Автомобили с бензиновым двигателем.
Внимание! У дизельных двигателей воздушный фильтр снимается вместе с впускным модулем, см. соответствующую главу.

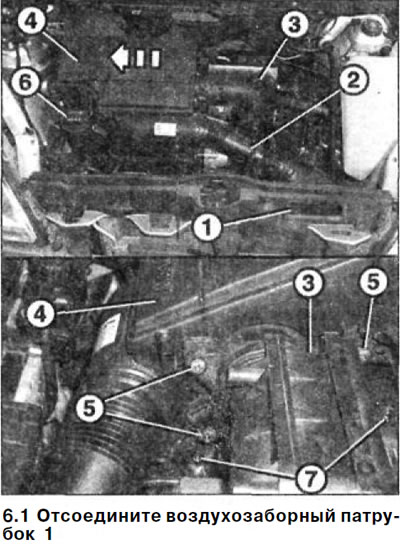

1. Отсоедините воздухозаборный патрубок 1 (см. иллюстрацию).
2. Отсоедините соединительную трубку 2 воздухозаборника (см. иллюстрацию 6.1).
3. Автомобили А 190. Отсоедините шланг вентиляции картера, находящийся под коробкой резонатора, вывинтите болты крепления и снимите резонатор.
4. Вывинтите болты 5 крепления блока управления двигателем 3 к корпусу воздушного фильтра 4, снимите блок и отложите в стороне от места работ (см. иллюстрацию 6.1).
5. Отвинтите крышку 6 с маслозаправочной горловины, чтобы она не мешала (см. иллюстрацию 6.1).
6. Подайте воздушный фильтр 4 вправо (см. стрелку на иллюстрации 6.1), выведите из направляющих 7 и снимите.
Установка воздушного фильтра выполняется в последовательности, обратной снятию.
Для облегчения установки смажьте его направляющие тонким слоем смазки. Уплотнительное кольцо блока управления двигателем замените на новое и перед установкой также смажьте тонким слоем.
