Автомобили с дизельным двигателем.
Топливоподающий насос установлен на передней торцовой стороне крышки головки блока цилиндров и приводится в действие от распределительного вала.
Снятие
1. Отсоедините электромагнитный клапан отсечки топлива, см. соответствующую главу.
2. Вывинтите болты крепления и снимите кронштейн клапана отсечки топлива.

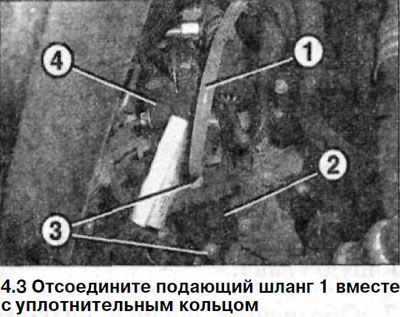

3. Отсоедините подающий шланг 1 вместе с уплотнительным кольцом (см. иллюстрацию). Шланг отсоединяется так же, как и от клапана отсечки топлива 4, см. соответствующую главу.
4. Вывинтите два болта 3 крепления топливоподающего насоса 2 с головками под многогранный торцовый ключ и снимите насос (см. иллюстрацию 4.3).
Установка
5. Почистите уплотняемые поверхности.
6. Установите на место топливоподающий насос, заменив его прежнее уплотнительное кольцо на новое. Проследите за тем, чтобы захват насоса зашел на распределительный вал.
7. Ввинтите оба болта крепления насоса и затяните их с приложением усилия 9 Нм.
Внимание! При установке нового топливоподающего насоса залейте в него чистое дизельное топливо и проверните насос несколько раз.
8. Подсоедините топливопровод, установив новое уплотнительное кольцо, и убедитесь в прочности посадки, подав его вперед и назад.
9. Установите на место кронштейн клапана отсечки топлива, заведя его в паз на топливоподающем насосе, и закрепите болтами.
10. Установите на место электромагнитный клапан отсечки топлива.
