Снятие
1. Снимите стопорное кольцо 1 с вторичного вала 5 (рис. 4.72).
2. Снимите шестерню 4-й передачи 3 и упорную плиту 2.
3. Снимите игольчатый подшипник 4.
Установка
4. Смажьте игольчатый подшипник 4 и установите его на вторичный вал 5.
(Текст статьи получен с сайта: MERCEDESMAN.ru)
5. Установите шестерню 4-й передачи 3 на вторичный вал так, чтобы ушки (стрелка) на кольце синхронизатора совместились с пазами (стрелка) на шестерне 4-й передачи.
6. Нагрейте упорную плиту 2 до температуры 80°C и установите ее.
7. Установите новое стопорное кольцо 1.

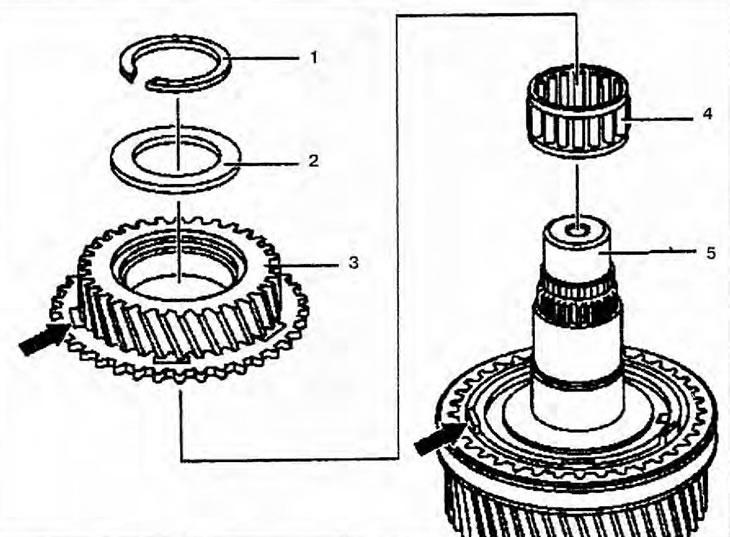

Рис. 4.72. Снятие и установка шестерни 4-й передачи: 1 - Стопорное кольцо; 2 - Упорная плита; 3 - Шестерня 4-й передачи; 4 - Игольчатый подшипник; 5 - Вторичный вал
