Снятие
1. Снимите конусное кольцо 1 и кольцо синхронизатора 2 6-й передачи с вторичного вала 11 (рис. 4.71).
2. Снимите муфту 3 синхронизатора.
3. Снимите сухари 7 и пружины 6.
4. Снимите стопорное кольцо 4.
5. Снимите ступицу синхронизатора 5.
6. Снимите кольцо 8 синхронизатора, шестерню 9 5-й передачи и игольчатый подшипник 10.
Установка
7. Замените стопорное кольцо 4, пружины 6 и сухари 7. Смажьте кольца 2 и 8 и игольчатый подшипник 10 маслом.
8. Установите игольчатый подшипник 10 на вторичный вал 11.
9. Установите шестерню 9 5-й передачи на вторичный вал 11 шлицами вниз и установите кольцо 8 синхронизатора на конусное кольцо синхронизатора 5-й передачи.
10. Установите ступицу синхронизатора 5 на вторичный вал 11 так, чтобы большие стопорные ушки на кольце 8 совместились с большими пазами ступицы 5.
11. Установите стопорное кольцо 4.
12. Установите муфту 3 на ступицу 5 синхронизатора до упора.
13. Вставьте пружины 6 в отверстия в ступице 5 синхронизатора и вставьте сухари 7 так, чтобы они установились в зубцах муфты 3 синхронизатора.
14. Вставьте кольцо 2 синхронизатора на ступицу 5 так, чтобы большие стопорные ушки на кольце 2 совместились с большими пазами ступицы 5.
15. Установите конусное кольцо 1 на кольцо 2 синхронизатора.
16. Установите муфту 3 в нейтральное положение.

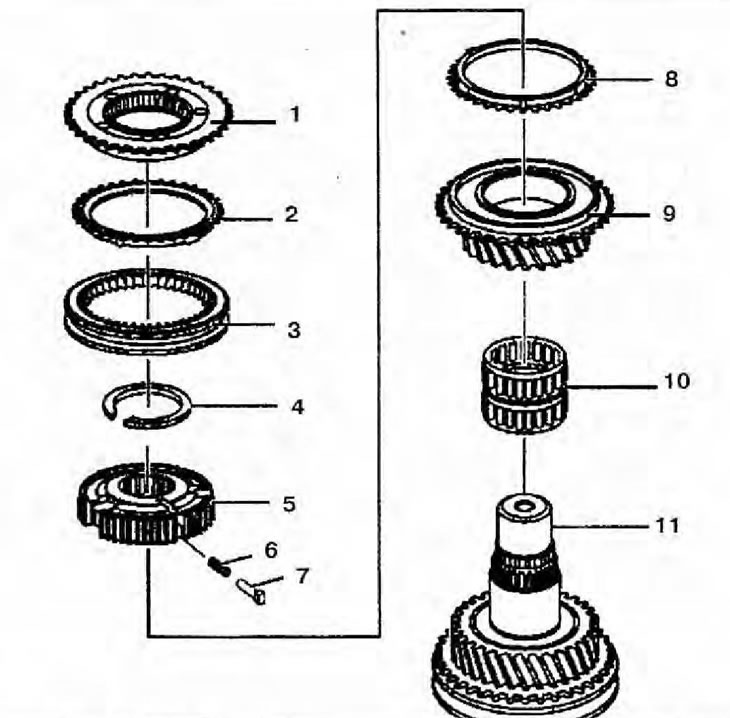

Рис. 4.71. Снятие и установка шестерни 5-й передачи: 1 - Конусное кольцо: 2, 8 - Кольца синхронизатора; 3 - Муфта синхронизатора: 4 - Стопорное кольцо; 5 - Ступица; 6 - Пружины; 7 - Сухари: 9 - Шестерня 5-й передачи; 10 - Игольчатый подшипник; 11 - Вторичный вал,
