Obrázok 9.16. Umiestnenie komponentov systému ABS/ABD:
A. 40-kolíkový konektor vodiča riadiacej jednotky ABS/ABD,
A2. Hydraulická jednotka s riadiacou jednotkou ABS/ABD,
A2.2. Pripojenie zapnuté "omša" spätné čerpadlo,
H66. Kontrolka poruchy (MIL) systémy ABS/ABD,
H71. Kontrolky indikujúce poruchy systému ABD / ETS,
R11. 38-pinový káblový konektor (pod sedadlom vodiča),
R15. prístrojová doska,
W17.2. Pripojenie zapnuté "omša" na ľavej strane motorového priestoru.

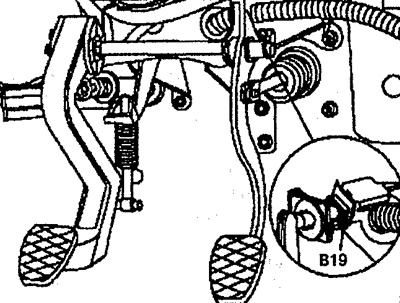

Obrázok 9.17. Umiestnenie komponentov systému ABS/ABD:
B19. Spínač brzdových svetiel.

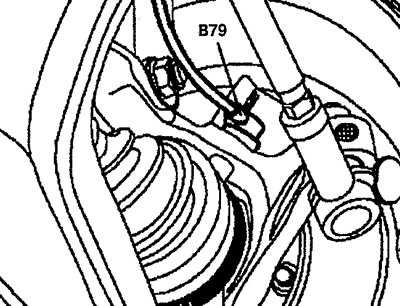

Obrázok 9.18. Umiestnenie komponentov systému ABS/ABD:
B79. Snímač rýchlosti predného kolesa.

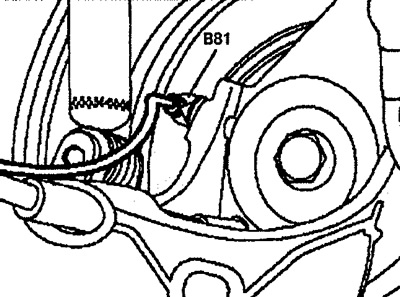

Obrázok 9.19. Umiestnenie komponentov systému ABS/ABD:
B81. Snímač rýchlosti zadného kolesa.

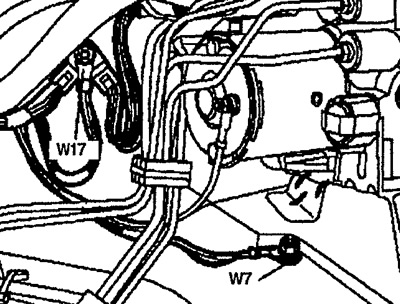

Obrázok 9.22. Umiestnenie komponentov systému ABS/ABD:
W7. Pripojenie zapnuté "omša" na ľavej strane motorového priestoru (pod hydraulickým blokom).

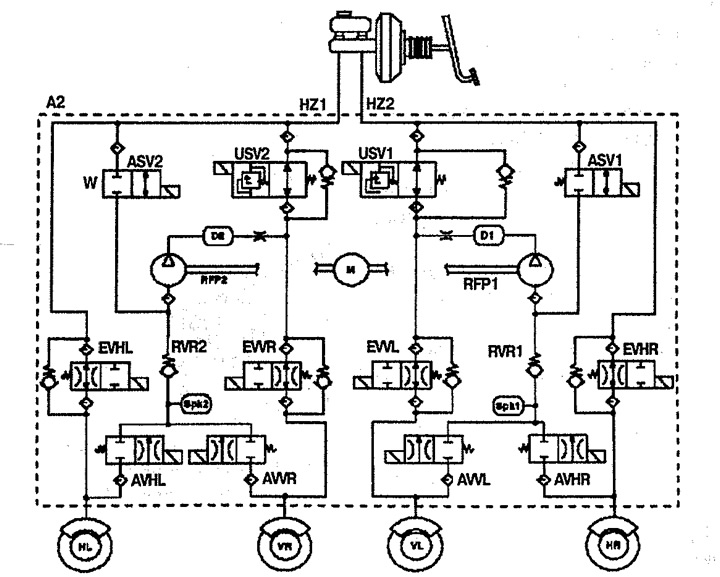

Obrázok 9.23. Funkčná schéma systému ABS/ABD:
A2. Hydraulická jednotka so zabudovanou riadiacou jednotkou,
ASV. Vstupný ventil (ABD/ETS),
AVHL. ľavý zadný výfukový ventil,
AVHR. Pravý zadný výfukový ventil,
A.L.L. Predný ľavý výfukový ventil,
A.L.L. Pravý predný výfukový ventil,
D. komora klapky,
EVHL. ľavý zadný sací ventil,
EVHR. zadný pravý vstupný ventil,
ewl. Predný ľavý sací ventil,
EWR. Predný pravý sací ventil,
hz. hlavný brzdový valec,
HL. ľavé zadné koleso,
H.R. Pravé zadné koleso
M. Pohon spätného čerpadla,
RFP. spätné čerpadlo,
RVR. redukčný ventil,
SPK. Zásobník,
USV. prepínací ventil,
VL. ľavé predné koleso,
VR. Pravé predné koleso.

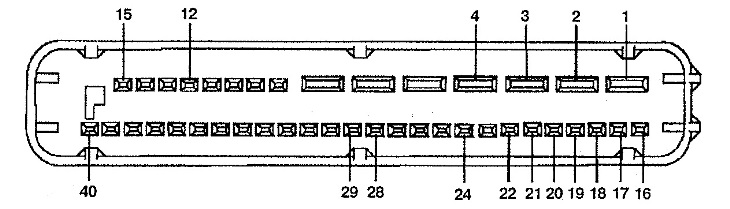

Obrázok 9.24. Konektor zapojenia riadiacej jednotky ABS/ABD:
1. 15. Pripojenie zapnuté "omša",
2. Batéria kladná (poistka F6 50A),
3. Batéria kladná (poistka F7 25A),
4. Systém zapaľovania terminálu 15 (poistka F5 105A),
12. Kontrolka signalizujúca poruchu systému ABD / ETS,
16. Kladný pól snímača rýchlosti predného ľavého kolesa,
17. Pripojenie zapnuté "omša" snímač rýchlosti ľavého predného kolesa,
18. Kladný pól snímača rýchlosti zadného ľavého kolesa,
19. Pripojenie zapnuté "omša" snímač rýchlosti zadného ľavého kolesa,
20. Kladný pól snímača rýchlosti pravého zadného kolesa,
21. Pripojenie zapnuté "omša" snímač rýchlosti zadného pravého kolesa,
22. Kladný pól snímača rýchlosti pravého predného kolesa,
24. Pripojenie zapnuté "omša" snímač rýchlosti pravého predného kolesa,
28. spínač brzdových svetiel,
29. Diagnostický konektor.

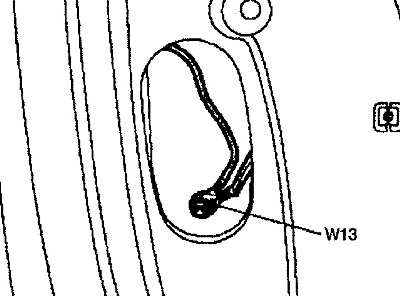

Obrázok 9.20. Umiestnenie komponentov systému ABS/ABD:
W13. Pripojenie zapnuté "omša" v stojane.

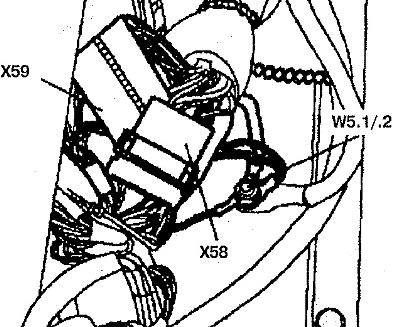

Obrázok 9.21. Umiestnenie komponentov systému ABS/ABD:
X58, X59. káblové konektory,
W5.1/2. Pripojenie zapnuté "omša" na ráme sedadla vodiča.
