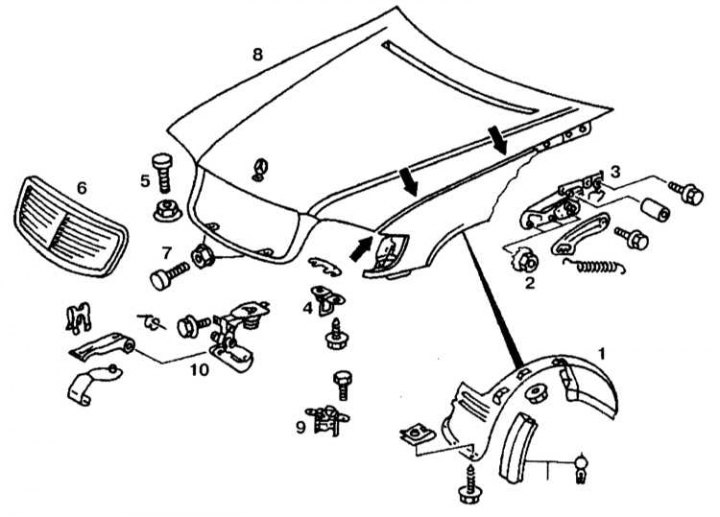

A motorháztető felszerelésének részletei
1 - Szekrény; 2 - Anya; 3 - Motorháztető zsanér; 4 - Vár; 5 - Puffer; 6 - Radiátor panel; 7 - Alsó puffer; 8 - Motorháztető

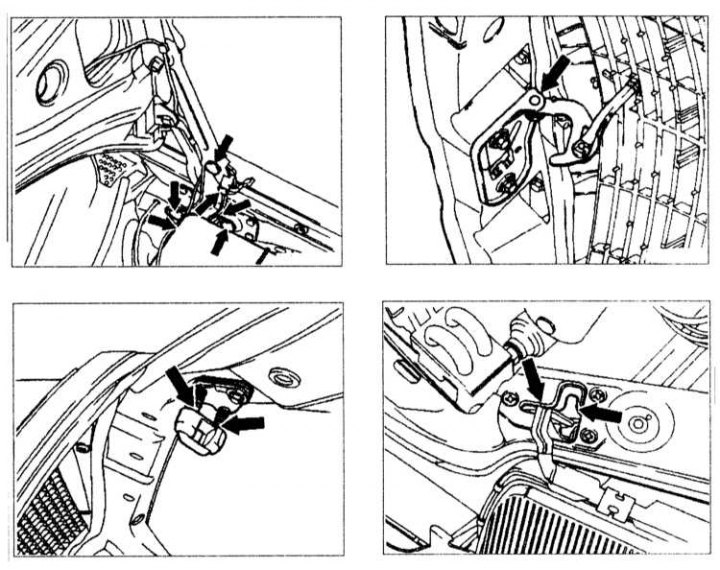

A motorháztető kenési pontjai
Hosszirányú beállítás

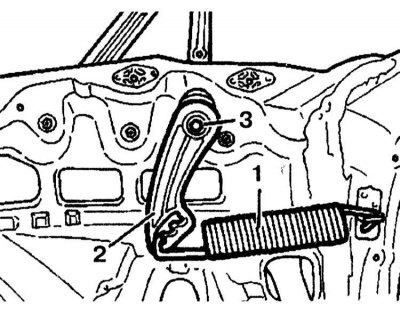

1. Vegye ki a szekrényt. 2. Helyezze a motorháztetőt függőleges helyzetbe (90°) és akassza ki a rugót (1) a motorháztető zsanérjából.

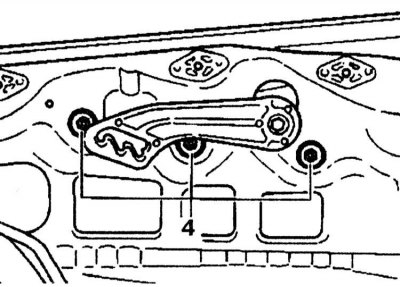

3. Lazítsa meg az anyákat (4) motorháztető zsanérok.

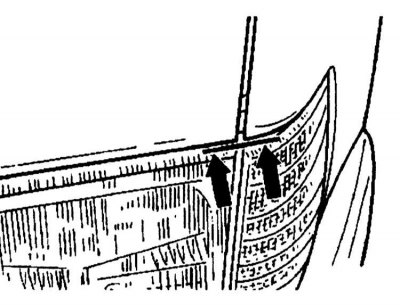

4. Állítsa be a motorháztető helyzetét úgy, hogy az első sárvédő elülső éle egy vonalba essen a motorháztető elülső élével. Húzza meg a motorháztető csuklópántjait.
5. Szerelje be az első kerékjáratvédő szekrényt.
Oldalirányú beállítás

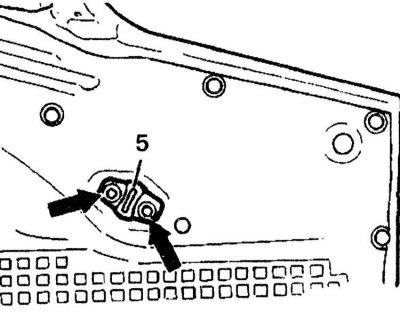

1. Lazítsa meg a csavarokat (nyilak) motorháztető retesz rögzítői (5).

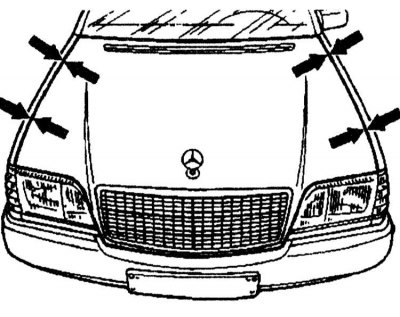

2. Állítsa be a páraelszívó beállítását (5 mm).
3. Húzza meg a burkolat zárjának rögzítőcsavarjait.
Magasságállítás

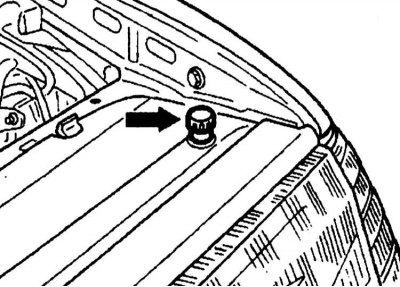

1. Vegye ki a szekrényt. 2. Lazítsa meg az anyákat a bal és a jobb oldali ütközőkön.

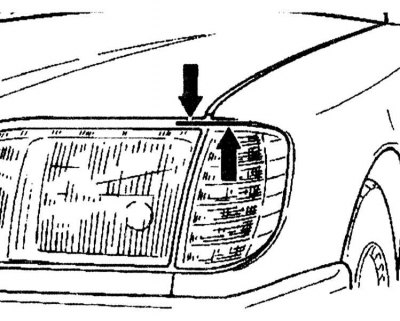

3. Állítsa be a lökhárítót úgy, hogy a zárt motorháztető felső éle egy vonalban legyen az irányjelző felső élével.

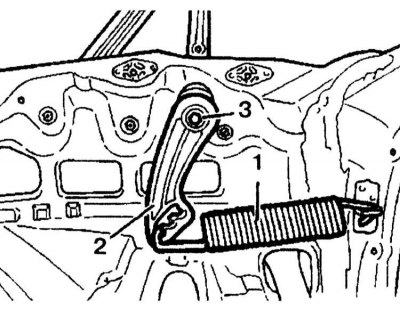

4. Szerelje fel függőlegesen a motorháztetőt (90°) és akassza ki a rugót (1) a motorháztető zsanérjából. Zárja le a motorháztetőt.

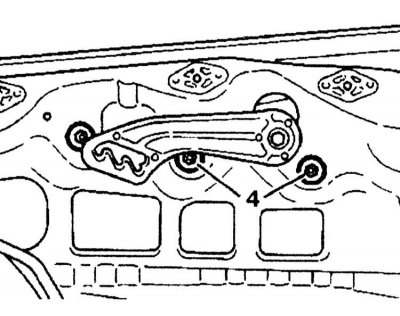

5. Lazítsa meg mindkét hátsó anyát (4) motorháztető zsanérok. Ne lazítsa meg az elülső anyákat, hogy ne változtassa meg a motorháztető hosszirányú beállítását.

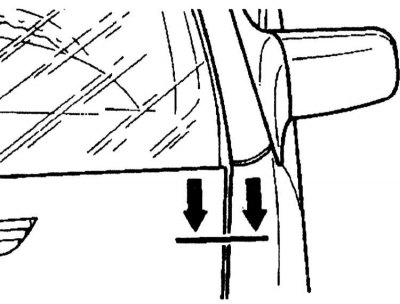

6. Állítsa be a motorháztetőt úgy, hogy a motorháztető hátsó részének felső éle egy vonalban legyen az első sárvédő tetejével, majd húzza meg a motorháztető csuklópántjait. Szerelje fel a motorháztetőt függőlegesen (90°) és rögzítse a rugót a motorháztető zsanérjához. Zárja le a motorháztetőt.
