Autó csomagtartó
Elsősegély-készlet és elakadásjelző háromszög
A normál elsősegély-készlet az autó csomagtérajtójának bal oldali kesztyűtartójában található, - a doboz csuklós fedelét kék alapon fehér keresztet ábrázoló piktogram jelöli. Rendszeresen ellenőrizze az elsősegély-készlet teljességét.
A vészleállító tábla az autó csomagtérajtójának jobb oldali kesztyűtartójában van elhelyezve, - a doboz csuklós fedelét felkiáltójel ikon jelzi.

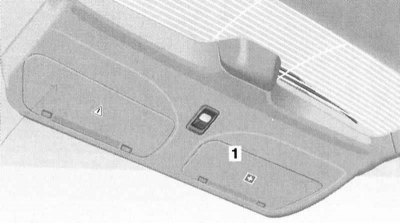

Az elsősegély-készlet tárolására szolgáló tárolódobozok elhelyezése (1) és elakadásjelző háromszög (2)
Pótkerék, emelő és gumikompresszor
Pótkerék, emelő szokásos tárolóhelyeinek leírása (ballonkulccsal) és a gumiabroncsok felfújásához szükséges kompresszort adják meg Adminisztrálva ehhez az útmutatóhoz.
Biztonsági háló
Szükség esetén a biztonsági háló kifeszíthető az első ülések mögé, vagy a hátsó üléspad mögé - hajtsa le a rögzítőelemek díszburkolatait, akassza fel a hálót.

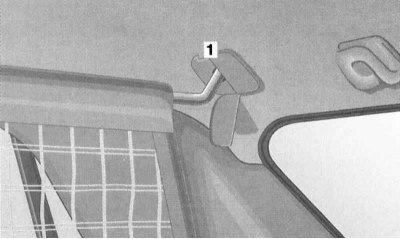

A biztonsági háló felső élének beépítési részletei
1 - A hálós rögzítés felső elemei csuklós védőburkolatokkal vannak ellátva
Miután a hálót a felső rögzítőkhöz rögzítette, az alsó rögzítőhevederek horgjait akassza az autó padlólemezén található speciális horgonytartókra, majd húzza meg a hevedereket a csavarok segítségével.

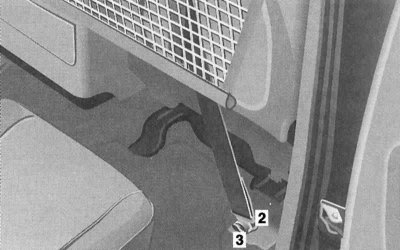

A biztonsági háló alsó élének rögzítési részletei (az első ülések mögé szerelve - az övcsatot háló borítja)
2 — Rögzítő öv kampója
3 - Horgonytartó

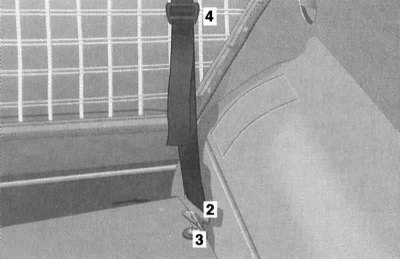

A biztonsági háló alsó élének rögzítési részletei (a hátsó ülés mögé szerelve)
2 — Rögzítő öv kampója
3 - Horgonytartó
4 - Csatlakozózár
A háló feszességének megbízhatóságát rövid idő elteltével ellenőrizni kell - ha szükséges, húzza meg a rögzítő pántokat.
Figyelem! Kifeszített háló mögött elhelyezett üléseken utasok szállítása nem megengedett!
A háló eltávolítása fordított sorrendben történik. A hengerelt biztonsági háló szokásos tárolási helye a pad hátsó ülése mögött található.
Vízszintes redőny
Jegyzet. A hátsó vízszintes roló felszerelése csak az opcionális harmadik sor lehajtható üléseivel lehetséges (lásd a részt Ülésállítás).
A vízszintes roló burkolata a csomagtér elülső részében lévő távtartóba van szerelve - miután a burkolatot behelyezte a befogadó mélyedésekbe, nyomja meg a retesz kioldó gombját, és mozgassa kifelé a mozgatható rögzítőt. Ezután a függönyt kihúzzák a burkolat hátsó hornyán keresztül, és speciális tartókban rögzítik a csomagtérajtó nyílása közelében.
A függöny eltávolításához engedje ki a hátsó tartókból, és a hurkot tartva tekerje be a burkolatba. Ezután csúsztassa befelé a mozgatható rögzítőelemet, amíg a helyére nem kattan, és engedje ki az árnyékoló egységet a csomagtér elején lévő oldalsó kárpitpanelek mélyedéseiből

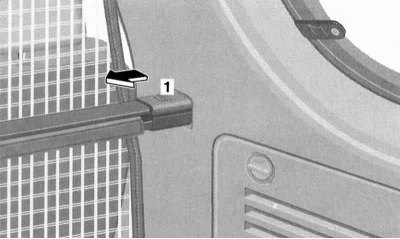

Részletek a függönyburkolat rögzítéséhez a csomagtér elején (a burkolat rögzítéséhez nyomja meg a retesz kioldó gombját (1) és mozgassa a mozgatható rögzítőelemet a nyíllal ellentétes irányba).

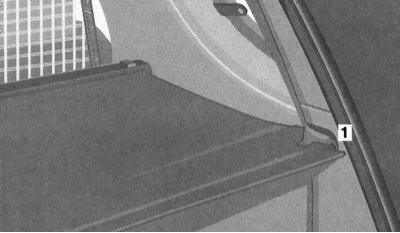

A hátsó vízszintes redőny felszerelésének részletei
1 - Hátsó tartók
Padlóburkolatok
Levehető huzatok találhatók a jármű padlólemezén, a hátsó ülésrész alatt. A burkolatok eltávolítása előtt az opcionális harmadik sor lehajtható üléseit szét kell szerelni (lásd a részt Ülésállítás).
Hajtsa le az ülés háttámláját és hajtsa előre a padlóburkolatot - a huzatzárak automatikusan kioldódnak.
Az eltávolított huzatok félbehajthatók, és az opcionális harmadik sor lehajtható hátsó üléseinek háttámláján lévő zsebekbe illeszkednek.

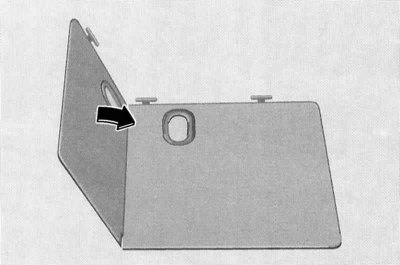

Az eltávolított csomagtér padlóburkolatok félbe vannak hajtva, mielőtt a harmadik további lehajtható üléssor zsebeiben elraknák őket.

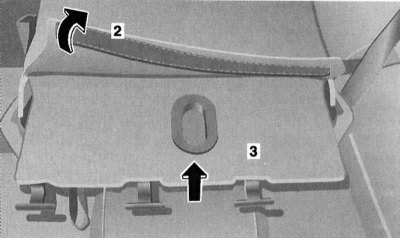

A lehajtott fedél behelyezése a lehajtható hátsó ülés háttámláján lévő zsebbe
2 - Zsebkötő (típus «Tépőzáras»), - oldja ki
3 - padlóburkolat
A burkolat rögzítéséhez dugja át a kezét egy speciális szerviznyíláson, és töltse be a vezetőcsapokat a fogadó aljzatokba – a reteszek kioldó gombjának a helyére kell kattannia.
Rakomány rögzítésére szolgáló elemek
Speciális konzolok a padlólemezen, kettő az első ülések mögött és négy közvetlenül a csomagtérben.

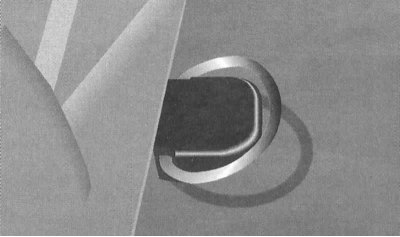

Konzol a terhelés rögzítéséhez
Az ábrákon a rakomány rögzítésének lehetőségei láthatók különböző elhelyezésekhez.

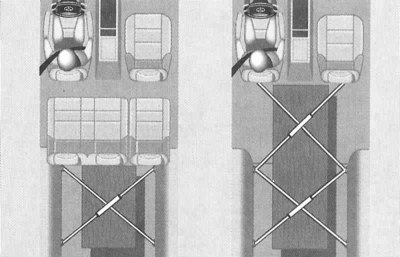

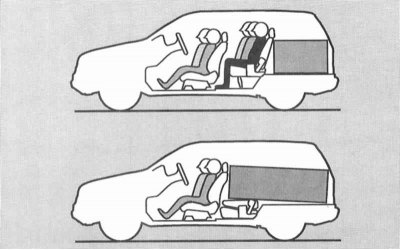

Rakomány elhelyezési lehetőségek
Rakományrögzítési lehetőségek
A csomagtér falain további négy rögzítőelem található a könnyű rakomány rögzítésére.

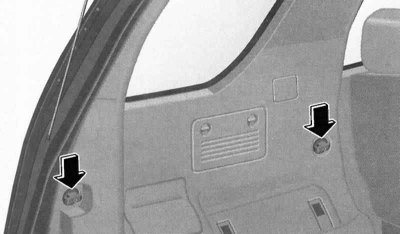

Horgok könnyű terhek rögzítéséhez
