Впускна труба — зняття та встановлення (Mercedes-Benz Vario 814)

Зняття

1. Зніміть трубу 2 подачі стисненого повітря (малюнок 3.2).

2. Від'єднайте впускну трубу 1 від повітряного фільтра 9.

3. Від'єднайте впускну трубу 1 від двигуна.

Встановлення

4. Установка проводиться у порядку, зворотному зняттю.

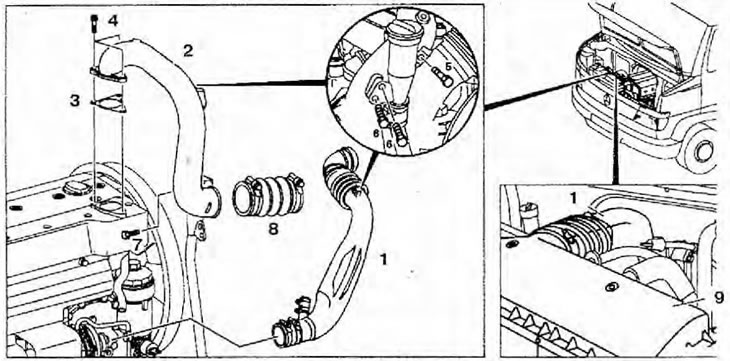

Малюнок 3.2. Впускна труба: 1 - Впускна труба; 2 - Труба подачі стисненого повітря; 3 - Прокладка; 4, 5, 6, 7- Болти; 8 - Патрубок подачі стисненого повітря; 9 – Корпус повітряного фільтра.
