Предосторожности: Очень важно приобрести правильный ремонтный комплект для главного цилиндра. При закупке комплекта укажите год выпуска, тип и модель автомобиля. Если вы не уверены, возьмите главный цилиндр с собой в магазин. НЕ пытайтесь использовать ремонтный комплект для чугунного главного цилиндра на алюминиевом блоке, или наоборот. И не распаковывайте новый комплект, пока не сравните его содержимое со старыми частями, которые Вы намереваетесь заменять при переборке главного цилиндра.
Примечание: При разборке главного цилиндра, раскладывайте все компоненты в порядке снятия. Если ремонтный комплект содержит уплотнения поршней, а не полные сборки поршней, по очереди'замените уплотнения на каждом поршне. Перед разборкой поршня, зарисуйте расположение всех уплотнений, шайб, пружин, фиксаторов, и т.д. Обратите особое внимание на то,.как направлены уплотнительные кромки сальника. Компоненты главного цилиндра смотрите на сопровождающих иллюстрациях.

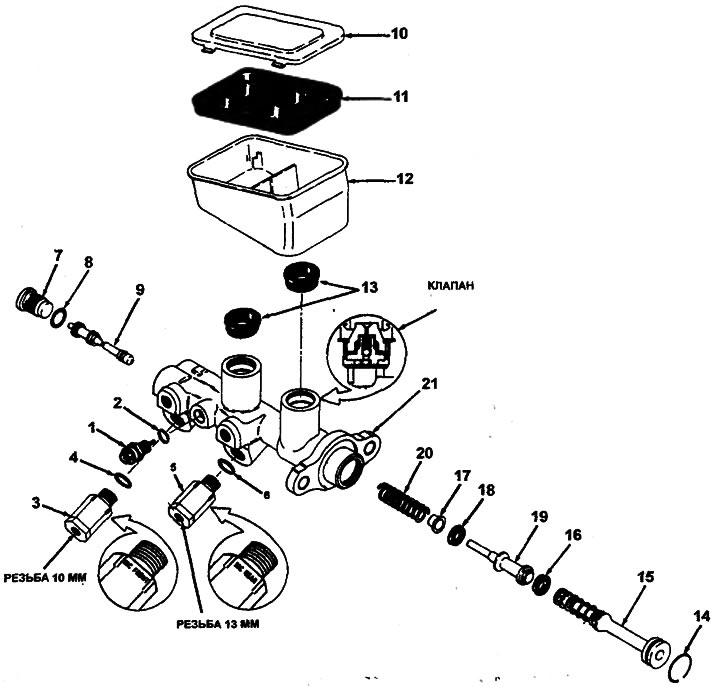

9.4. Компоненты типичного главного тормозного цилиндра со съемным резервуаром и встроенными клапанами регулировки давления и датчиком разности давлений (General Motors): 1. Выключатель контрольной лампы разности давлений; 2. Кольцевое уплотнение; 3. Передний клапан регулировки давления; 4. Кольцевое уплотнение; 5. Задний клапан регулировки давления; 6. Кольцевое уплотнение; 7. Заглушка; 8. Кольцевое уплотнение; 9. Поршень датчика разности давлений; 10. Крышка резервуара; 11. Диафрагма резервуара; 12. Резервуар; 13. Уплотнительное кольцо; 14. Блокирующее кольцо; 15. Сборка первичного поршня; 16. Вторичное уплотнение (вторичного поршня); 17. Опорная чашка пружины; 18. Первичное уплотнение (вторичного поршня); 19. Вторичный поршень; 20. Пружина; 21. Корпус цилиндра

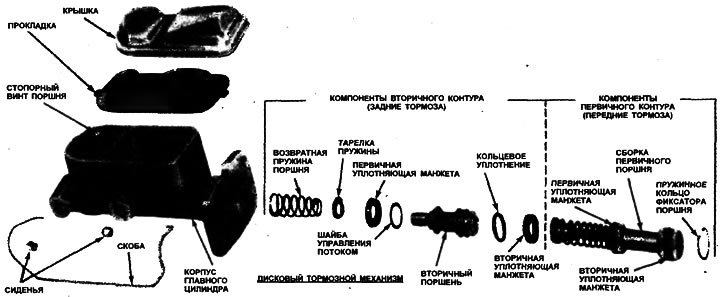

9.5. Компоненты типичного чугунного главного цилиндра (Dodge)

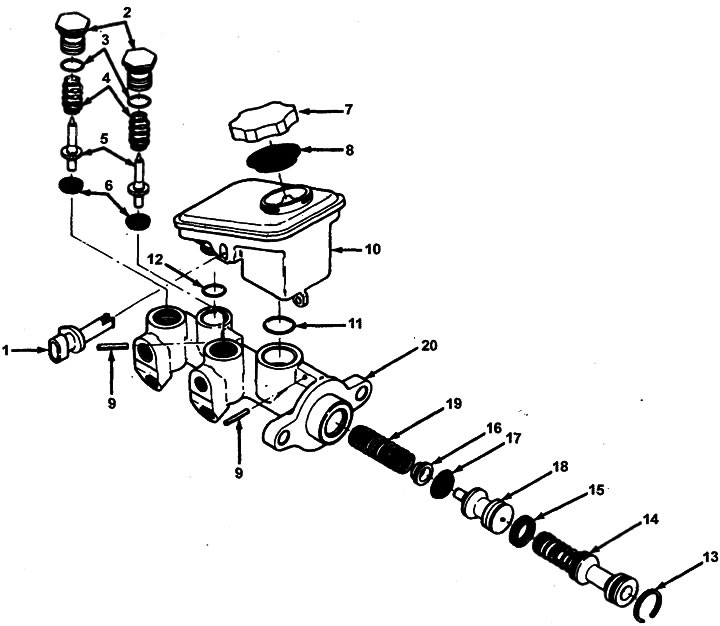

9.6. Компоненты главного цилиндра со съемным резервуаром и встроенными клапанами регулировки давления (General Motors): 1. Датчик уровня жидкости; 2. Крышка клапана регулировки давления'; 3. Кольцевое уплотнение; 4. Пружина; 5. Поршень клапана регулировки давления; 6. Уплотнение клапана регулировки давления; 7. Крышка резервуара; 8. Диафрагма; 9. Цилиндрический штифт; 10. Резервуар; 11. Кольцевое уплотнение; 12. Кольцевое уплотнение; 13. Блокирующее кольцо; 14. Сборка первичного поршня; 15. Вторичное уплотнение; 16. Опорная чашка пружины; 17. Первичное уплотнение (вторичного поршня); 18. Вторичный поршень; 19. Пружина; 20. Корпус главного цилиндра
