Odstránenie
1. Demontujte zapaľovaciu cievku 1 (pozri obrázok 3.45).

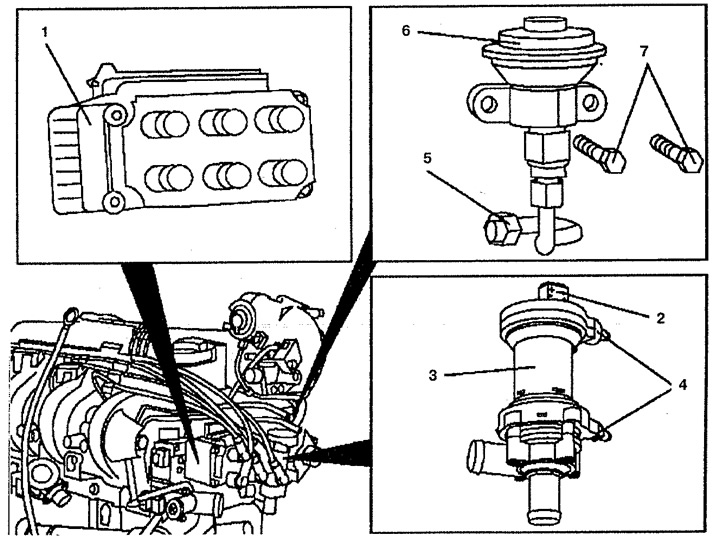

Obrázok 3.45. Ventil recirkulácie výfukových plynov (EGR):
1. Zapaľovacia cievka,
2. Konektor zapojenia,
3. Obehové čerpadlo,
4. Držiak,
5. Potrubie recirkulácie výfukových plynov,
6. Ventil recirkulácie výfukových plynov,
7. Skrutka.
2. Odpojte konektor zapojenia 2 od obehového čerpadla 3.
(Publikácia prevzatá z online zdroja MercedesMAN.ru)
3. Vyberte obehové čerpadlo 3 z držiaka 4.
4. Odstráňte držiak 4.
5. Odskrutkujte potrubie recirkulácie výfukových plynov 5 z výfukového potrubia.
6. Odskrutkujte skrutky 7, ktoré upevňujú recirkulačný ventil výfukových plynov 6.
7. Demontujte ventil EGR. 6. Vymeňte tesnenie.
Inštalácia
8. Inštalácia sa vykonáva v opačnom poradí ako demontáž.
