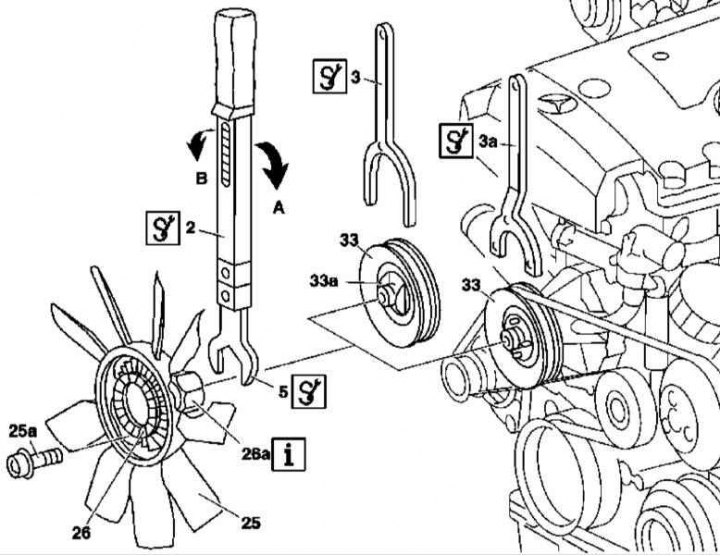

A viszkózus tengelykapcsoló ventilátor járókerék beszerelésének részletei a 111-es sorozatú (ML 230) benzinmotor-modellekhez
2 - Nyomatékkulcs; 3 - Tartó (1-es verzió); 3a – Tartó (2-es verzió); 5 - villáskulcs; 33 - Meghajtó szíjtárcsa; 33a - Retesz

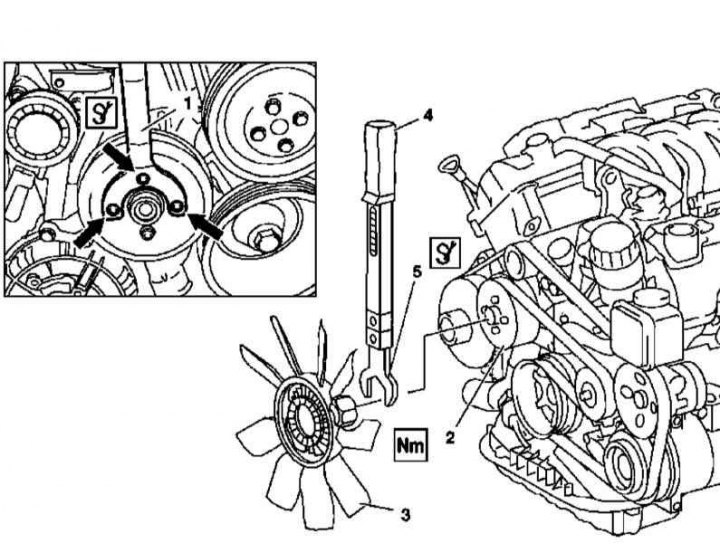

Alkatrészek a viszkózus tengelykapcsoló ventilátor járókerekének beszereléséhez a 112/113 sorozatú benzinmotoros modellekhez
1 - Tartó (1-es verzió); 2 - Meghajtó szíjtárcsa; 3 - A járókerék összeszerelése viszkózus tengelykapcsolóval; 4 - Nyomatékkulcs; 5 - villáskulcs
A viszkózus csatlakozóval ellátott ventilátor járókerék beszerelésének részletei a benzines modellek példáján az ábrákon láthatók.
Szurkolói burkolat

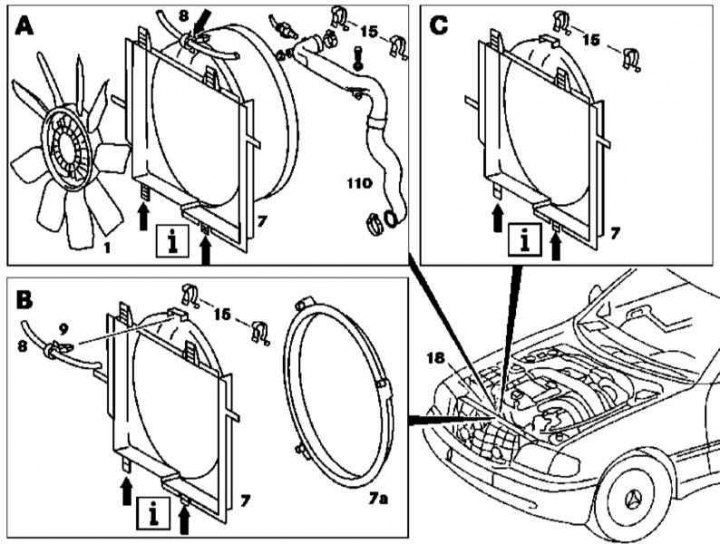

A viszkózus tengelykapcsoló ventilátor burkolatának beépítési részletei (az ML 230 modellek példájával)
1 - A járókerék összeszerelése viszkózus tengelykapcsolóval; 7 - Ventilátor szerelvényház; 7a – Házperem; 8 - Hűtőfolyadék tömlő; 15 - Rugós bilincsek; 18 - Hűtőrendszer radiátor; 110 - Légnyomás tömlő (megfelelő konfigurációval)
A 111-es sorozatú motorral felszerelt benzines modellek példáján a viszkózus csatlakozóval ellátott ventilátorház beszerelésének részleteit az illusztrációk mutatják be.
Elektromos ventilátor
M612

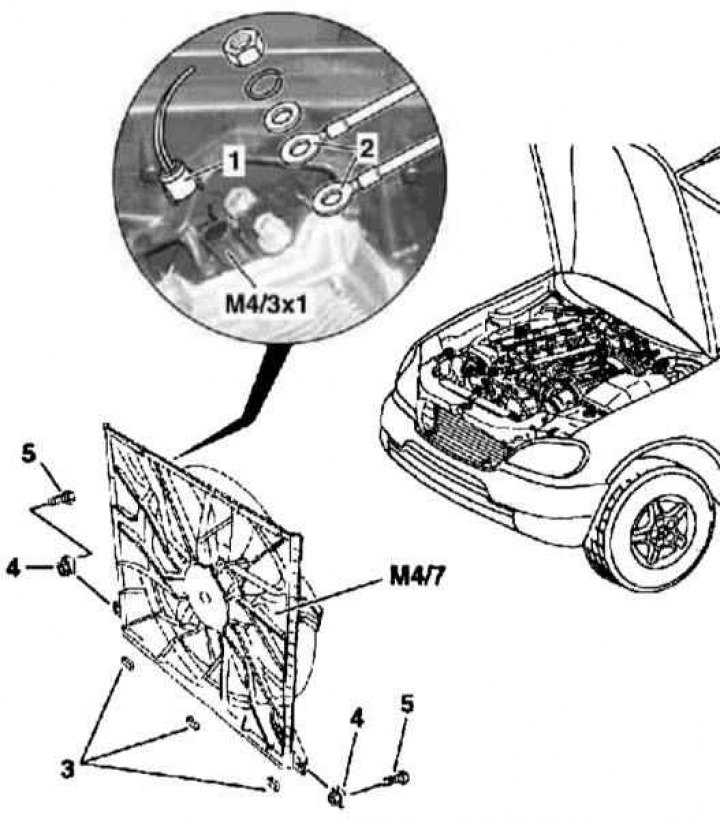

Az elektromos ventilátor szerelvény beszerelésének részletei az ML 270 CDI modelleken
1 - Érintkezőcsatlakozó a tengelykapcsoló vezetékéhez; 2 - 30-as áramkör huzalozása; 3 - Rögzítőelemek; 4 - Rögzítő anyák; 5 - Csavarok; M4/7 - Ventilátor meghajtó motor
[Információ a weboldalról átmásolva MercedesMan.ru]
1. Az elektromos ventilátor szerelvény beépítésének részleteit az ML 270 CDI modell példáján az ábrán mutatjuk be, amely a szövegben található összes hivatkozást tartalmazza.
2. Hajtsa fel a kocsit a liftre.
3. Nyissa ki a motorháztetőt.
4. Válassza le a negatív kábelt az akkumulátorról.
5. Kösse le a tengelykapcsoló vezetékének érintkező csatlakozóját (1).
6. Válassza le a 30 (2) áramkör elektromos vezetékeit a ventilátorról.
7. Oldja ki az elektromos vezetékeket a tartókonzolról.
8. Távolítsa el a hangszigetelés elülső részét.
9. Oldja ki a ventilátorszerelvényt rögzítő alsó bilincseket (3).
10. Távolítsa el a csavarokat (5).
11. Távolítsa el a rögzítőanyákat (4).
12. Távolítsa el a ventilátor szerelvényt a zsanértartókról a hűtő felső szélétől, és leengedve vegye ki a motortérből.
13. A beszerelés fordított sorrendben történik.
M628

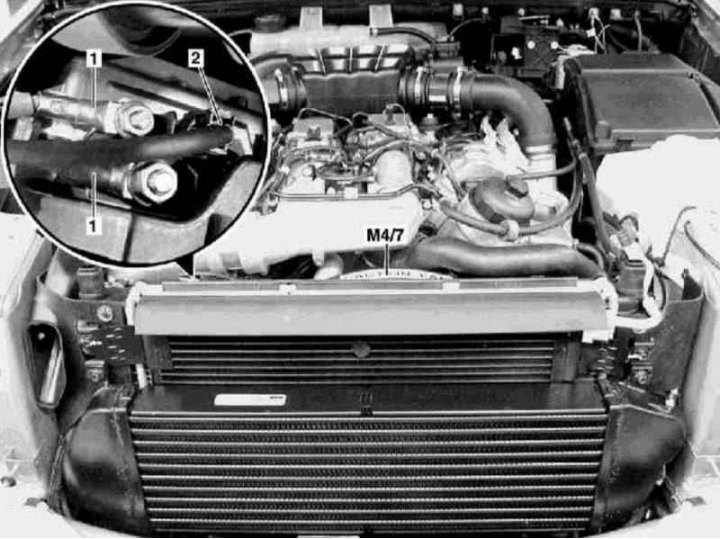

Az elektromos ventilátor szerelvény beszerelésének részletei az ML 400 CDI modelleken
1 - Tápfeszültség 30. áramkör; 2 - Elektromos vezetékek csatlakozója; M4/7 - Ventilátor meghajtó motor

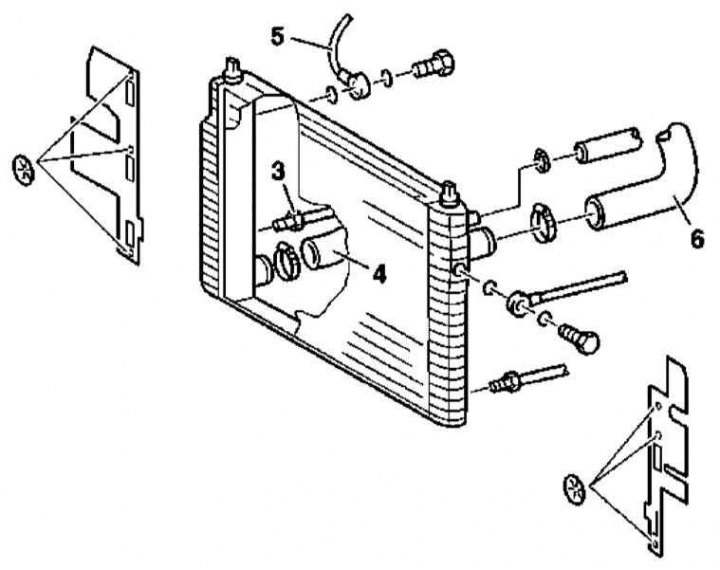

Az elektromos ventilátor szerelvény beszerelésének részletei az ML 400 CDI modelleken
3 - Alsó olajvezeték; 4 - Alsó hűtőfolyadék tömlő; 5 - Felső olajvezeték; 6 - Felső hűtőfolyadék tömlő
1. Az ML 400 CDI modellek elektromos ventilátorszerelvényének ki- és beszerelésére vonatkozó szemléltető csavargokat az illusztrációk mutatják be, amelyek a szövegben található összes hivatkozást tartalmazzák.
2. Hajtsa fel a kocsit a liftre.
3. Nyissa ki a motorháztetőt.
4. Válassza le a negatív kábelt az akkumulátorról.
5. Válassza le az alsó ATF hűtővezetéket (3) a hűtőről.
6. Oldja ki a ventilátorszerelvényt rögzítő alsó rögzítőelemeket.
7. Távolítsa el a ventilátorszerelvényt rögzítő alsó oldalcsavarokat.
8. Húzza ki az elektromos vezeték csatlakozóját (2).
9. Oldja ki az elektromos vezetékeket a tartókonzolról.
10. Válassza le a felső hűtőfolyadék tömlőt (6) és a felső olajvezetéket (5) a hűtőről.
11. Emelje fel és vegye ki a ventilátoregységet a motortérből.
12. A beszerelés fordított sorrendben történik.
