A-oszlop kárpitpanel beépítési részletek (a 98. 08. 31-ig kiadott modellek példájával)
1. Az A-oszlop kárpitpanel felszerelésének részletei az ábrán láthatók, amelyre a szövegben található minden hivatkozás vonatkozik.
2. Válassza le az ajtótömítést (2) az A oszlop tartományában.
3. A 98. 08. 31. előtt gyártott modelleken távolítsa el a dugókat (3) és csavarja ki a rögzítőcsavarokat (4), a panel alján bilincsekkel van rögzítve a műszerfalhoz.
4. A 98. 01. 09-től gyártott modelleken oldja ki a befejező panel felső és alsó rögzítőkapcsát (1).
5. Távolítsa el a panelt (1).
6. A beszerelés fordított sorrendben történik - győződjön meg arról, hogy a reteszek biztonságosan rögzítve vannak.
Jegyzet. Amikor a panel új verzióját a 98. 08. 31. előtt kiadott modellekre telepíti, kissé ki kell tágítania az állványon lévő csavarlyukakat, hogy beszerelje a felső bilincseket.
B oszlopok
B-oszlop kárpitpanel beépítési részletek
1 - A biztonsági öv rögzítőcsavarja; 2 - Önmetsző csavarok; 3 - Alsó befejező panel; 4 - Önmetsző csavarok; 5 - Felső befejező panel; 6 - Helyzetbeállító a felső biztonsági öv rögzítéséhez
1. A B-oszlop kárpitpanel felszerelésének részletei az ábrán láthatók, amelyre a szövegben található összes hivatkozás vonatkozik.
2. Távolítsa el a megfelelő ajtó küszöbborítását (lásd a részt A küszöbborítások eltávolítása és felszerelése).
3. Válassza szét az ajtótömítéseket a B oszlop mindkét oldalán.
4. Távolítsa el a biztonsági öv rögzítőcsavarját (1).
5. Távolítsa el a csavarokat (2), és távolítsa el az állványburkolat alsó paneljét (3).
6. A 09/01/01 óta gyártott modelleken távolítsa el az SRS jelöléssel ellátott adattáblát és távolítsa el az alatta lévő csavart.
7. Távolítsa el a csavarokat (4), és a bilincsek kioldásával távolítsa el az állványburkolat felső részét (5).
8. A beszerelés fordított sorrendben történik - győződjön meg arról, hogy a biztonsági öv felső horgonyszerelvény-állítója (6) megfelelően van elhelyezve a kárpitpanel (5) fogadóaljzatában. Győződjön meg arról, hogy a reteszek biztonságosan rögzítve vannak.
C-oszlopok

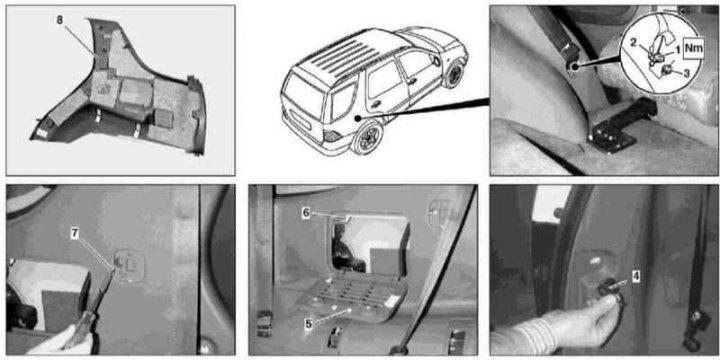

C-oszlop kárpit panel beépítési alkatrészek
1 - Csavar; 2 - Biztonsági öv rögzítőegység; 3 - Távtartó hüvely; 4 - Konzol; 5 - Borító; 6, 7 - Csavarok; 8 - Befejező panel
1. A C-oszlop kárpitpanel felszerelésének részletei az ábrán láthatók, amelyre a szövegben található minden hivatkozás vonatkozik.
2. Ha van, távolítsa el a harmadik további üléssort.
3. Távolítsa el a biztonsági hálót
4. Az ML 55 AMG modelleken távolítsa el a pótkerék tárolására szolgáló fedelet.
5. Távolítsa el a hátsó tetőpanelt, ha van, ne távolítsa el a harmadik sor biztonsági öv rögzítőcsavarját.
6. Távolítsa el a küszöbborítást az autó csomagterében.
7. Hajtsa előre a hátsó ülést.
8. Az A145273, X708319 VIN-szel rendelkező modelleken távolítsa el az SRS jelzésű adattáblát, és távolítsa el az alatta lévő csavart.
9. Csavarja ki a csavart (1), és távolítsa el a távtartó perselyt (3) a hátsó biztonsági öv rögzítési egységéről (2).
10. Távolítsa el a konzolokat (4) a panelről (8).
11. Nyissa ki és vegye le a fedelet (5).
12. Távolítsa el a csavarokat (6 és 7), oldja ki a felső bilincseket, és távolítsa el a kárpitlapot (8), oldja le róla az övszíjat.
13. A jobb oldali oszlop szervizelésekor húzza ki a fedélzeti konnektort.
14. A beszerelés fordított sorrendben történik - győződjön meg arról, hogy a reteszek biztonságosan rögzítve vannak.
