A-oszlopok
Az A-oszlop kárpitpanel beszerelésének részletei
1 - Ajtótömítés; 2 - Befejező panelek
1. Oldja ki a gumitömítést (1) az ajtónyílás elülső széléről.
2. Húzza ki a kárpitpanel (2) kioldásához az ablakkeret tömítésén.
3. A beszerelés fordított sorrendben történik.
B oszlopok
Kabrió modellek

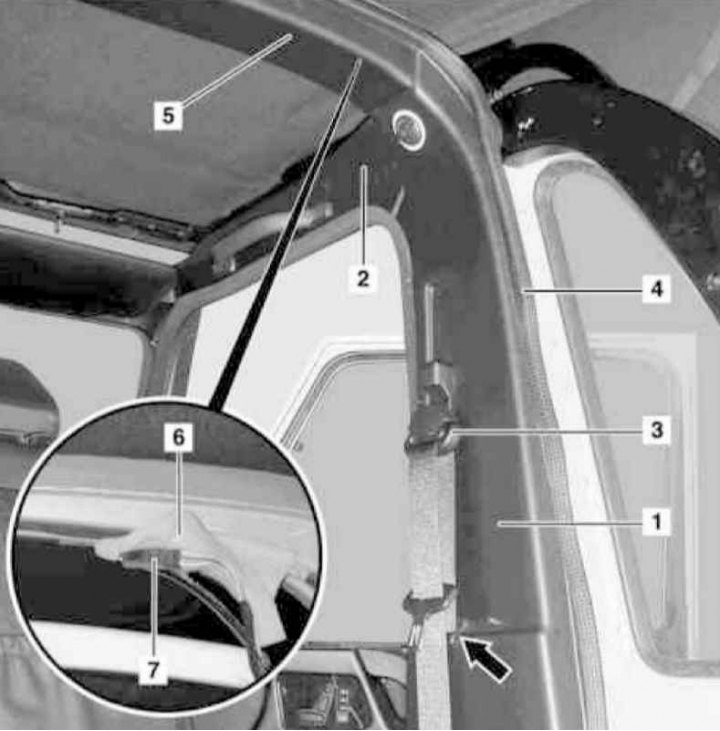

Beépítési részletek a kabriómodellek B-oszlopos kárpitelemeihez
1 - Rack díszítő panel; 2 - Felső oldalsó burkolat; 3 - A biztonsági öv felső horgonyvezető tartója; 4 - Védő; 5 - Mennyezeti befejező panel; 6 - Habgumi bevonat; 7 - Fordított hangjelző csatlakozó (BA); Nyíl - Osztott fedél
1. Távolítsa el az oldalsó kárpitpaneleket (lásd Belső kárpitelemek eltávolítása és felszerelése).
2. Lazítsa meg a kárpitlapot (1) rögzítő szegecset a B oszlop alján.
3. A homlokkeretek alatt található rögzítőcsavarok kicsavarása után távolítsa el a felső fogantyút.
4. Az ajtótömítés megfelelő élének kioldásával távolítsa el a felső oldalsó kárpitlapot (2).
5. Lazítsa meg a burkolat alatt található anyát, és távolítsa el a biztonsági övvezető tartót (3).
6. Távolítsa el a védőburkolatot (4) a mennyezeti kárpitpanel (5) mindkét oldaláról.
7. Távolítsa el a panelt (5).
8. A megfelelő konfigurációjú modelleken (J44 kód) oldja ki a porózus gumibevonatot (6), és válassza le a BA riasztóberendezés ultrahangos érzékelőjének elektromos vezetékének csatlakozóját (7) (csak a jobb oldali oszlopon).
9. Oldja ki az ajtótömítést a ház nyílásából a B oszlop területén.
10. Távolítsa el a védőt (4) a B oszlop hátsó oldaláról.
11. Óvatosan oldja ki a reteszeket, vegye le az osztott fedelet (nyíl), és oldja ki róla a biztonsági övet.
12. Távolítsa el az oszlop burkolatát (1).
13. A beszerelés fordított sorrendben történik.
Kombi modellek

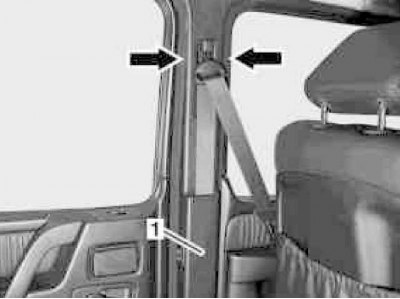

Telepítési részletek a B-oszlop kárpitpaneljéhez kombi modelleken (1/4)
1 - Befejező panel

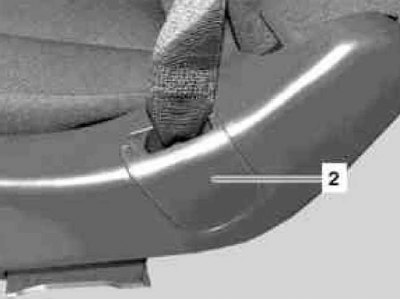

Beépítési részletek a B-oszlop kárpitpaneljéhez kombi modelleken (2/4)
2 - Dugó

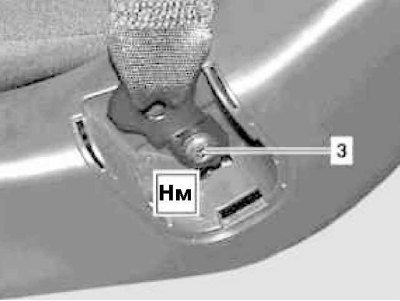

Részletek a B-oszlop kárpitpaneleinek felszereléséhez kombi modellekre (3/4)
3 - Horgonycsavar

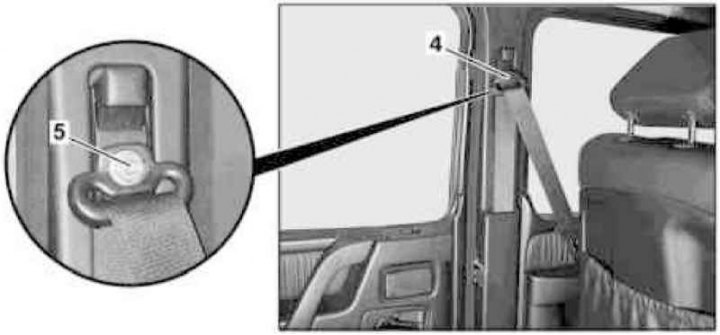

Részletek a B-oszlop kárpitpaneleinek felszereléséhez kombi modellekre (4/4)
5 — A biztonsági öv felső horgonyszerelvényének vezetőkengyelének anyája
(A cikk erről a portálról származik mercedesman.ru)
1. Távolítsa el az ajtótömítéseket (nyilakat) a B oszlop mindkét oldalán.
2. Távolítsa el a dugót (2) és távolítsa el a csavart (3) az alsó biztonsági öv rögzítőegységéből.
3. Távolítsa el a burkolatot (4), és adja le az anyát (5), amely a biztonsági öv felső horgonyszerelvényének vezetőkonzolját rögzíti.
4. Oldja ki a biztonsági övet a B-oszlop kárpitlapjáról (1).
5. A megfelelő konfigurációjú modelleken (H11 kód) válassza le az elektromos vezetékeket a hátsó ülésfűtés kapcsolójáról.
6. Távolítsa el a B oszlop kárpitpanelt (1).
7. A beszerelés fordított sorrendben történik.
Hátsó oszlopok (kombi modellek)
A megfelelő szemléltető csavarg az ábrán látható Részletek a kombi modellek csomagtérajtójának felszereléséhez és folyt. illusztrációk, amelyek a szövegben található összes hivatkozást tartalmazzák.

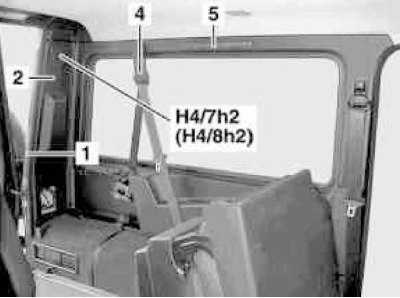

A bal hátsó oszlop díszburkolatának beépítési részletei
1 - Védő; 2 - Befejező panel; H4 / 7h2 - Bal hátsó hangszóró; H4 / 8h2 - Jobb hátsó hangszóró
1. A megfelelő konfigurációjú modelleken (v53 és V57 kódok) távolítsa el a csomagtartó fedelét (A).
2. A megfelelő modelleken (V53 kód) távolítsa el az oldalsó tárolórekesz fedelét (B), majd távolítsa el a rögzítőcsavart (D), és válassza le a tárolórekeszt (C) a hátsó oszlopról.
3. Távolítsa el az ajtónyitás szélvédőjét (1) a hátsó oszlopról.
4. Húzza oldalra, távolítsa el az állvány zárópanelt (2), - ne felejtse el leválasztani a hangszóró vezeték csatlakozóját (H4/7h2 vagy H4/8h2).
5. A megfelelő konfigurációjú modelleken (J44 kód) válassza le a BA riasztókészülék elektromos vezetékeinek csatlakozóját (csak a jobb oldali oszlopon).
6. Távolítsa el a panelt (2).
7. A beszerelés fordított sorrendben történik.
