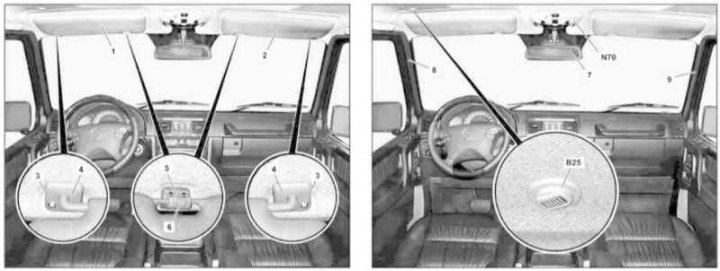

Részletek a kombi modellekre történő tetőburkolat felszereléséhez (1/5)
1, 2 - Napellenzők; 3 - Csavar; 4 - Tartók; 5 - Tartó; 6 - Borító; 7 - Belső visszapillantó tükör; 8, 9 - Oszlop díszítő panelek A; B25 - Kihangosító rendszer mikrofon; N70 - Kapcsolópanel felső konzolhoz

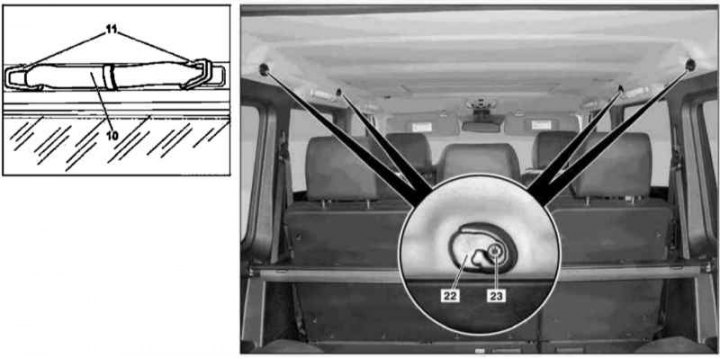

Részletek a kombi modellekre történő tetőburkolat felszereléséhez (2/5)
10 - Fogantyú; 11 - Borítók; 22 - Poggyászháló rögzítési pontjai; 23 - Csavar

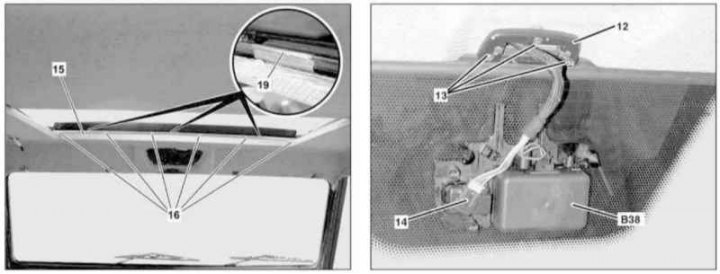

Részletek a kombi modellekre történő tetőburkolat felszereléséhez (3/5)
12 - Belső visszapillantó tükör támasztéka; 13, 16 - Csavarok; 14 - Elektromos vezetékek csatlakozója; 15 - Króm burkolat; 19 - Fém rögzítő; B38 - Esőérzékelő

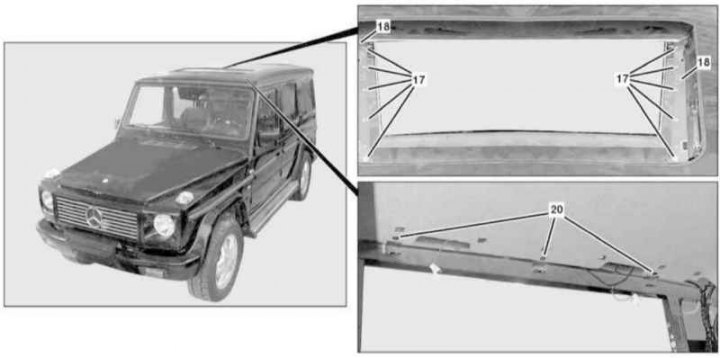

Részletek a kombi modellekre történő tetőburkolat felszereléséhez (4/5)
17 - Csavarok; 18 - Útmutatók; 20 - Rögzítőcsavarok

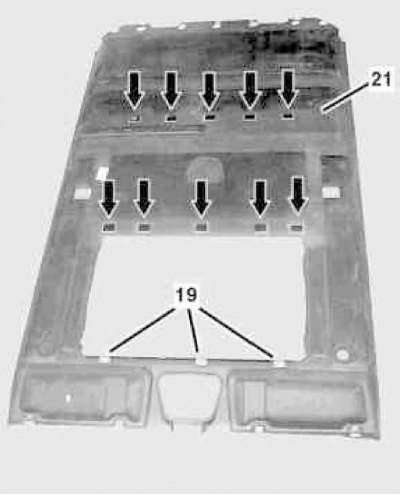

Részletek a kombi modellek tetőburkolatának felszereléséhez (5/5)
19 - Fém rögzítő; 21 - Mennyezeti kárpitozás
[A cikk a weboldalról kölcsönzött: MercedesMan.ru]
1. Nyissa ki teljesen a felső fedelet.
2. A megfelelő konfigurációjú modelleken (ET2 kód) aktiválja a TELE AID segélyhívó rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szerviz üzemmódjának aktiválása/deaktiválása).
3. Távolítsa el a bal első ülés szerelvényt kerettel együtt (lásd a részt Az első ülés szerelvényeinek eltávolítása és beszerelése).
4. Kapcsolja be a segédakkumulátort és csatlakoztassa a szabványos akkumulátorhoz, majd válassza le az utóbbiról a negatív kábelt.
7 - Segéd akkumulátor
8 — Modul pozitív vezeték kapcsa
9 — A modul negatív vezetékének kivezetése
W10 - Akkumulátor földelés
5. Fordítsa oldalra, távolítsa el a csavarokat (3) a tartókonzolokból (4), ha megfelelően van felszerelve, válassza le az elektromos vezetékek csatlakozóját és vegye le a napellenzőket (1 és 2).
6. Csavarja ki a díszburkolatok (6) alatt található rögzítőcsavarokat, és vegye le a napellenzők (1 és 2) tartóit (5).
7. Távolítsa el a kapcsolópanelt (N70) a felső konzolról (lásd a fejezetet Fedélzeti elektromos berendezések).
8. Távolítsa el a belső visszapillantó tükröt (7) (lásd a fejezetet A belső visszapillantó tükör ki- és beszerelése).
9. A megfelelő konfigurációjú modelleken óvatosan emelje fel és engedje el a Hands-free/Linguatronic eszköz mikrofonját (B25) a mennyezeti kárpitról (21), és válassza le az elektromos vezetékeket a mikrofonról.
10. Távolítsa el a bal hátsó ülés szerelvényét a háttámlával (lásd a részt Az első ülés szerelvényeinek eltávolítása és beszerelése).
11. Távolítsa el az A-oszlop burkolatának paneleit (8 és 9) (lásd a fejezetet A karosszériaoszlop-burkolatok eltávolítása és felszerelése).
12. Távolítsa el a B-oszlop kárpitpaneleit (lásd a részt A karosszériaoszlop-burkolatok eltávolítása és felszerelése).
13. Távolítsa el az oldalsó kárpitpaneleket (lásd Belső kárpitelemek eltávolítása és felszerelése).
14. Távolítsa el a hátsó belső lámpákat (lásd a fejezetet Fedélzeti elektromos berendezések).
15. Távolítsa el a hátsó felső kárpitlapot (lásd a részt Belső kárpitelemek eltávolítása és felszerelése).
16. Csavarja ki a burkolatok alatt található rögzítőcsavarokat (11), és vegye le a felső fogantyúkat (10).
17. Ha megfelelően van felszerelve, csavarja ki a rögzítőcsavarokat (23), és távolítsa el a csomagtartó háló rögzítő egységeit (22).
18. Távolítsa el az irányjelző hátsó lámpákat (lásd a fejezetet Fedélzeti elektromos berendezések).
19. Távolítsa el a csavarokat (13), válassza le az esőérzékelő (B38) csatlakozóját (14), és távolítsa el a belső visszapillantó tükör tartókonzolját (12).
20. Távolítsa el a felső fedél borítását (lásd a részt A napfénytető burkolat kárpitlemezének eltávolítása és felszerelése).
21. Távolítsa el a hat csavart (16), és távolítsa el a krómburkolatot (15) a felső nyíláskeretről.
22. Távolítsa el a csavarokat (17) a felső nyílás mindkét vezetőjéből (18).
23. Óvatosan válassza le a burkolatot (21) a tetőpanelről a ragasztási pontoknál a felső nyílás nyílásánál.
24. Oldja ki a fémkapcsokat (19), és engedje el a burkolatot (21) a nyílásból.
25. Távolítsa el a mennyezetburkolatot (21) rögzítő csavarokat (20).
26. Válassza le a kárpitot (21) a tépőzáras kapcsokról (nyilak), és átlósan hátrafelé csúsztatva vegye ki az autóból.
27. A beszerelés fordított sorrendben történik - győződjön meg arról, hogy az érzékelő elektromos vezetéke (3) megfelelően illeszkedik a mintába (4).
28. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (lásd a fejezetet Motor elektromos rendszerek).
