Tartalomjegyzék: Első ülések ↡ Hátsó ülések ↡
Első ülések
Kabrió/rövid tengelytávú modellek
Első ülés háttámla beszerelési alkatrészei (kabrió/rövid tengelytávú modellek)
1 - Dugó; 2 - Csavar; 3 - Befejező panel; 4 - Csatlakozóblokk csavarjai; 5 - Elektromos vezetékek; 6 - Szíjazás; 7 - Háttámla rögzítőcsavarjai; 8 - Vissza; 9 - Pneumatikus vezeték; 10 - Szabályozószelep; a, b, c - Vezérlőmodul kábelezési csatlakozói; N32/1 - Vezetőülés/kormányoszlop beállítási vezérlőmodul beállítási memóriával; N32/2 - Utasülés beállítási vezérlőmodul beállítási memóriával; X55/3 - Vezetőülésfűtés vezeték csatlakozója; X55/4 - Elektromos vezeték csatlakozója az utasülés fűtéséhez; Nyíl - Tömítődugó
1. Távolítsa el az első ülés szerelvényt (lásd a részt Az első ülés szerelvényeinek eltávolítása és beszerelése).
Szöveg újraközzétéve a weboldalról: MercedesMan.ru
2. Távolítsa el a dugót (1), és távolítsa el a csavart (2) a díszburkolatról (3).
3. Távolítsa el a tömítődugót (nyíl), és csavarja ki az alatta található rögzítőcsavart.
4. Nyomja vissza, engedje el a reteszeket, és távolítsa el az oldalsó kárpitlapot (3).
5. Húzza ki a vezérlőmodul vezeték csatlakozója(ka)t (N32/1 vagy N 32/2).
6. A beépítési pozíciók megjelölése után válassza le a csatlakozókat (b és c) a blokkon (X55/3 vagy X55/4).
7. Távolítsa el a csavarokat (4) a csatlakozóblokkról.
8. A megfelelő konfigurációjú modelleken (kód SM7 és SM/8) távolítsa el a vezérlőszelepet (10), és válassza le a többkörös levegővezetéket (9).
9. Tegye félre az elektromos vezetékeket (5) és (megfelelő konfigurációval) pneumatikus vezeték, - a hevederszalagokat (6) ki kell cserélni.
10. Távolítsa el a rögzítőcsavarokat a bal és a jobb oldalon, és távolítsa el az üléstámlát (8).
11. A beszerelés fordított sorrendben történik - győződjön meg arról, hogy az elektromos vezetékek megfelelően vannak csatlakoztatva.
Kombi modellek

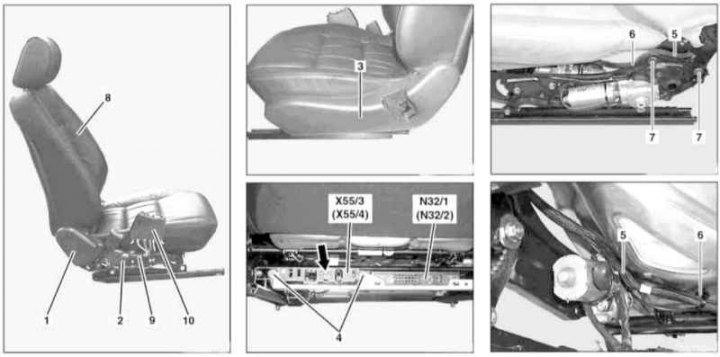

Első ülés háttámla beszerelési alkatrészei (kombi modellek)
1 - Jobb oldali kárpitpanel; 2 - Rögzítőcsavar; 3 - Bal oldali burkolat; 4 - Csatlakozóblokk csavarjai; 5 - Elektromos vezetékek; 6 - Szíjazás; 7 - Háttámla rögzítőcsavarjai; 8 - Vissza; 9 - Pneumatikus vezeték; 10 - Szabályozószelep; a, b, c - Vezérlőmodul kábelezési csatlakozói; N32/1 - Vezetőülés/kormányoszlop beállítási vezérlőmodul beállítási memóriával; N32/2 - Utasülés beállítási vezérlőmodul beállítási memóriával; X55/3 - Vezetőülésfűtés vezeték csatlakozója; X55/4 - Elektromos vezeték csatlakozója az utasülés fűtéséhez; Nyíl - Elektromos vezetékek csatlakozója
1. Távolítsa el az első ülés szerelvényt (lásd a részt Az első ülés szerelvényeinek eltávolítása és beszerelése).
2. Távolítsa el a tömítődugót, távolítsa el a rögzítőcsavart (2), és távolítsa el a jobb oldali díszburkolatot (1).
3. A bal oldali burkolat (3) eltávolítása ugyanúgy történik, mint a kabrió modelleknél (lásd a 2–4).
4. Válassza le a vezérlőmodul vezetékének csatlakozóját (5) (N32/1 vagy N 32/2).
5. Fűtött ülésekkel (H10 kód) rendelkező modelleken válassza le a csatlakozókat (X55/3 vagy X55/4) megfelelő elektromos vezetékeket. Oldja ki a nyíllal jelzett csatlakozót is, és engedje el mindkét háttámla fűtési vezetékét (8) a burkolatából, miután előzőleg megjelölte őket.
6. A megfelelő konfigurációjú modelleken (kód SM7 és SM/8) távolítsa el a vezérlőszelepet (10), és válassza le a többkörös levegővezetéket (9).
7. Következő lépésként járjon el a fentebb a kabrió modelleknél leírtakhoz hasonló módon (lásd a fenti 9–11).
Hátsó ülések

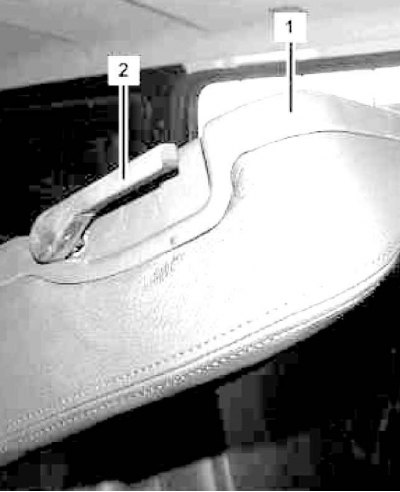

Hátsó ülés háttámla beszerelési alkatrészei (1/2)
1 - Befejező panel; 2 - Háttámla kioldó kar

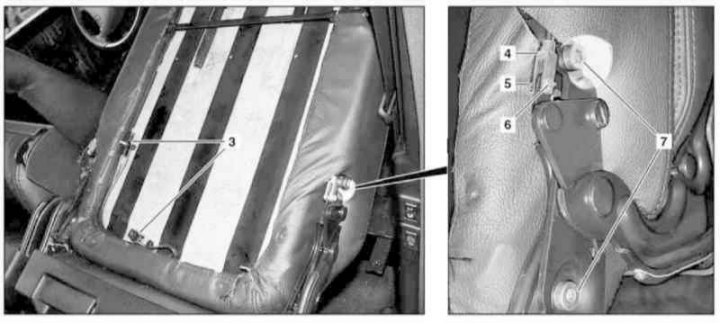

Hátsó ülés háttámla beszerelési alkatrészei (2/2)
3 - Fűtési vezetékek csatlakozói (R13/6x1, - bal, vagy R13/8x1, - jobb); 4 - Háttámla reteszelő mechanizmusa; 5 - Reteszelő alátét a zárócsavarokhoz; 6 - Hátsó zárcsavarok; 7 - Háttámla rögzítőcsavarjai
1. Távolítsa el a hátsó fejtámlákat, és hajtsa előre az üléstámlát.
2. Hajtsa fel és távolítsa el a háttámla reteszelő karját (2).
3. Távolítsa el a rögzítőcsavarokat, és távolítsa el a díszburkolatot (1).
4. A megfelelő konfigurációjú modelleken (H11 kód) válassza le a háttámla fűtési vezetékének csatlakozóit (3) (R13/6x1 vagy R13/8x1), vágja le a kötőszalagokat, és engedje el a drótokat a hátulról.
5. Távolítsa el a rögzítő alátétet (5), távolítsa el a csavarokat (6), és válassza le a háttámla reteszelő mechanizmusát.
6. Csavarja ki a rögzítőcsavarokat (7), és vegye le a háttámlát.
7. A beszerelés fordított sorrendben történik.
