Галоўная
S-класс
W220
(1998-2005)
Электраабсталяванне
Электрычныя схемы
Электрапрывад задніх сядзенняў
0

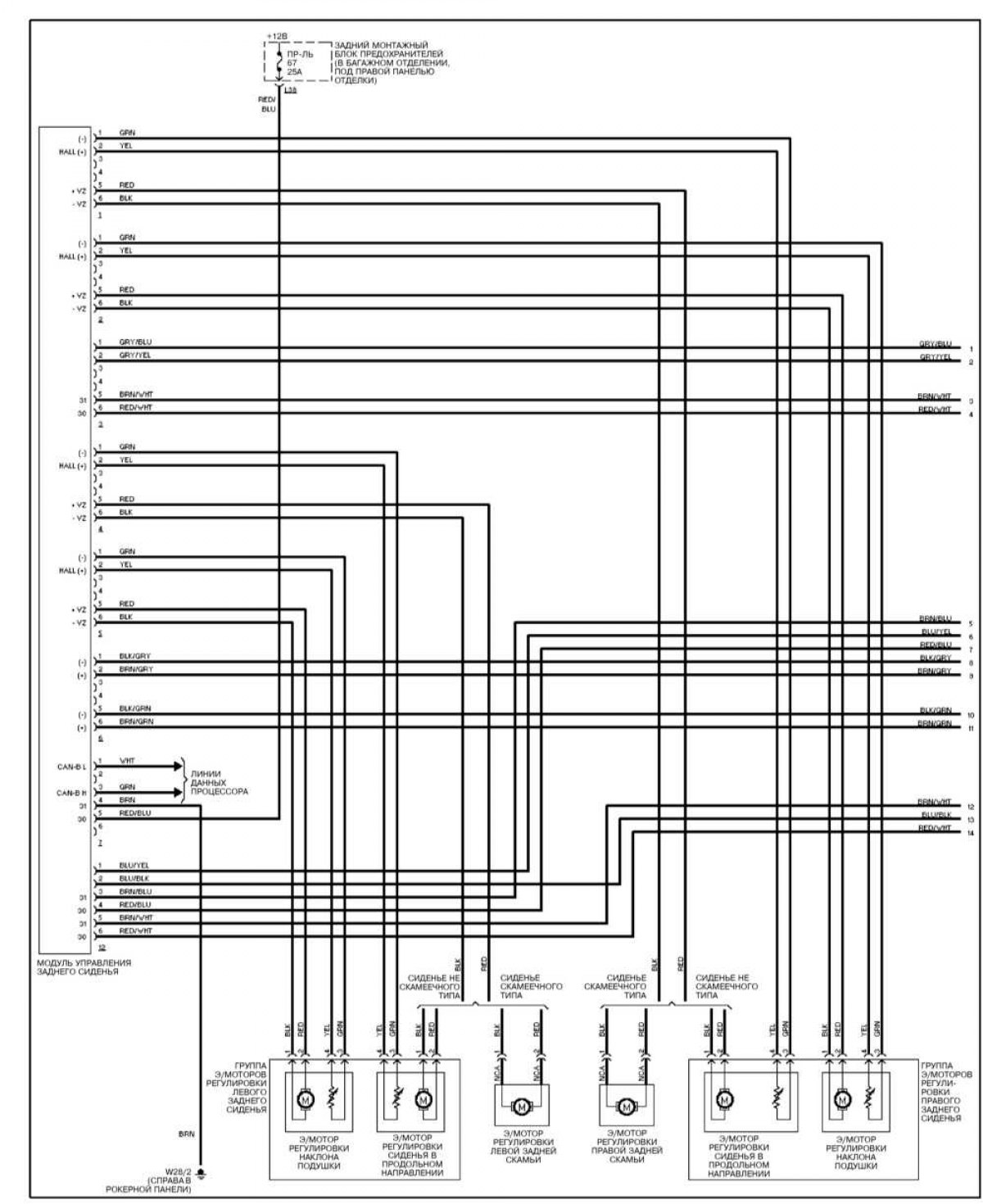

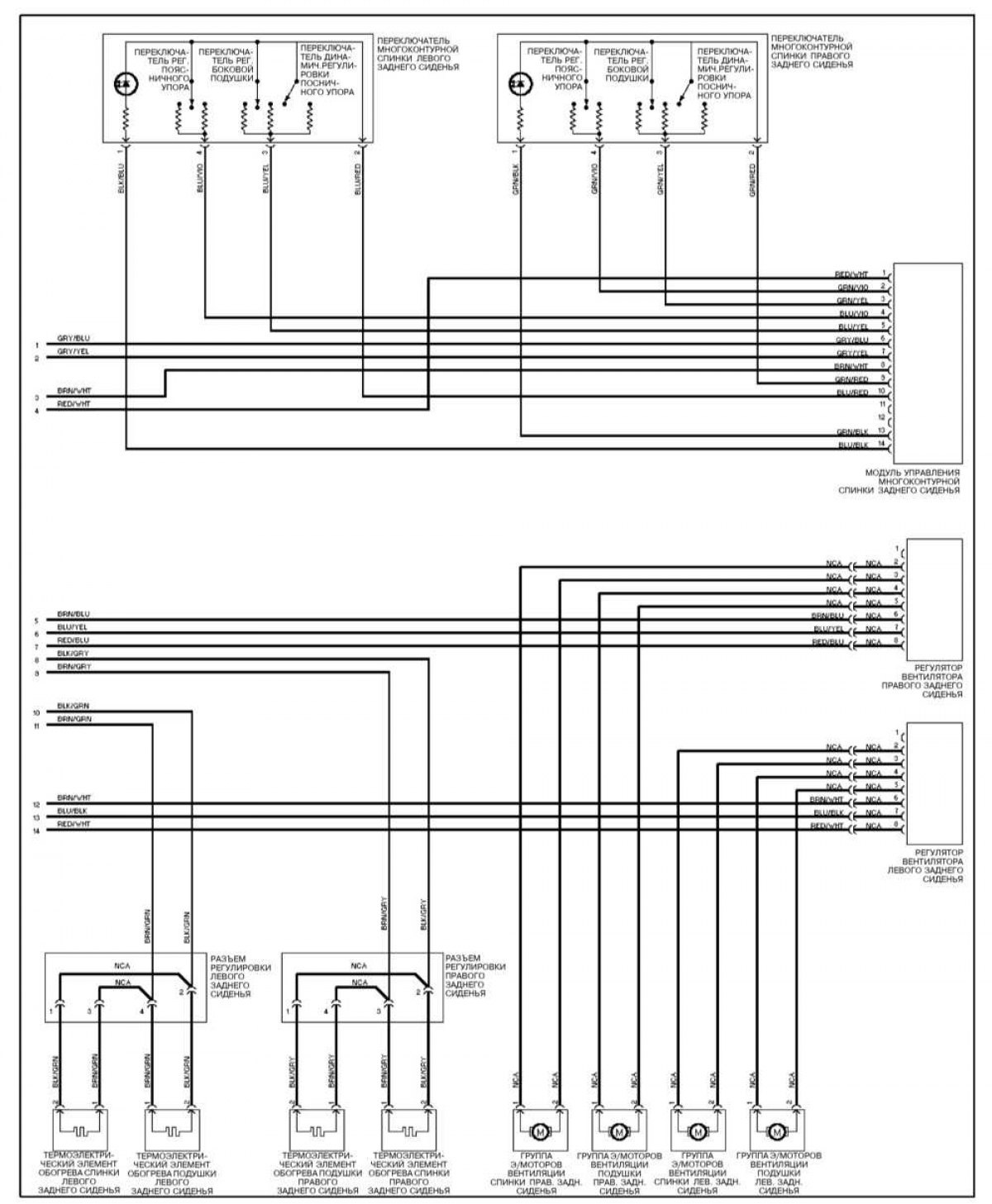

Электрапрывад задніх сядзенняў
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Абазначэнні і прызначэнні электраправодкі, высноў і клем глядзіце
тут →
