Трубкі падачы сціснутага паветра — схема злучэння (OM606)

0

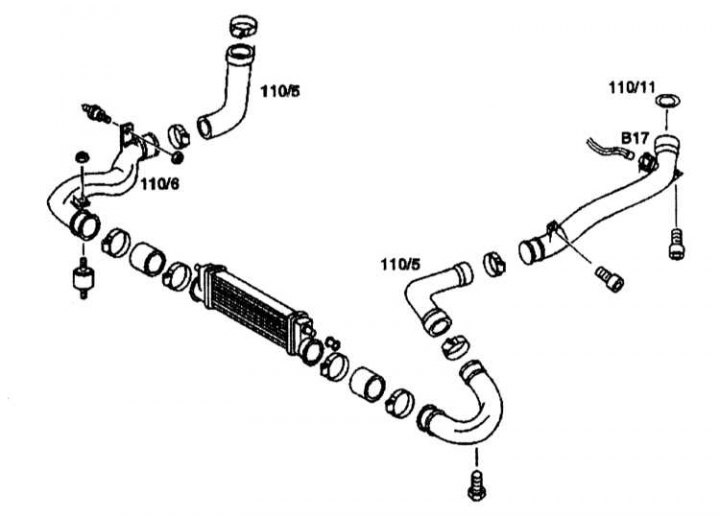

Схема злучэння трубак падачы сціснутага паветра
B17 – Датчык тэмпературы ўваходнага паветра
110/5, 110/6 - Трубкі падачы сціснутага паветра
110/11 — Ушчыльняльнае кольца

Гэты артыкул даступны на: рускай, англійскай, балгарскай, украінскай, сербскай, харвацкай, румынскай, польскай, славацкай, венгерскай
