Схема на свързване на системата за управление на двигателя 2,3 l

0

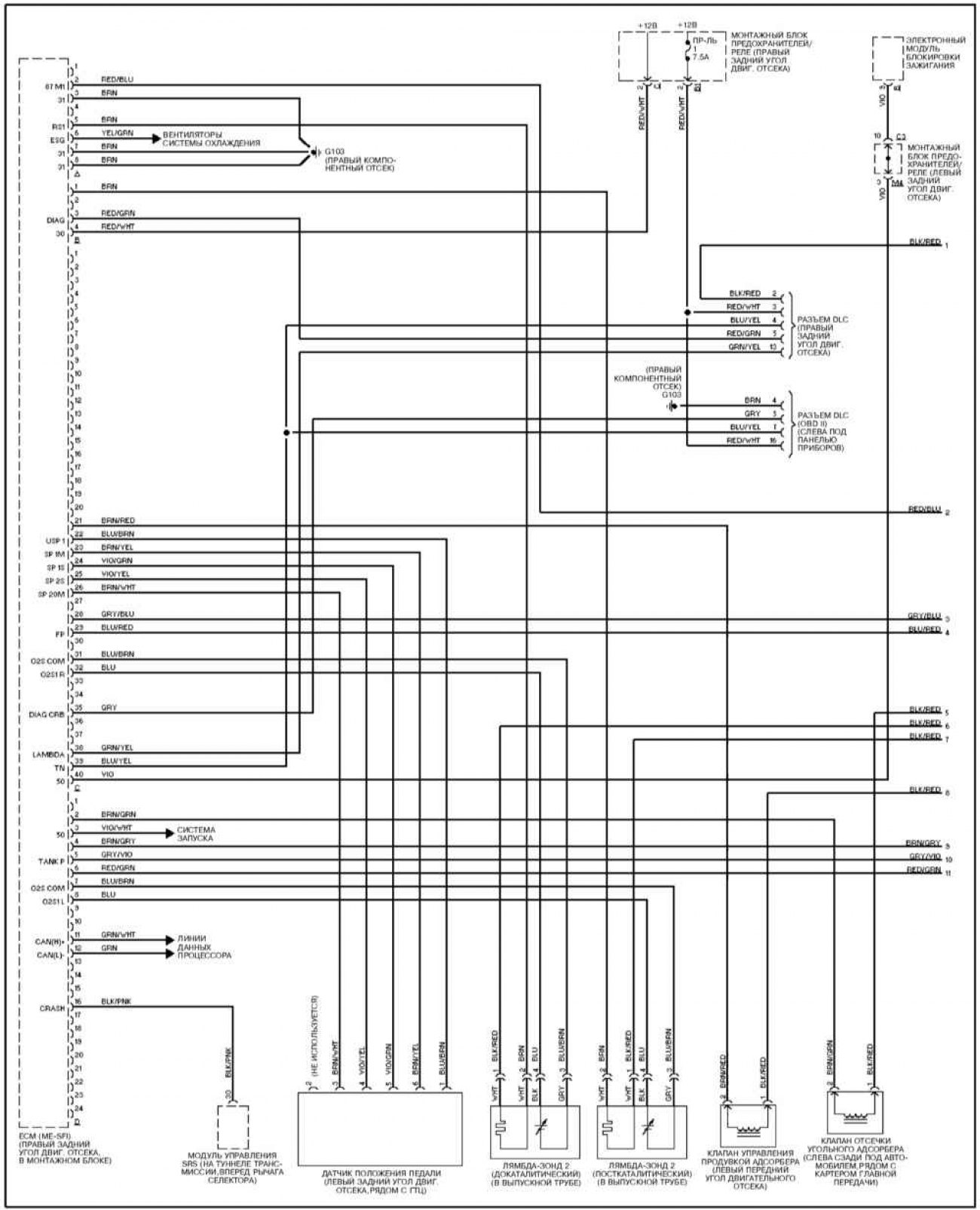

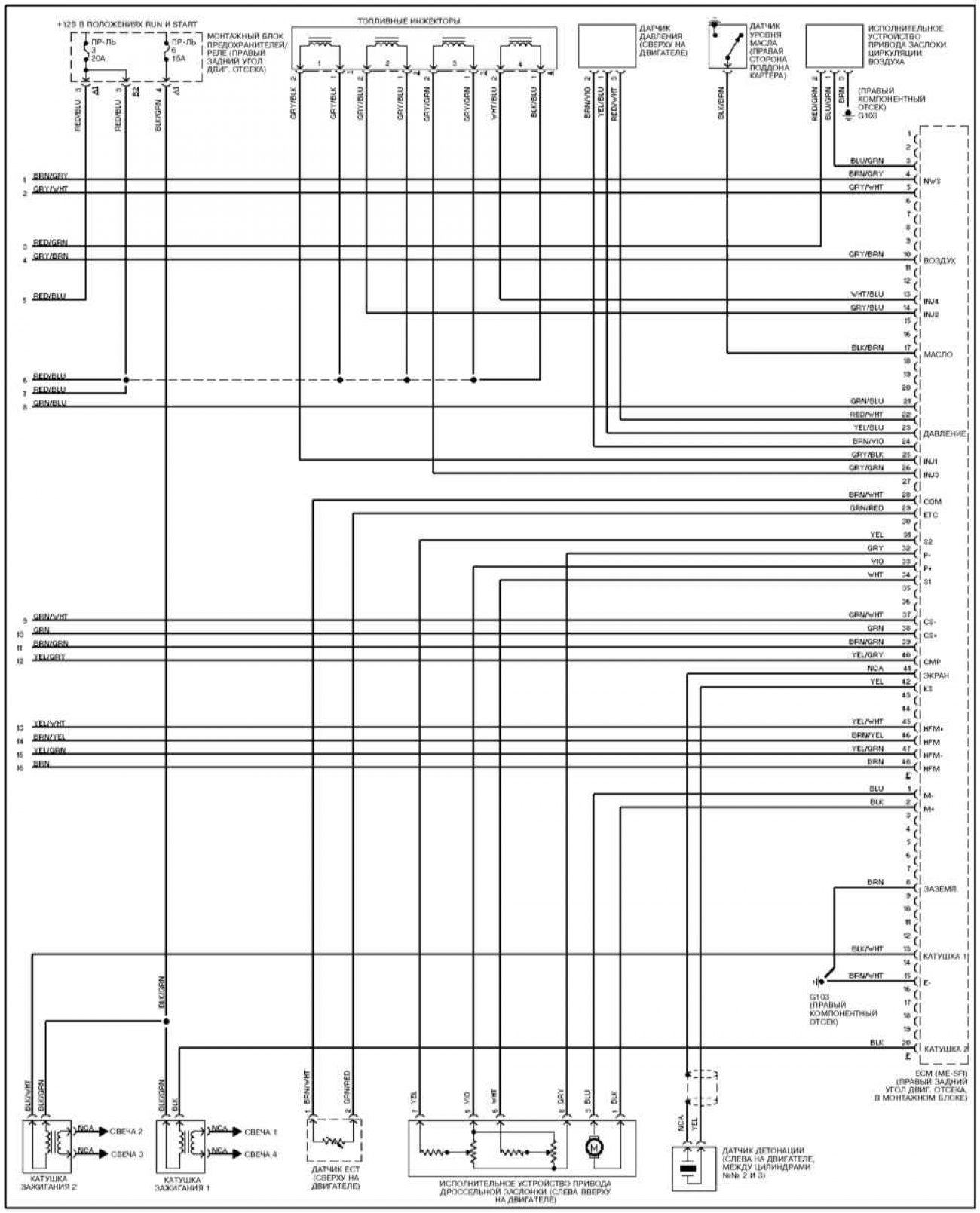

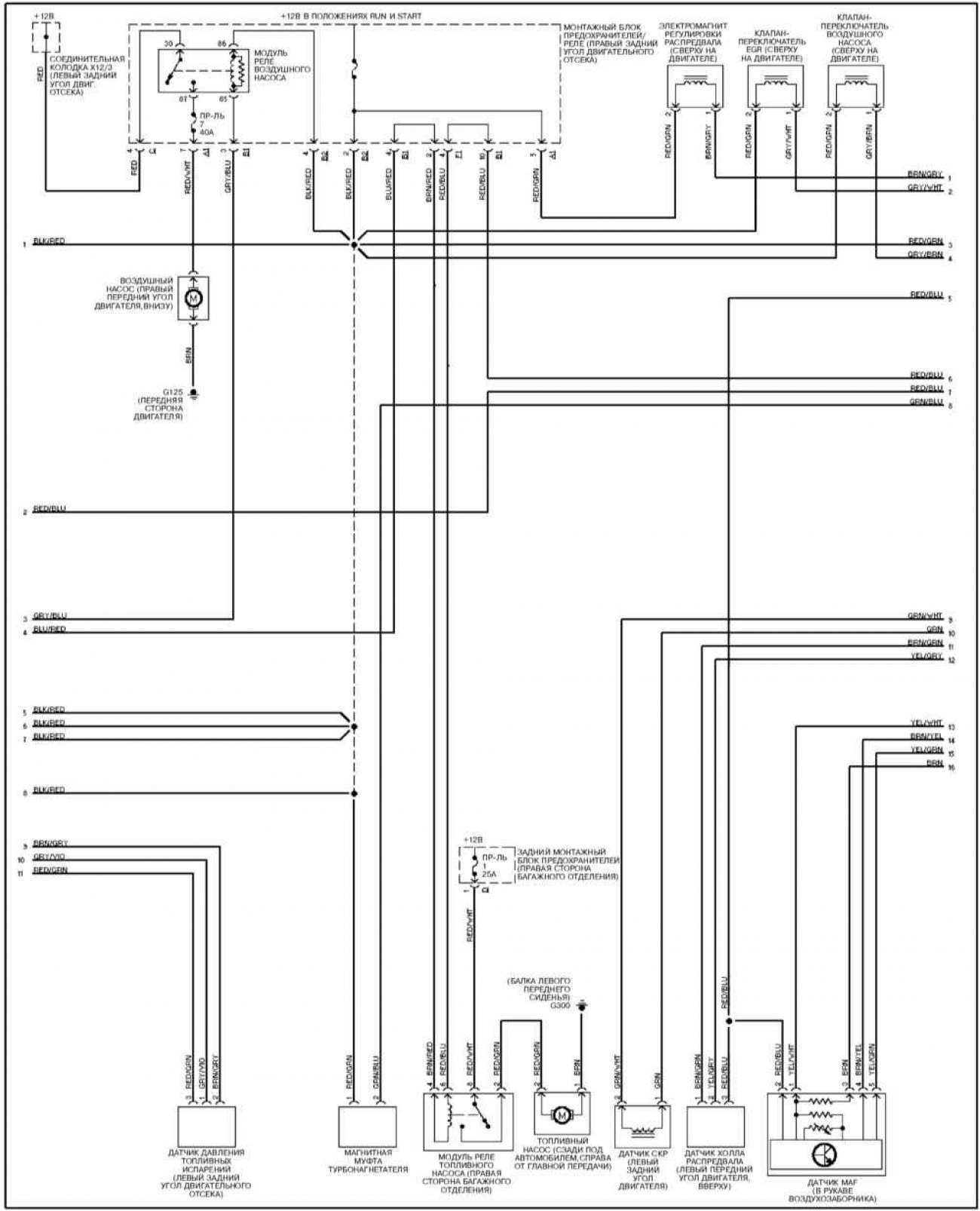

Система за управление на двигателя 2.3л

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

За символи и съкращения на електрически диаграми вж тук →
