Схема на разпределение на мощността

0

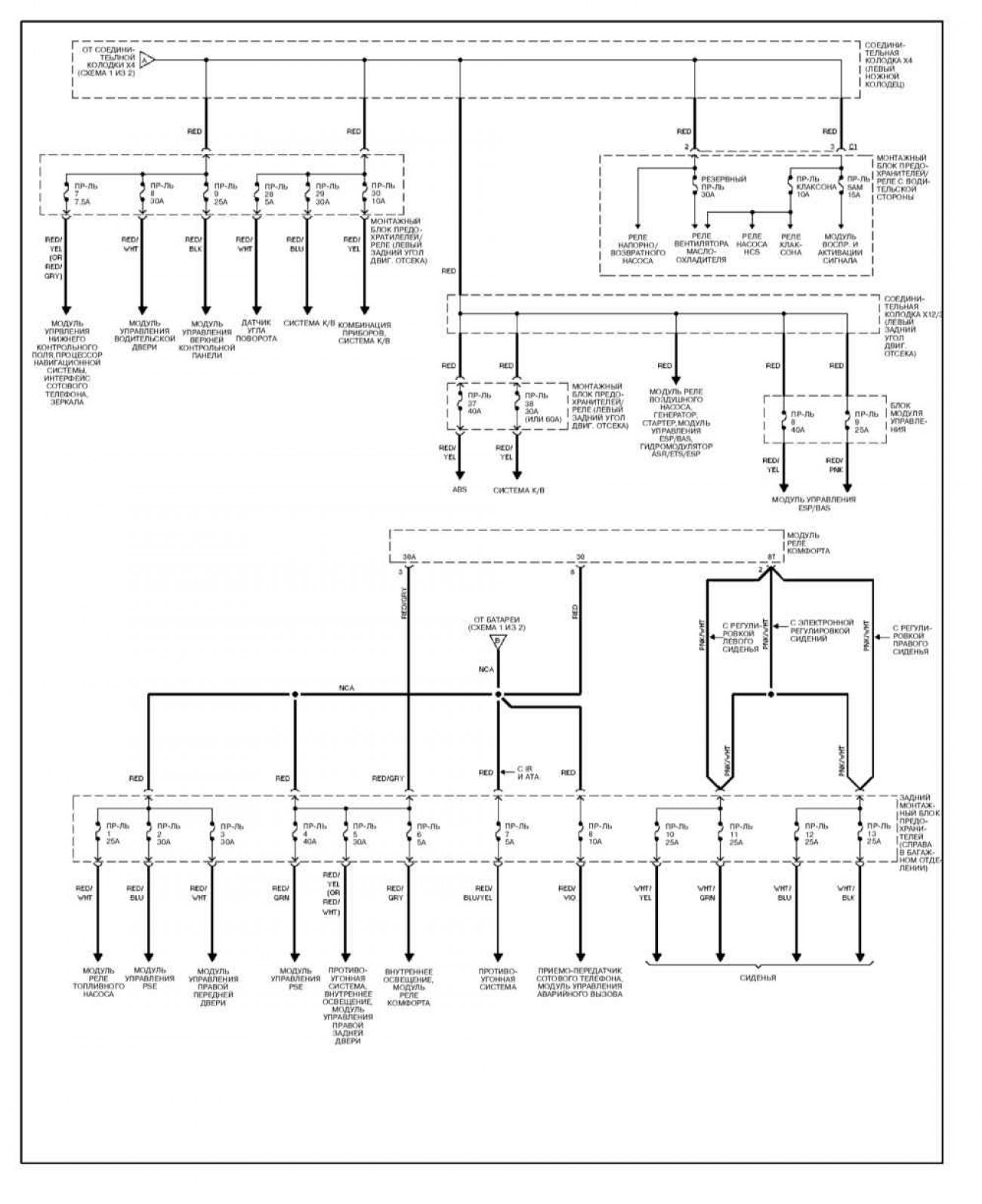

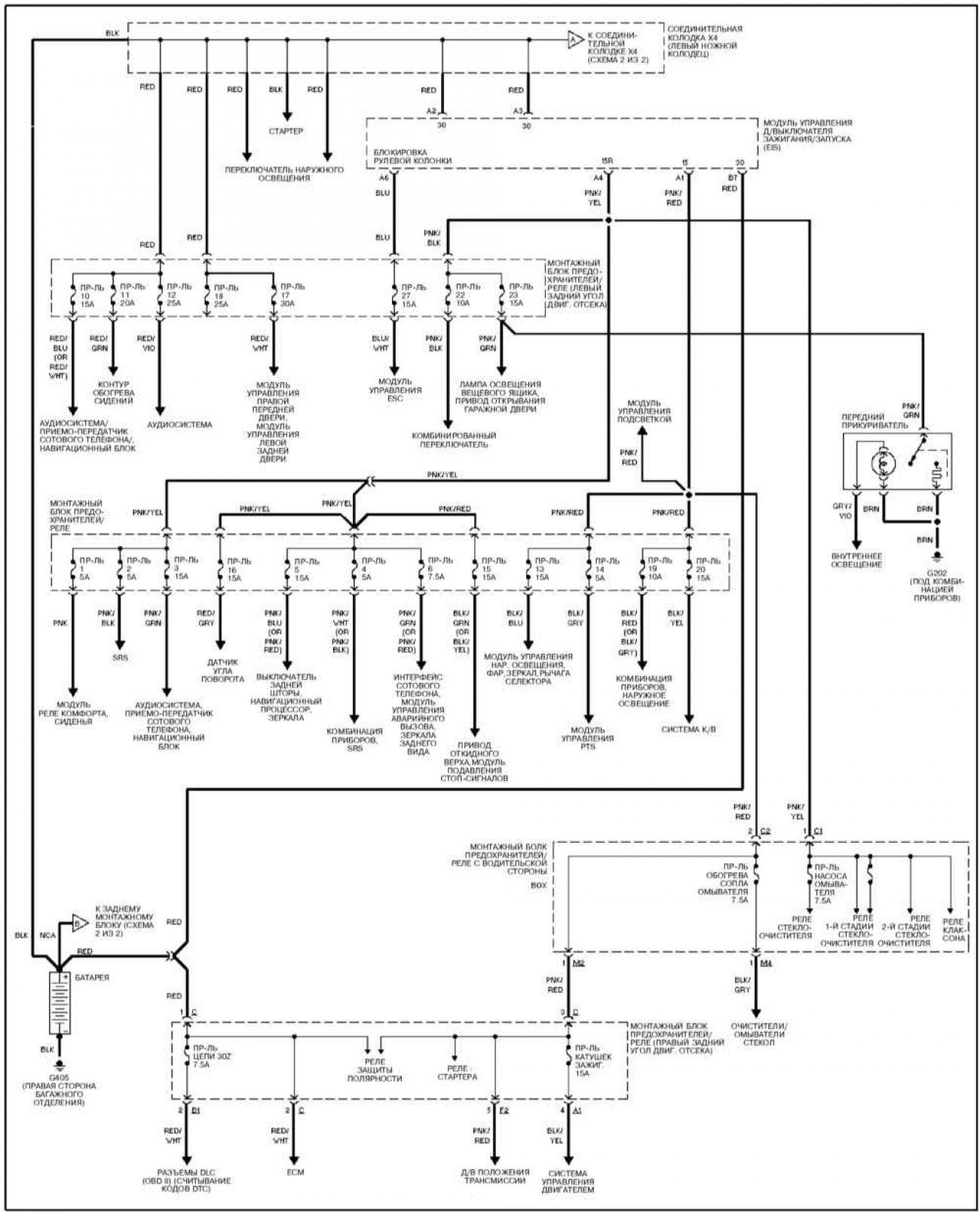

Разпределение на мощността

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

За обозначения и съкращения на диаграми на електрическо оборудване вижте тук →

Тази статия е достъпна на адрес: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
