Почистване
1. Отстранете капачката, която покрива отвора за щифта на теглича със сферична глава.
2. Отстранете щифта на сферичния теглич.

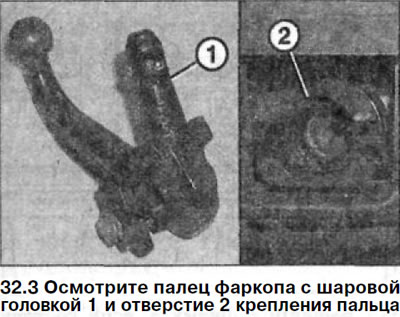

3. Разгледайте щифта на закопчалката със сферична глава 1 и дупка 2 за закрепване на щифта. Ако отворът е замърсен, почистете го с парогенератор и го подсушете със сгъстен въздух. Почистете самия щифт на теглича с четка под течаща вода и го избършете на сухо с парцал (вижте илюстрацията).
внимание! Щифтът на теглича не трябва да се почиства под водна струя от парогенератора или с разтворители като промивен бензин.

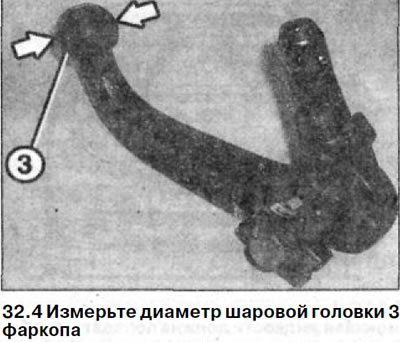

4. Измерете диаметъра на сферичната глава 3 на теглича. Ако диаметърът на главата е по-малък от 49 mm, тогава тегличът трябва да се смени (вижте илюстрацията).
Преглед
5. Огледайте теглича и се уверете, че няма механични повреди по него.
6. Издърпайте ръчното колело и го поставете на позиция «rot» (червен), за блокиране на ръчното колело.
7. Поставете щифта на теглича в приемния отвор, докато щифтът автоматично се заключи в отвора.
внимание! В този случай зелената маркировка на ръчното колело трябва да съвпада с бялата маркировка на пръста.
8. Заключете ръчното колело. В това положение не трябва да се движи навън и да не излиза.
Лубрикант
9. Смажете ключалката с течно трансмисионно масло.

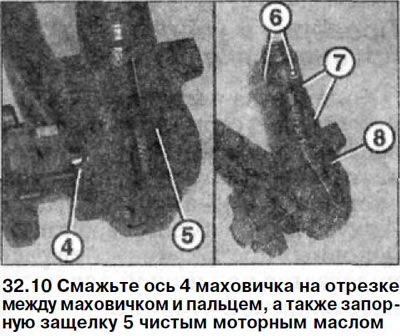

10. Смажете вала 4 на ръчното колело в участъка между ръчното колело и щифта, както и заключващия ключ 5 с чисто моторно масло (вижте илюстрацията).
11. Нанесете лек слой лубрикант върху следните части:
- 6 - на водача на сферичния щифт и топки;
- 7 - върху неподвижната повърхност на пръста;
- 8 - върху направляващата повърхност на пръста (виж илюстрация 32.10).

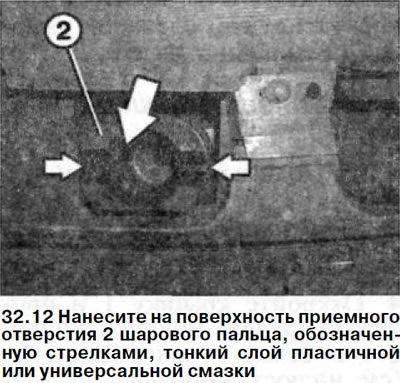

12. Нанесете лек слой грес или многофункционална грес върху повърхността на отвора на шпилката на сачмата 2, обозначена със стрелките (вижте илюстрацията).
