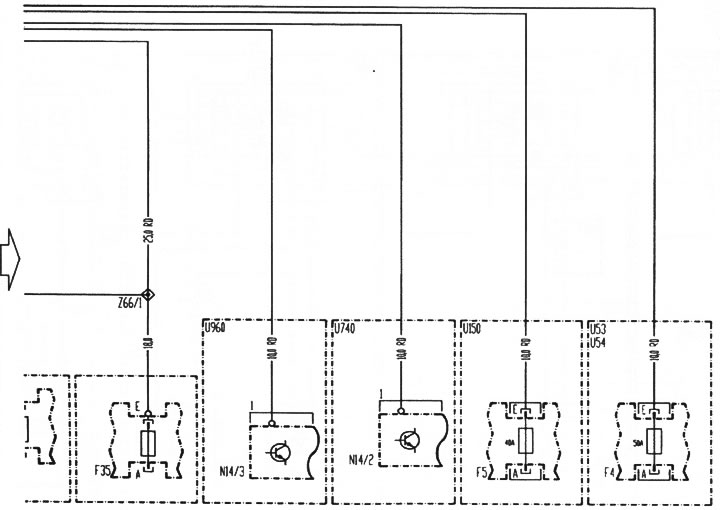

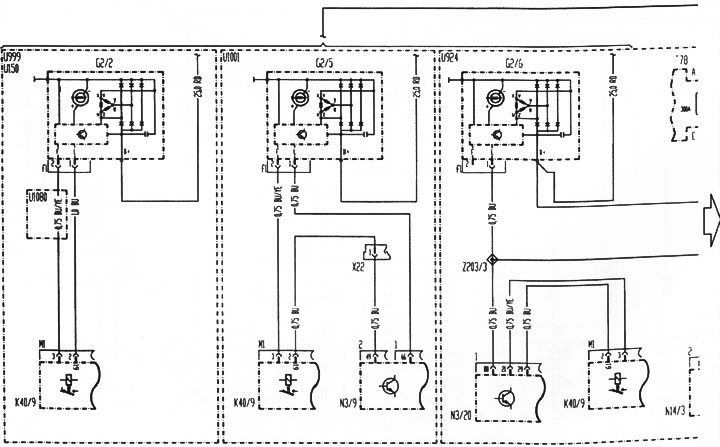

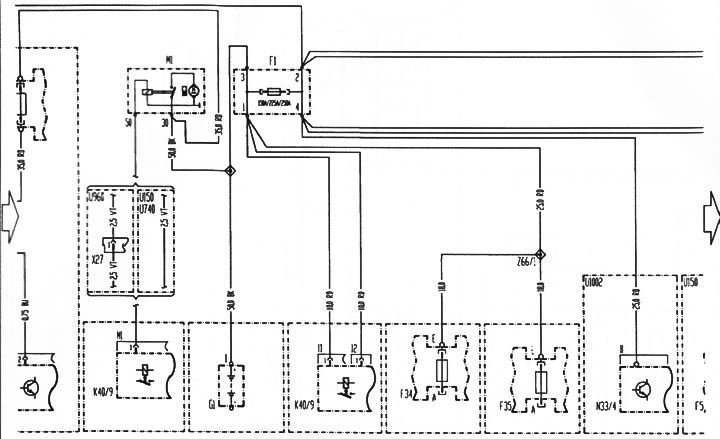

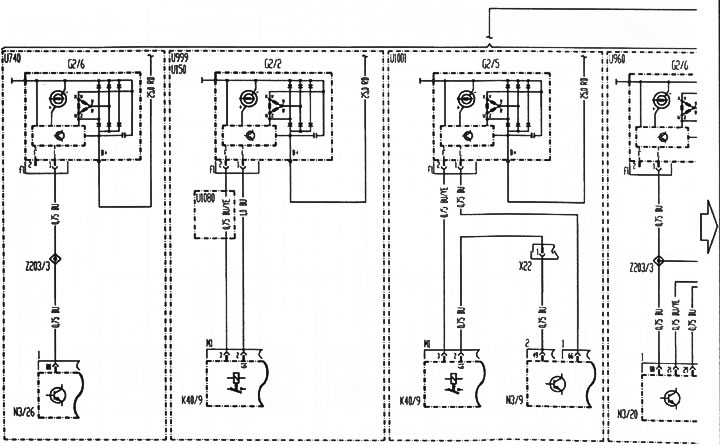

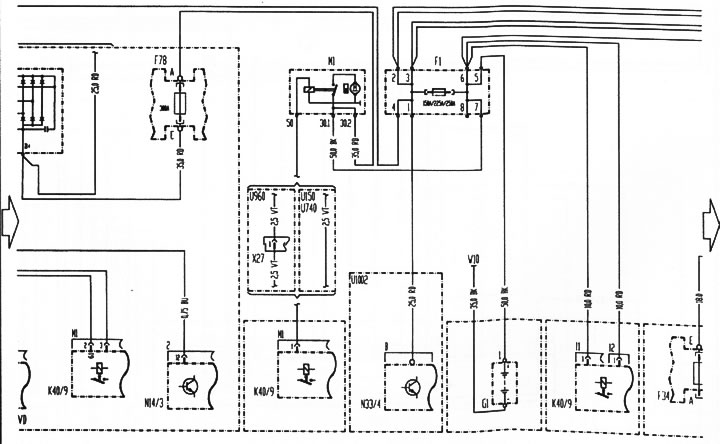

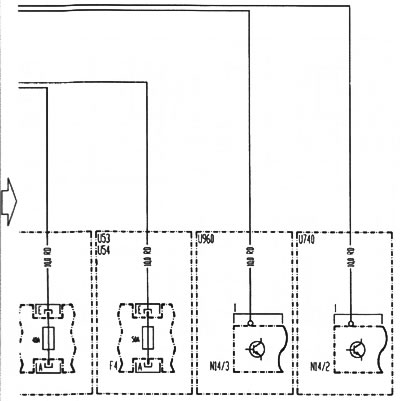

Схема 21. Стартер и генератор (для двигателей ОМ 646.980 и 646.981, с 01.03.2005 г.)
21 a
21 b
21 c
Схема 22
22 a
22 b
22 c
21 a
21 b
21 c
22 a
22 b
22 c
Схема 21. Стартер и генератор (для двигателей ОМ 646.980 и 646.981, с 01.03.2005 г.) (Mercedes-Benz Vito W639)
21 a
21 b
21 c
22 a
22 b
22 c
