Снятие
1. Снимите воздушный фильтр.
2. Слейте охлаждающую жидкость.
3. Снимите опорную планку 6 и закрепите ее сбоку (см. рис.2.105).

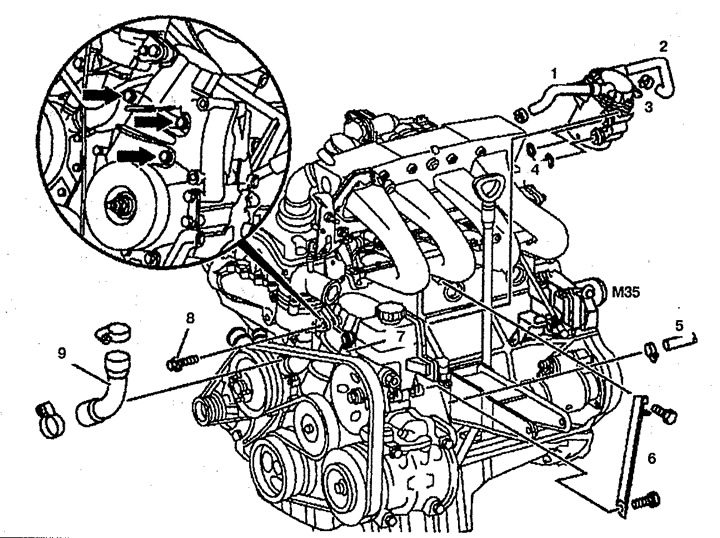

Рис. 2.105/Масляный радиатор:
1. Патрубок к насосу охлаждающей жидкости,
2. Патрубок к блоку цилиндров,
3. Масляный радиатор,
4. Уплотнение,
5. Трубка вентиляции картера,
6. Опорная планка,
7. Амортизатор,
8. Болт с прокладкой,
9. Патрубок охлаждающей жидкости.
4. Отсоедините трубку вентиляции картера 5 от кронштейна усилителя рулевого управления.
5. Отсоедините привод круиз-контроля М35 и закрепите его сбоку вместе с проводкой.
6. Открутите болт с прокладкой 8 и отведите амортизатор натяжного устройства 7 ремня привода генератора в сторону.
7. Снимите патрубок системы охлаждения 9.
8. Отсоедините патрубок 1 от насоса охлаждающей жидкости и патрубок 2 от блока цилиндров.
9. Открутите болты (стрелки) крепления крышки цепного привода ГРМ. Болты повторному использованию не подлежат.
10. Снимите масляный радиатор 3.
Установка
11. Установка производится в порядке, обратном снятию. Проверьте патрубки и хомуты их крепления, при необходимости, замените их. Проверьте уровень охлаждающей жидкости, масла, при необходимости, откорректируйте их.
