Общие сведения
Продольный наклон шкворня установлен заводом-изготовителем. Изменение его значения может быть достигнуто за счет изменения развала колес.
Регулировка
Ослабьте эксцентриковый болт 1 на стойке 2 и отрегулируйте развал путем вращения эксцентрикового болта 1 (см.рис.7.22). Если продольный наклон шкворня не может быть отрегулирован и/или не отвечает требуемым пределам, проверьте рычаги рулевого управления и подвески, поворотный кулак и кузов на отсутствие повреждений и чрезмерного износа шаровых опор и направляющих. Значения углов продольного наклона шкворня и развала передних колес приведены в таблицах 7.2а-г и 7.3.

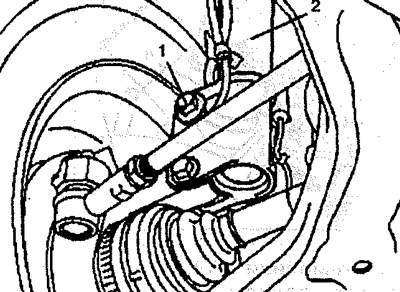

Рис. 7.22. Регулировка развала передних колес:
1. Эксцентриковый болт,
2. Телескопическая стойка.

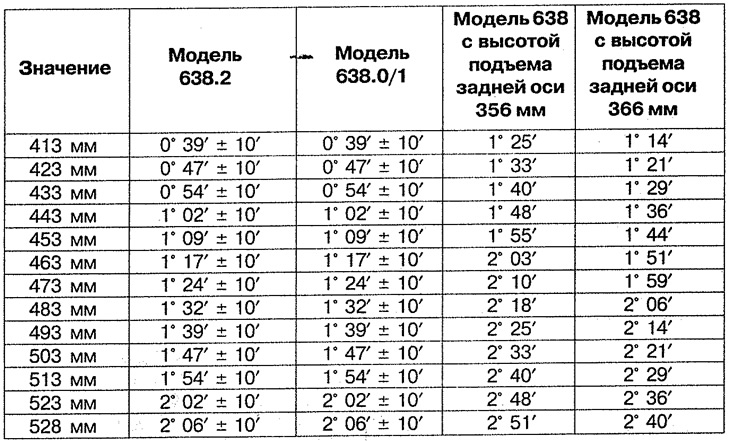

Таблица 7.2а. Значения угла продольного наклона шкворня передних колес.
Таблица 7.2б. Значения угла продольного наклона шкворня передних колес.
Публикация взята с сетевого ресурса MercedesMAN

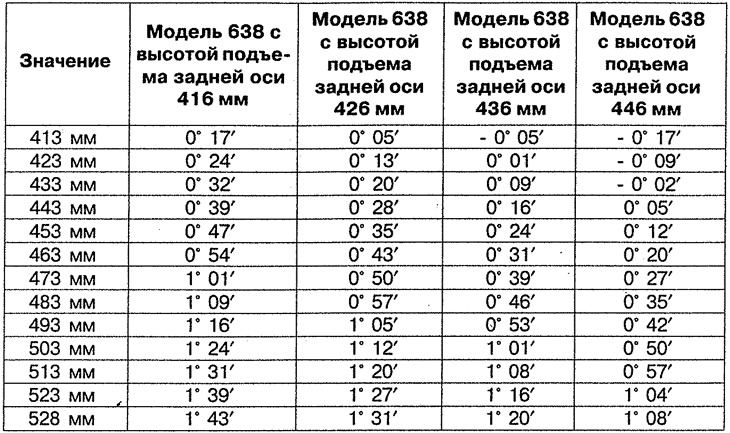

Таблица 7.2в. Значения угла продольного наклона шкворня передних колес.

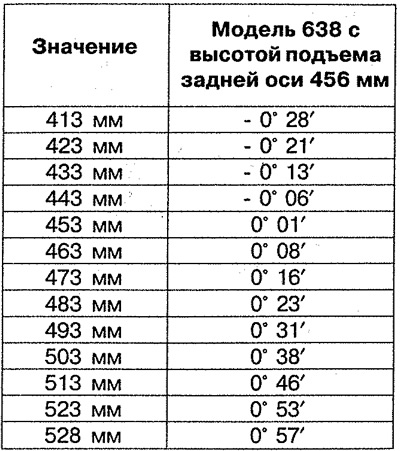

Таблица 7.2г. Значения угла продольного наклона шкворня передних колес.

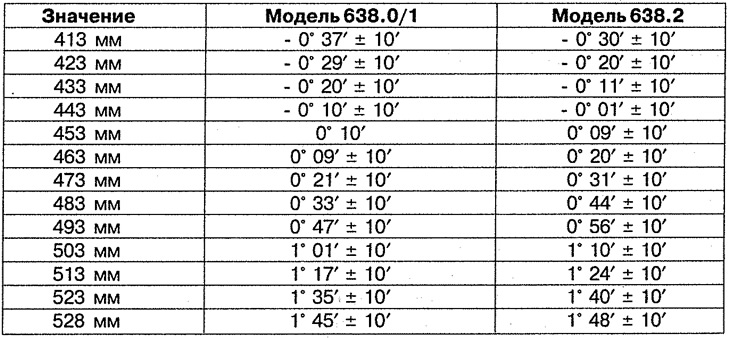

Таблица 7.3. Значения угла развала передних колес.
