Снятие
1. Выключите зажигание и отсоедините отрицательный провод от батареи.
2. Снимите сервисную крышку.
3. Снимите защитную крышку коробки передач.
4. Снимите щиток 6 с выпускного коллектора (рис. 3.32).
5. Снимите щиток 9 с турбокомпрессора.
6. Отсоедините трубку 1 от тормозной заслонки 3.
7. Отсоедините трубку подачи сжатого воздуха 8 оттормозного цилиндра двигателя.
Информация скопирована с веб-сайта [www.MercedesMan.ru]
8. Открутите гайки 4 крепления тормозной заслонки 3.
9. Снимите тормозную заслонку 3.
Установка
10. Установка проводится в порядке, обратном снятию.

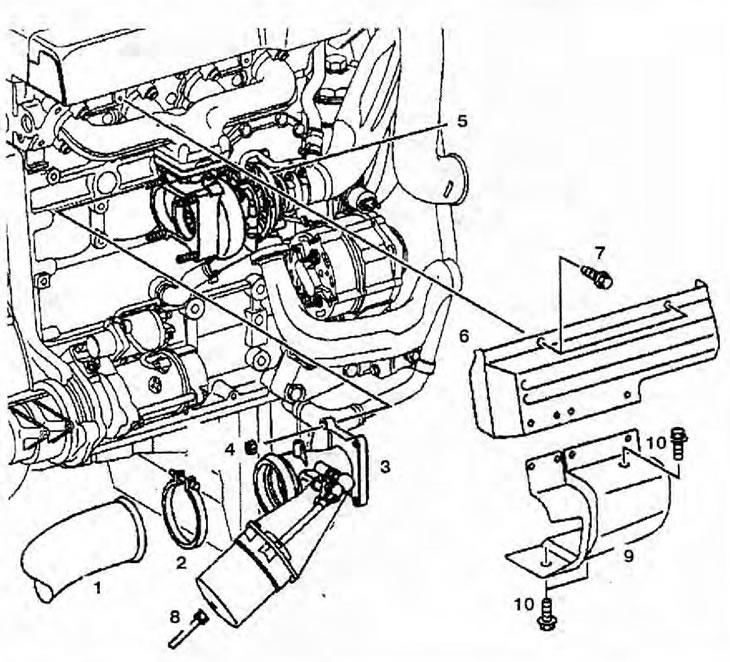

Рис. 3.32. Тормозная заслонка двигателя: 1 - Выпускная труба; 2 - Хомут; 3 - Тормозная заслонка; 4 - Гайка; 5 - Турбокомпрессор; 6, 9 - Щитки; 7, 10 - Болты; 8 - Трубка подачи сжатого воздуха.
