Крышка цепи привода ГРМ — снятие и установка (Mercedes-Benz S-Class W140)

Снятие

1. Снимите нижний защитный щиток двигателя.

2. Снимите радиатор.

3. Снимите муфту вентилятора.

4. Снимите шкив коленчатого вала и ступицу

5. Снимите насос усилителя рулевого управления или сдвоенный насос.

[Статья получена с этого портала MercedesMAN.ru]

6. Снимите вакуумный насос.

7. Отсоедините отрицательный провод от батареи.

8. Слейте двигательное масло.

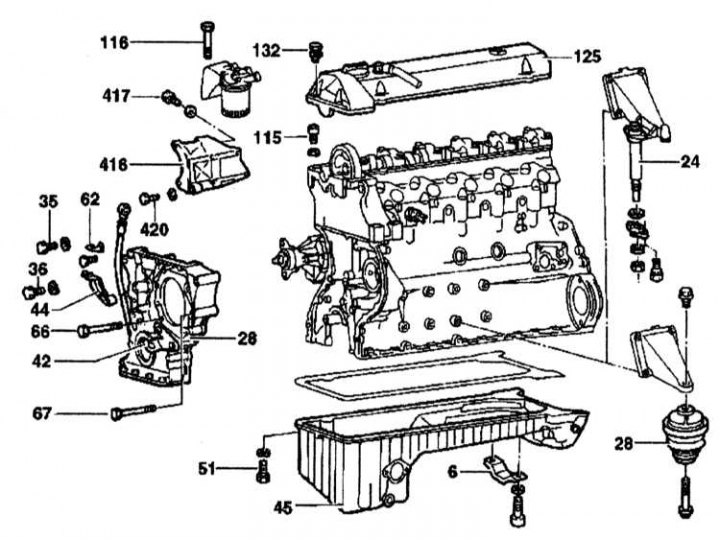

Крышка цепи привода ГРМ
6 - Стопорный кронштейн двигателя; 24 - Амортизатор двигателя; 28 - Крышка цепи привода ГРМ; 35, 36, 51, 66, 67, 115, 116, 132, 417, 420 - Болты; 42, 44 - Кронштейн датчика ВМТ; 45 - Поддон; 62, 416 - Кронштейн; 125 - Крышка головки блока цилиндров

1. Снимите крышку головки блока цилиндров (125).

2. Отверните болты крепления переднего топливного фильтра (116).

3. Отверните кронштейн направляющей трубы указателя уровня масла (62).

4. Отверните болт (417) крепления кронштейна генератора (416) и снимите его.

5. Пометьте установку кронштейна датчика ВМТ (42) и (44) и отверните его.

6. Отверните кронштейн двигателя (6).

7. Отверните болты крепления передних опор двигателя.

8. Поднимите двигатель подъемником.

9. Отверните болты (51) крепления поддона (45).

10. Опустите двигатель на опоры с помощью подъемника.

11. Отверните болты (66) и (67) топливного насоса высокого давления (ТНВД).

12. Отверните болты (115).

13. Отверните болты крепления крышки цепи привода ГРМ (2B) и снимите ее.
