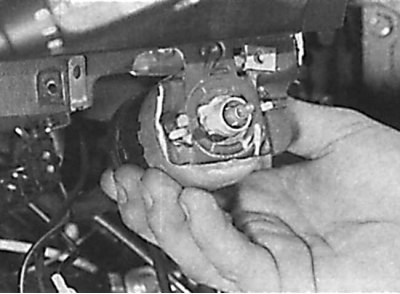

Снятие переключателя освещения путем поворота его против часовой стрелки

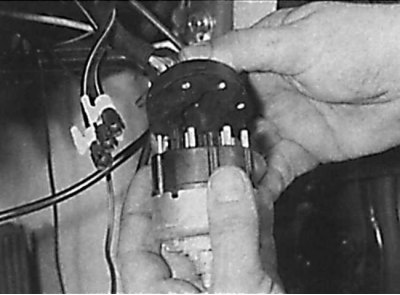

Извлечение переключателя освещения из электрического разъема
1. Снимите ручку с переключателя освещения и отвинтите большую гайку, расположенную под ручкой (см. рис. Отвинчивание гайки, расположенной под ручкой переключателя освещения).
2. Соблюдая осторожность, снимите декоративную панель переключателя освещения и отсоедините вакуумные шланги и электрические разъемы. Для идентификации вакуумные шланги должны быть окрашены в разные цвета. В противном случае промаркируйте вакуумные шланги. Снимите корректор света фар с декоративной панели переключателя освещения (см. рис. Снятие корректора света фар с декоративной панели переключателя освещения).
3. Поднимите циновку пола, затем отвинтите винты крепления и снимите покрытие, расположенное вокруг педалей.
Материал взят с веб-ресурса (Mercedesman.ru)
4. Отвинтите винт крепления рычага открытия капота и снимите рычаг с нижней отделки панели приборов со стороны водителя и отсоедините трос открытия капота от рычага. Отвинтите и извлеките винты, крепящие рычаг стояночного тормоза к панели приборов.
5. Соблюдая осторожность, снимите декоративную панель замка зажигания.
6. Отвинтите винты и снимите нижнюю отделку панели приборов со стороны водителя. Отсоедините трос от задней части рычага освобождения стояночного тормоза и снимите панель отделки и рычаг.
7. Поверните переключатель освещения против часовой стрелки, снимите его с кронштейна и отсоедините от него электрический разъем (см. рис. Снятие переключателя освещения путем поворота его против часовой стрелки, Извлечение переключателя освещения из электрического разъема).
8. Установка производится в последовательности, обратной снятию.
