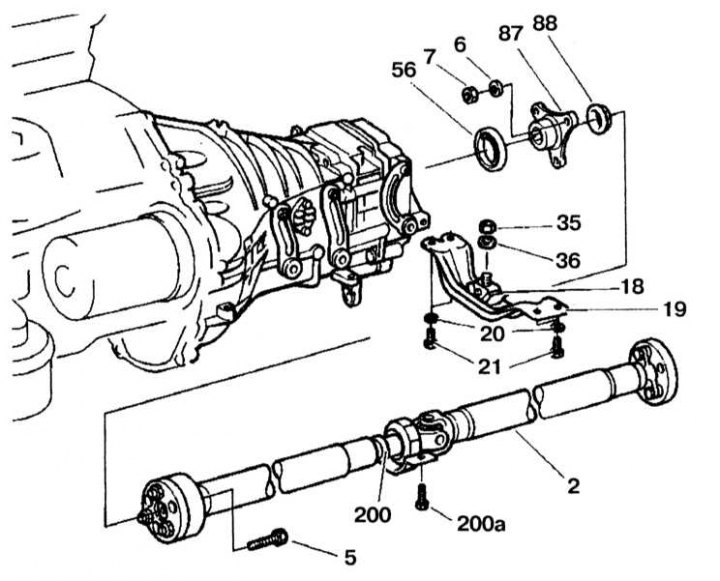

Дэталі ўстаноўкі сальніка задняга вечка каробкі перадач
2 - Карданны вал; 5, 21, 200a - Ніты; 6, 20, 36 - Шайбы; 7, 35, 88, 200 - Гайкі; 18 - Апора рухавіка; 19 - Кранштэйны рухавіка; 56 - Сальнік; 87 - Фланец
Зняцце

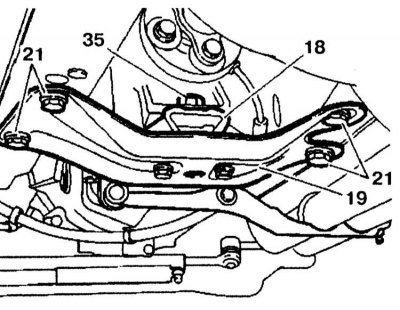

Дэталі ўстаноўкі кранштэйна апоры падвескі сілавога агрэгата
18 - Апора падвескі сілавога агрэгата; 19 - Кранштэйны; 21 - Крапежныя балты; 35 - Крапежная гайка
1. Падніміце каробку перадач з дапамогай дамкрата.
2. Адкруціце гайку мацавання апоры рухавіка (35). Адкруціце балты (21) з шайбамі і зніміце кранштэйны (19) разам з апорай падвескі рухавіка (18).

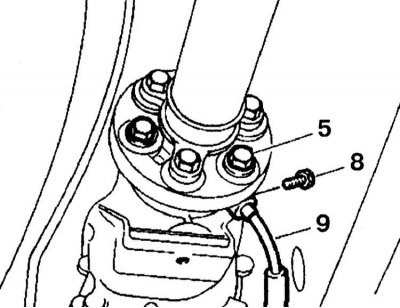

3. Адкруціце карданны вал ад каробкі перадач. Адкруціце ніт (8) мацавання вала спідометра (9) і зніміце яго.

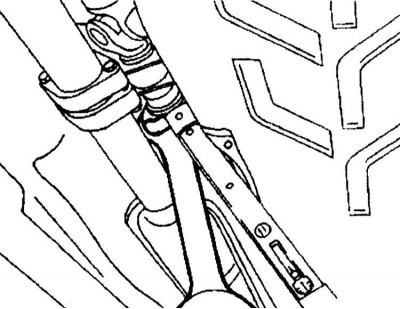

4. Прыслабце ўсталявальныя ўтулкі ў фланцы карданнага вала. Для гэтага выкарыстоўвайце выбівачка дыяметрам 10 мм і даўжынёй прыкладна 150 мм.

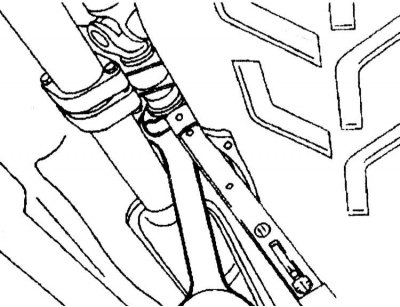

5. Прыслабце гайку карданнага вала і перамесціце карданны вал ад фланца па кірунку да задняй часткі аўтамабіля.

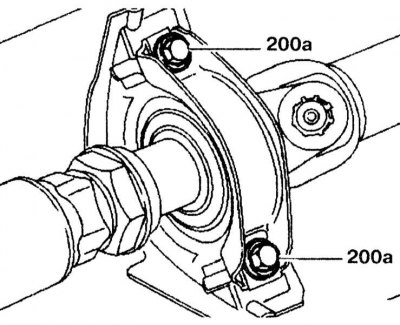

6. Адкруціце балты апорнай зборкі (200a).

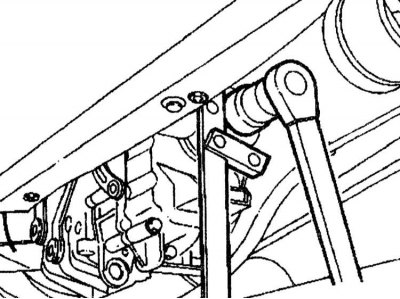

7. Адкруціце гайку мацавання фланца каробкі перадач.

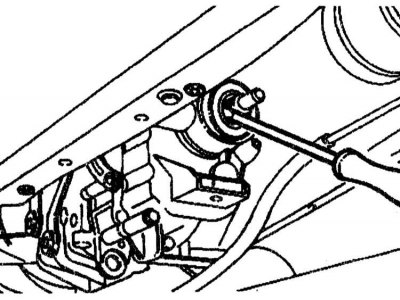

8. Зніміце фланец каробкі перадач. 9. Падчапіўшы адвёрткай, выміце сальнік з накрыўкі каробкі перадач з дапамогай адвёрткі.
Ўстаноўка
Устаноўка праводзіцца ў парадку, зваротным зняцці.
