Geometria zadných kolies (Mercedes-Benz Vito W638)

Uvoľnite excentrickú skrutku 1 a nastavte odklon a zbiehavosť otáčaním matice na páke 2 (pozri obrázok 7.26). Hodnoty uhlov odklonu a zbiehavosti zadných kolies sú uvedené v tabuľkách 7.5a, b.

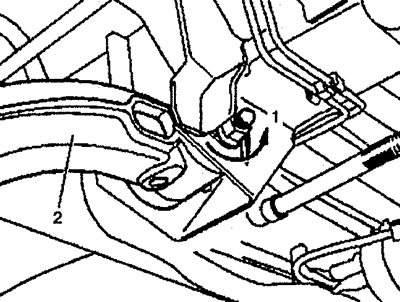

Obrázok 7.26. Nastavenie geometrie zadných kolies:
1. Excentrická skrutka,
2. Spodná časť ramena.

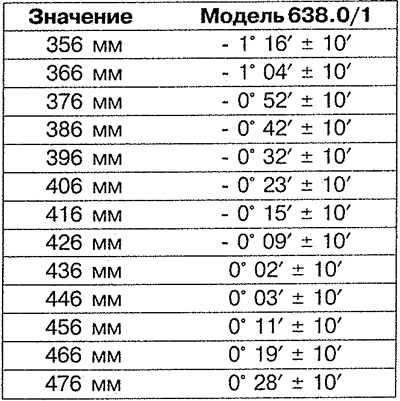

Tabuľka 7.5a. Hodnoty uhla odklonu zadného kolesa.

Text článku získaný z webovej stránky [mercedesman.ru]

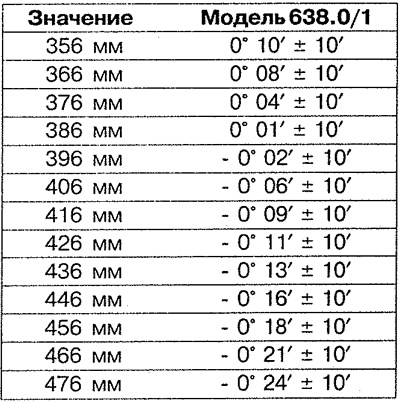

Tabuľka 7.5b. Hodnoty uhla zbiehavosti zadných kolies.

Tento článok je dostupný na: ruský, anglicky, bulharský, bieloruský, ukrajinský, srbský, chorvátsky, rumunský, poľský, maďarský

Článok je overený: Lukjanov Nikita Iľjič
