Зняцце
1. Адлучыце адмоўны провад ад батарэі.
2. Зніміце змешвальную камеру з клапанам рэцыркуляцыі адпрацаваных газаў.
3. Зніміце дэкаратыўную панэль вечка галоўкі блока цыліндраў 8 (гл.малюнак 5.67).

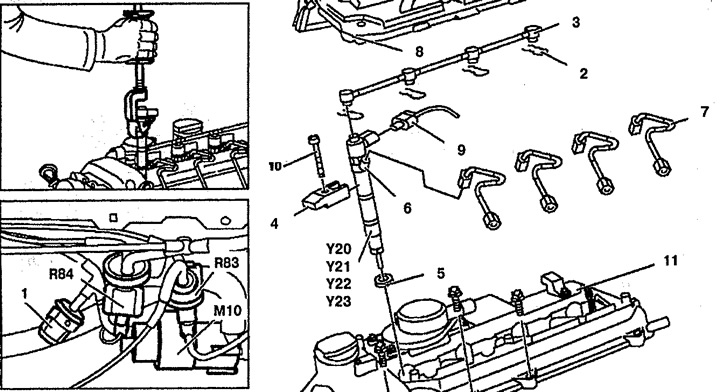

Малюнак 5.67. Фарсункі:
1. Фільтр,
2. Хамут,
3. Зліўны маслаправод,
4. Нацяжны рычаг,
5. Сальнік,
6. Злучэнне паліваправода,
7. Паліваправод высокага ціску,
8. Дэкаратыўная панэль,
9. Раз'ём праводкі,
10. Болт,
11. Вечка галоўкі блока цыліндраў,
Y20-Y23. Фарсункі,
Y83. Паліўны отсечной клапан,
Y84. Дросельны вакуумны пераўтваральнік сістэмы EGR.
4. Адлучыце раздымы праводкі 9 ад фарсунак Y20-Y23.
5. Адлучыце паліваправоды 7.
6. Адлучыце зліўны маслаправод 3, разціснуўшы фіксатар 2. Пасля зняцця фіксатар 2 неабходна замяніць.
7. Зніміце дросельны вакуумны пераўтваральнік Y84 з кранштэйна. Не адлучайце вакуумную трубку і злучэнні.
8. Зніміце нацяжны кулак 4 фарсунак Y20-Y23.
9. Зніміце фарсункі Y20-Y23.
10. Пратрыце фарсункі 1 і адтуліны пад фарсункі ў галоўцы блока цыліндраў. Пратрыце сядла фарсунак чыстай неворсистой тканінай.
Ўстаноўка
11. Устаноўка ажыццяўляецца ў парадку, зваротным зняцці. Заменіце сальнікі 5 і балты 10.
