Дэталі ўстаноўкі капота

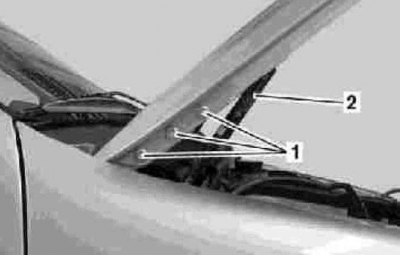

1. Дэталі ўстаноўкі капота паказаны на супр. ілюстрацыі, да якой адносяцца ўсе спасылкі, якія сустракаюцца ў тэксце.
2. Адкрыйце капот і зафіксуйце яго ў вертыкальным становішчы.
3. Пазначце становішча завес на капоце.
4. Зніміце газанапоўнены ўпор (2) фіксацыі капота (гл. Раздзел Зняцце і ўстаноўка газанапоўненага ўпора фіксацыі капота ў адкрытым становішчы), - паклапаціцеся пра фіксацыю капота ў вертыкальным становішчы (у выпадку неабходнасці скарыстайцеся дапамогай асістэнта).
5. Вывярніце крапежныя шрубы (1) і ўдваіх з памочнікам зніміце капот.
6. Ўстаноўка вырабляецца ў зваротным парадку, крапежныя шрубы пасля ўстаноўкі варта пафарбаваць. У заключэнне зрабіце рэгуляванне капота (гл. ніжэй).
Рэгулёўка
Рэгулёўка капота

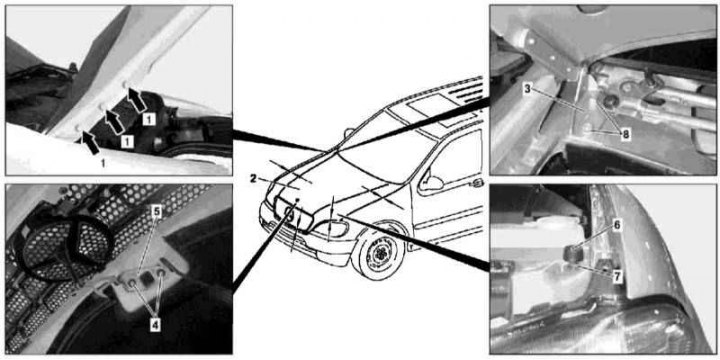

1 - Шрубы; 2 - Капот; 3 - Пятля; 4 - Шрубы; 5 - Верхняя секцыя замка капота; 6 - Упарты буфер; 7 - Контргайка; 8 - Гайкі
1. Адпаведны ілюстрацыйны матэрыял прадстаўлены на ілюстрацыі, да якой адносяцца ўсе спасылкі, якія сустракаюцца ў тэксце.
2. Адкрыйце капот (2) і прыслабце пяцельныя (3) шрубы (1).
Матэрыял узяты з вэб-рэсурсу (MercedesMan)
3. Выраўнуйце капот адносна краёў праёму рухальнага адсека і зноў зацягніце крапежныя шрубы (1).
4. Адлучыце ад капота (2) газанапоўнены ўпор (гл. Раздзел Зняцце і ўстаноўка газанапоўненага ўпора фіксацыі капота ў адкрытым становішчы) і апусціце яго ў рухальны адсек.
5. Зніміце вечка паветразаборніка (гл. Раздзел Зняцце прывада перадпакояў шклоачышчальнікаў).
6. Зніміце гумовыя накладкі завес капота, - накладкі падлягаюць замене ў абавязковым парадку.
7. Абрэжце ўшчыльняльнік вакол завесы такім чынам, каб забяспечыць волю ходу апошняй, - ушчыльняльнікі падлягаюць замене ў абавязковым парадку, пры ўсталёўцы ўшчыльняльнік варта пафарбаваць.
8. Адпусціце пяцельныя (3) гайкі (8).
9. Адрэгулюйце капот такім чынам, каб ён зачыняўся заподлицо з паверхнямі крылаў, - з мэтай павелічэння ходу рэгулявання прыслабце мацаванне верхняй секцыі замка капота (5).
10. Зацягніце крапежныя гайкі (8) і падлучыце да капота газанапоўнены ўпор (гл. Раздзел Зняцце і ўстаноўка газанапоўненага ўпора фіксацыі капота ў адкрытым становішчы).
11. Адпусціце контргайкі (7) адрэгулюйце вышыню пасадкі упартых буфераў (6) такім чынам, каб пярэдні край зачыненага капота, прыціскаючыся да іх не выступаў над паверхняй крылаў.
12. Дасягнуўшы патрэбнага выніку, зацягніце контргайкі (7).
13. Адпусціце шрубы (4) мацавання верхняй секцыі замка капота (5) адрэгулюйце зазор замыкання.
14. Выраўнуйце верхнюю секцыю (5) адносна ніжняй і зацягніце крапежныя шрубы (4).
15. Пераканайцеся ў надзейнасці фіксацыі капота ў закрытым становішчы.
16. Адпусціце зашчапку і пераканайцеся ў надзейнасці фіксацыі страховачнага крука на папярочнай бэльцы рамы.
17. Зачыніце капот.
