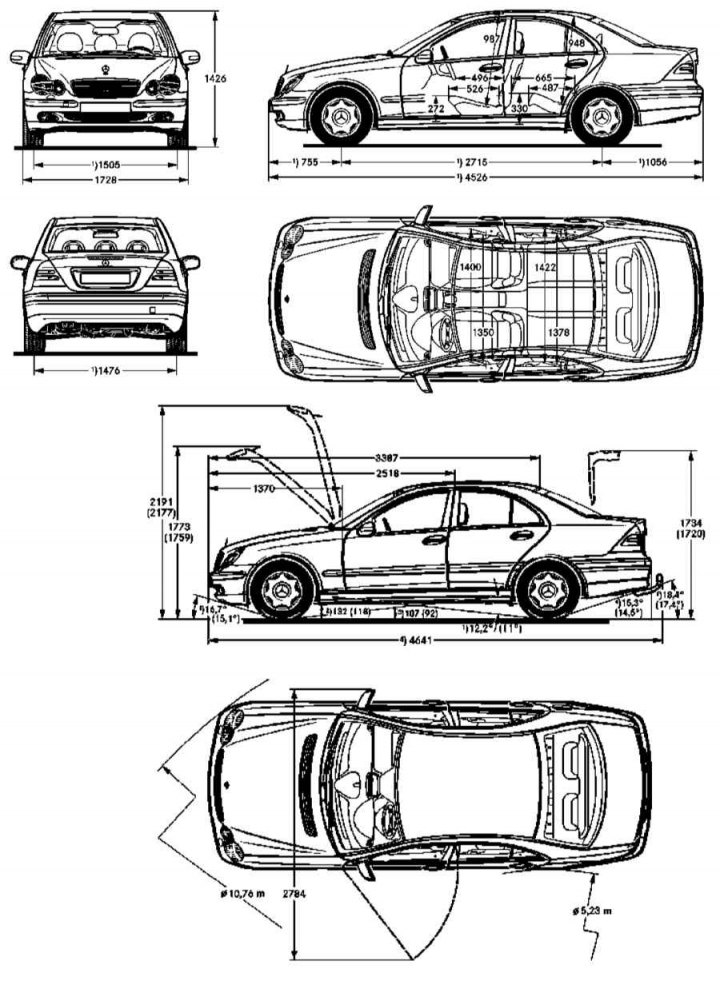

Размери на модел Седан

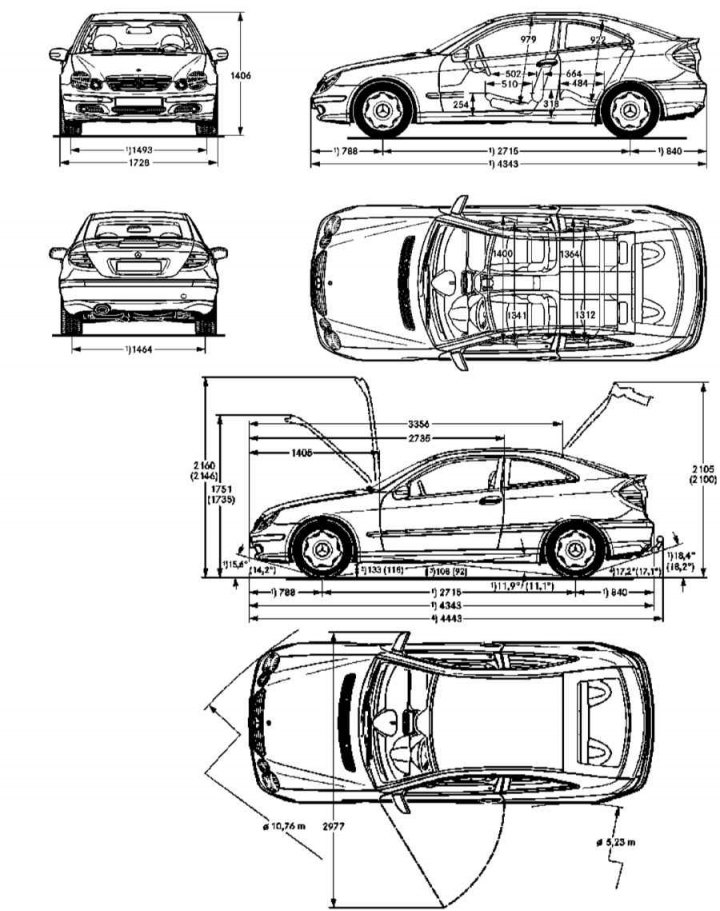

Размери на модела Купе

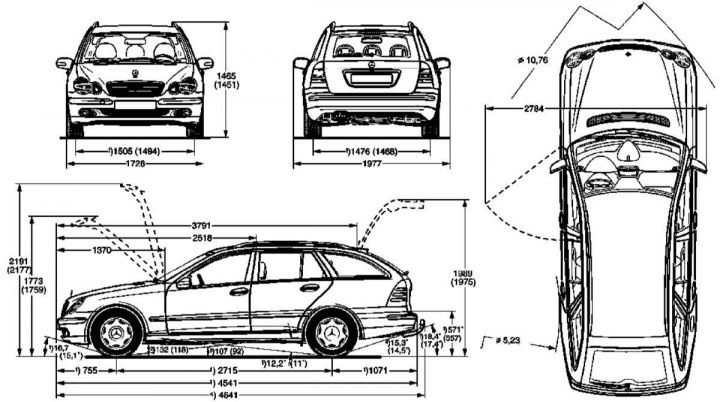

Габаритни размери на модела комби
Тялото е самоносещо, с твърда животоспасяваща рамка, предна и задна зони на насочена енергопоглъщаща деформация. За защита от странични сблъсъци се използват усилватели на вратите и на борда. | |
Дъното и нишите на колелата са покрити с устойчива защитна мастика. | |
Странични въздушни възглавници над страничните прозорци и във всички врати | |
Колоните на каросерията са обозначени в ръководството отпред назад като A, B и C. | |
Габаритни размери на автомобила, мм | |
Дължина/Ширина/Височина/Основа/Габарит (в скоби - обратно) колела | |
Седан | 4526/1728/1426/2715/1505(1476) |
| C32AMG | 4528/1728/1400/2715/1493(1478) |
| Купе | 4443/1728/1406/2715/– |
Колата е натоварена с шофьор и двама пътници (3 х 68 кг) | |
| 1) Без покритие за регистрационен номер | |
| 2) Бензинови модели | |
| 3) Дизелови модели | |
| 4) С теглич на ремарке | |
| Минимален диаметър на завиване, m | 10.76 |
| Максимално натоварване на теглича на ремаркето | 75 |
| Максимално натоварване на покрива, кг | 100 |
| Максимален товар в багажника, кг | 100 |
| Капацитет на багажника, л | 430 (500 купе) |
Хлабини на елементите на тялото, mm | |
| Качулка към калник | 3.5 ± 1.0 |
| Капака към фара | 4.0 ± 0.5 |
| Качулка до броня (спортно купе) | 5 |
| Калник към входна врата | 3.5 ± 0.5 |
| Предна врата към А-колона | 6.5 – 7.5 |
| Предна врата до задна врата | 4.0 ± 0.5 |
| Задна врата към покрива | 6.5 – 7.5 |
| Задна врата към C-колона (T модел) | 6.0 – 7.0 |
| Задна врата към страничния панел отдолу | 3.5 – 4.5 |
| Кора на багажник към калник | 3.5 ± 1 |
| Багажник към задна светлина | 4.0 ± 1 |
Комби (модел "T") | |
| Задна врата към покрива | 6.5 ± 1.0//8.5 – 9.5 |
| Задна врата към D-колона | 3.5 |
| Задна врата към задна светлина | 4.0//4.0 ± 1 |
| Задна врата към броня | 5.5//6.5 – 5.0 |
Спортно купе | |
| Задна врата към покрива | 8.5 – 9.5 |
| Задна врата към задна светлина | 4.0 ± 1.0 |
| Задна врата към калник | 3.5 ± 1.0 |
| Задна врата към броня | 6.5 – 5.0 |
Налягане, mbar//изместване на буталото, mm на вакуумно управление на фаровете | |
| Позиция 0 | 400 ± 30 // 0 |
| Позиция 1 | 290 ± 30 // 0.95 |
| Позиция 2 | 200 ± 30 // 1.7 |
| Позиция 3 | 50 ± 30 // 3.0 |
Сила на затягане на резбови съединения, Nm | |
Моментите на затягане на крепежните елементи също са дадени в текста на главата и на някои илюстрации*. | |
* Моментите на затягане, отбелязани с удебелен шрифт в текста, трябва да се спазват стриктно; усилията, които не са показани с удебелен шрифт, са само ориентировъчни. | |
| Болтове за панти на вратата | 32 |
| Болтове за заключване на вратата | 28 |
| Гайки на пантите на задната седалка | 40 |
| Външни щифтови болтове на пантата на задната седалка | 23 |
| Болт за катарама на предпазния колан | 30 |
| Гайки на задната седалка и предпазния колан | 20 |
| Болтове за джанти | 110 |
