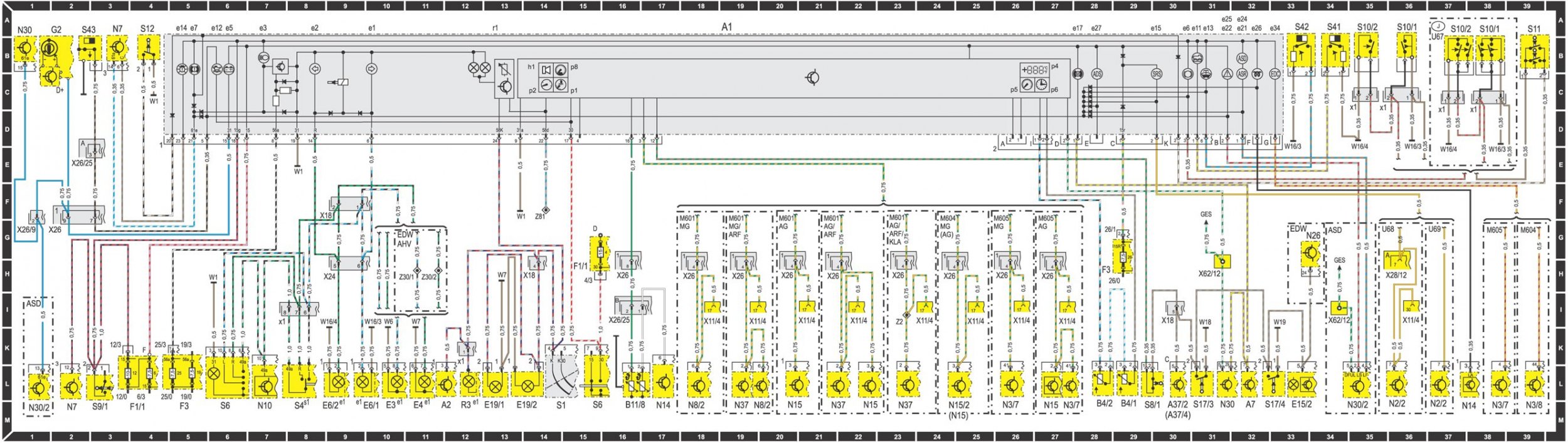

Диаграма на ключа към таблото
| Индекс | Схематичен елемент | Координати |
| A1 | Комбинирано устройство | 21А |
| A1e1 | Мигащ светлинен индикатор, вляво | 10А |
| A1e2 | Мигащ светлинен индикатор, вдясно | 8А |
| A1e3 | Индикатор за дълги светлини | 7А |
| A1e5 | Индикатор за зареждане на батерията/предупредителна светлина на алтернатора | 6А |
| A1e6 | Предупредителна светлина, показваща максимално допустимото износване на спирачните накладки | 30А |
| A1e7 | Предупредителна светлина за спирачна течност/ръчна спирачка | 5А |
| A1e11 | Предупредителна светлина за нивото на охлаждащата течност | 31А |
| A1e12 | Индикатор за нивото на маслото | 6А |
| A1e13 | Индикатор за нивото на водата в устройството за миене на предното стъкло | 31А |
| A1e14 | Индикатор за повреда на лампи с нажежаема жичка | 5А |
| A1e15 | Индикатор/предупредителна светлина за въздушна възглавница (SRS) | 29А |
| A1e17 | Сигнал за ABS | 28А |
| A1e21 | Индикатор за функцията на системата ASR | 31А |
| A1e22 | ASR предупредителна лампа | 31А |
| A1e24 | ASD предупредителна светлина | 32А |
| A1e25 | Индикатор за ASD функция | 31А |
| A1e27 | ADS мигачи, окачване | 28А |
| A1e34 | 33А | |
| A1h1 | Индикатор за предупреждение за шум | 14V |
| A1p1 | Дисплей за температура на охлаждащата течност | 15C |
| A1p2 | Устройство за индикация на нивото на горивото | 14C |
| A1p4 | Дисплей за външна температура | 27V |
| A1p5 | Тахометър (скоростомер) | 26C |
| A1p6 | Електронен часовник | 27С |
| A1p8 | Електронен скоростомер (оборотомер) | 15V |
| A1r1 | Регулиращ резистор за осветление на инструменти | 13А |
| A2 | Радио касетофон | 12M |
| A7 | ABS хидравличен блок | 32M |
| A37/2 | Пневматично устройство за управление, система за централно заключване на врати (ZV) | 30M |
| A37/4 | Пневматично устройство за управление, система за централно заключване на вратата (ZV), поддръжка на вакуум във всмукателния колектор (SRU) | 30M |
| B4/1 | Сензор за ниво на гориво в лявата половина на резервоара | 29M |
| B4/2 | Сензор за ниво на гориво в дясната половина на резервоара | 28M |
| B11/8 | Сензор за температура на охлаждащата течност, факелно устройство | 16M |
| E3 | Лява задна светлина | 10M |
| E3e1 | Мигаща светлина | 10M |
| E4 | Задна светлина вдясно | 11M |
| E4e1 | Мигаща светлина | 11M |
| E6/1 | Фенер е указател на завоя на ляво | 9M |
| E6/1e1 | Мигаща светлина | 9M |
| E6/2 | Фенер е указател на завоя вдясно | 9M |
| E6/2e1 | Мигаща светлина | 9M |
| E15/2 | Плафон със забавено изключване и предна лампа за четене | 33M |
| Е19/1 | Осветление на лявата табела | 13M |
| Е19/2 | Дясна лампа за регистрационния номер | 13M |
| F1/1 | Гнездо за предпазител с 12 гнезда, в блока с предпазители и в блока на релетата | F1 |
| F1/1-4 | Предпазител 4, клема 30 | 16G |
| F1/1-6 | Предпазител 6, клема 15 | 4L |
| F1/1-12 | Предпазител 12, клема 15 | 4L |
| F3 | Гнездо за предпазител с 18 гнезда, в блок за предпазители и блок за релета | F1 |
| F3-19 | Предпазител 19, клема 56a | 5L |
| F3-25 | Предпазител 25, клема 56a | 5L |
| F3-26 | Предпазител 26, клема 15R | 29H |
| G2 | Генератор | 2А |
| N₂/2 | Блок за управление на системата GUS с въздушна възглавница AB | 36M 37M |
| N3/7 | Контролно устройство ERE | 26M 27M 38M |
| N3/8 | Контролно устройство EVE | 39M |
| N7 | Устройство за управление на лампата | 3A 2M |
| N8/2 | Контролно устройство ARA | 18M 19M |
| N10 | Комбинирано реле (мигаща предупредителна светлина, отопляемо задно стъкло, мотор за миене на предното стъкло) | 7M |
| N14 | Реле за време за предварително загряване | 17M 37M |
| N15 | Реле за изключване на устройството Kick-down | 20M 22M 24M 27M |
| N15/2 | Устройство за контрол на оборотите на двигателя | 24M |
| N₂6 | Управляващо устройство предпазна система за сигнализация за взлом противоугонного тела | 33G |
| N30 | Контролно устройство за антиблокираща спирачна система | 1А 31А |
| N30/2 | Устройство за автоматично блокиране на диференциала | 1M 35M |
| N37 | Устройство за управление на ARF | 19M 21M 23M |
| R3 | Запалка с осветление на пепелника отпред | 12M |
| RSe1 | Осветление | 12M |
| R3x1 | Щепселна връзка за запалка | 12K |
| S1 | Въртящ се ключ за осветление | 14M |
| S4 | Комбиниран превключвател | 8M |
| S4s1 | Ключ за мигачи | 8M |
| S4x1 | Щепселна връзка за комбиниран превключвател | 7I |
| S6 | Превключвател за аварийни светлини | 6M 15M |
| S8/1 | Предупредителен шумов контакт (зумер) | 29M |
| S9/1 | Ключ за спирачни светлини, 4-полюсен | 3M |
| S10/1 | Контактен датчик за износване на спирачните накладки, преден ляв | 36А 38А |
| S10/1x1 | Щепселна връзка за сензор за износване на спирачните накладки, преден ляв | 35С 38С |
| S10/2 | Контактен датчик за износване на спирачните накладки, преден десен | 35А 37А |
| S10/2x1 | Щепселна връзка за сензор за износване на спирачните накладки, преден десен | 35С 37С |
| S11 | Превключвател за нивото на спирачната течност | 39А |
| S12 | Ключ за управление на спирачките, ръчна спирачна система | 4А |
| S17/3 | Ключ за светлини на вратата в купето предна лява | 31M |
| S17/4 | Ключ за светлини на вратата в купето, предна дясна | 33M |
| S41 | Превключвател за нивото на охлаждащата течност | 34А |
| S42 | Превключвател за контрол на нивото на водата в устройството за миене на предното стъкло | 33А |
| S43 | Датчик за нивото на маслото | 2А |
| U67 | Важи за такси | |
| U68 | Валидна до 06/1993г. | |
| U69 | В сила от 07.1993г. | |
| W1 | Насипно състояние (зад комбинираното арматурно табло) | |
| W6 | Тегло на багажа (ляво въртене на колелото) | |
| W7 | Тегло на багажа (въртене на колелото надясно) | |
| W16/3 | Маса на пространството за агрегати вляво, специфично тегло | |
| W16/4 | Тегло на пространството за агрегати отдясно, специфично тегло, W18, Тегло на напречната греда на рамката на седалката, предна лява | |
| W19 | Предна дясна напречна греда на рамката на седалката, земната връзка не е маркирана, структурен елемент, разположен директно върху двигателя, шасито или каросерията | |
| X11/4 | Тестова връзка за техническа диагностика | 18I 19I 21I 22I 24I 25I 26I 27I 36I |
| X18 | Щепселна връзка между интериора и кабелния сноп към задните светлини | 8G 14H 30I |
| X24 | Щепселна връзка за окабеляване към задните светлини, 6-полюсна | 8H |
| X26 | Щепселна връзка между вътрешността и двигателя | 2G 16H 18H 19H 20H 21H 22H 23H 24H 26H 27H |
| X26/9 | Щепселна връзка между вътрешността и модулите, 8-полюсна | 1G |
| X26/25 | Щепселна връзка между двигател и корпус, 24-пинов | 2E 16I |
| X62/12 | Преден конектор за сигнален кабел за превишена скорост, еднополюсен | 31Н 34I |
| Z2 | Краен ръкав TD | 23I |
| Z30/1 | Крайна втулка на мигача отляво, захранвана от комбинирано реле | 10H |
| Z30/2 | Крайна втулка на мигача отдясно, захранвана от комбинирано реле | 11N |
| Z81 | Крайна втулка на терминала 58d | 14F |
| Диаметрите на проводниците може да се различават от показаните | ||
