Снятие
1. Снимите головку блока цилиндров 1 (см. рис.3.21).

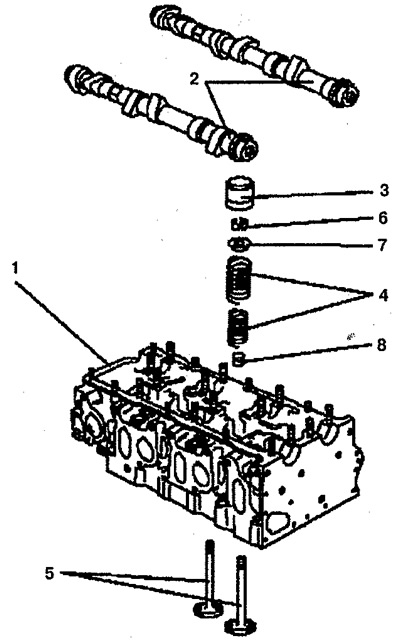

Рис. 3.21. Клапаны:
1. Головка блока цилиндров,
2. Распределительные валы,
3. Гидрокомпенсатор,
4. Клапанная пружина,
5. Клапаны,
6. Сухари,
7. Тарелка пружины,
8. Сальник клапана.
2. Снимите распределительные валы 2.
3. Снимите гидрокомпенсаторы 3.
4. Сожмите клапанные пружины 4, используя специальный инструмент. Не перепутайте пружины.
5. Снимите клапанные сухари 6.
6. Осторожно отпустите клапанные пружины 4.
7. Снимите тарелки 7 с пружинами 4.
8. Снимите клапаны 5.
Установка
9. Установка производится в порядке, обратном снятию. Заменяйте сальники 8 только после установки клапанов 5.
