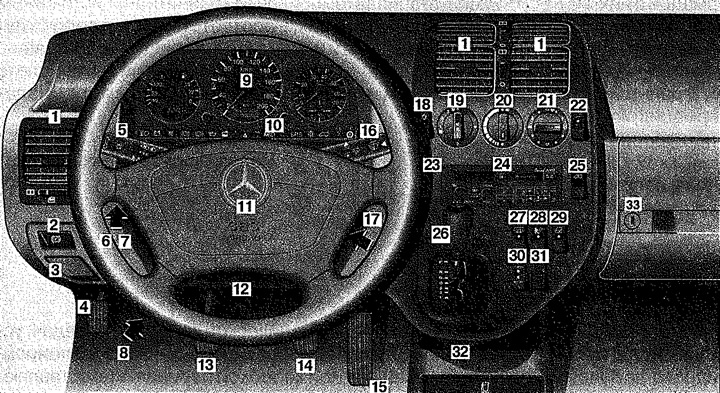

Панель приборов (Mercedes-Benz Vito W638)

0
1. Дефлекторы,

1. Дефлекторы,
2. Ручка отпускания стояночного тормоза,
3. Рычаг открывания капота,
4. Педаль привода стояночного тормоза (автомобили с левосторонним рулевым управлением),
5. Комбинированный переключатель,
6. Выключатель заднего противотуманного фонаря/противотуманной фары,
7. Регулировка угла наклона фар,
8. Рычаг блокировки рулевого колеса,
9. Щиток приборов,
10. Сигнальные и индикаторные лампочки,
11. Рулевое колесо с сигналом, подушка безопасности водителя,
12. Коробка предохранителей,
13. Педаль сцепления,
14. Педаль рабочей тормозной системы,
15. Педаль акселератора,
16. Переключатель стеклоочистителей,
17. Замок зажигания,
18. Выключатель кондиционера,
19. Регулятор подачи воздуха,
20. Регулятор температуры,
21. Регулятор распределения воздуха,
22. Выключатель системы использования остаточного тепла двигателя,
23. Выключатель внутреннего освещения,
24. Радиоприемник/магнитола,
25. Выключатель электронной системы регулирования дорожного просвета,
26. Рычаг переключения передач,
27. Выключатель обогрева заднего стекла,
28. Выключатель сигнала тревоги,
29. Выключатель центрального замка,
30. Программный переключатель (АКПП),
31. Датчик температуры в салоне,
32. Пепельница с прикуривателем,
33. Перчаточный ящик.


Сигнальные и индикаторные лампочки



Индикаторная лампочка включения дальнего света фар

Сигнальная лампочка неисправности системы подзарядки аккумуляторной батареи

Индикаторная лампочка подогрева/иммобилайзера (108D, 110 D)

Индикаторная лампочка иммобилайзера (113)

Сигнальная лампочка износа тормозных накладок/падения уровня тормозной жидкости

Сигнальная лампочка стояночного тормоза

Сигнальная лампочка аварийного давления масла в двигателе

Сигнальная лампочка падения уровня охлаждающей жидкости

Индикаторная лампочка указателей поворота

Сигнальная лампочка антиблокировочной системы ABS

Сигнальная лампочка срабатывания автоматического тормозного дифференциала ABD или предупреждение об гололедице

Сигнальная лампочка подушки безопасности

Сигнальная лампочка контроля за повреждениями лампочек в цепи наружного освещения

Контрольный светодиод электронной системы регулирования дорожного просвета (клиренса)

Сигнальная лампочка неисправности АКПП
