Разборка
1. Снимите заднюю часть коробки передач.
2. Снимите конический роликовый подшипник 1 (рис. 4.61).
3. Снимите стопорное кольцо 2.
4. Снимите конический роликовый подшипник 8.
5. Снимите шестерни 3-й, 4-й и 5й передач 4, 3 и 6 с помощью пресса.
Сборка
6. Запрессуйте шестерни 3-й и 4-й передач 4 и 3. Нагрейте шестерни до 160-180°C, установите на пресс и запрессуйте на промежуточный вал.
7. Запрессуйте шестерню 5-й передачи 6. Нагрейте шестерни до 160-180°C, установите направляющую втулку на промежуточный вал и запрессуйте шестерню 5-й передачи.
8. Запрессуйте шестерни 3-й, 4-й и 5-й передач до полного осевого контакта.
9. Установите стопорные кольца 2 и 7. Они должны касаться нижней части паза (основной контакт).
10. Установите конические роликовые подшипники 1 и 8. Нагрейте их примерно до 130°C.
Полная статья доступна на ресурсе: www.mercedesman.ru

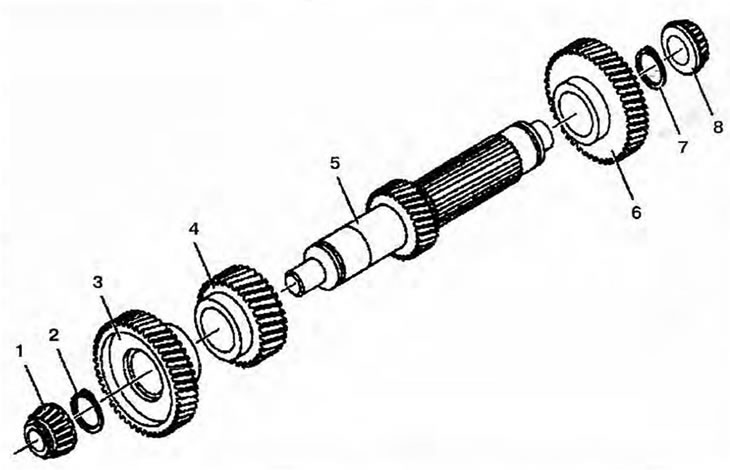

Рис. 4.61. Промежуточный вал: 1, 8 - Конические роликовые подшипники; 2, 7 - Стопорные кольца; 3 - Шестерня 4-й передачи; 4 - Шестерня 3-й передачи; 5 - Промежуточный вал; 6 - Шестерня 5-й передачи.
