Замечание: При установке потребуется новая гайка бота оси промежуточного рычага. Потребуются также новые гайки шаровых шарниров продольной рулевой тяги.
Снятие
1. Затяните стояночный тормоз и подложите клинья под задние колеса. Поднимите переднюю часть автомобиля домкратом и установите его на опоры (см. "Подъем автомобиля и установка его на опоры").
2. Ослабьте и снимите гайки крепления и отсоедините от промежуточного рычага шаровые шарниры продольной и поперечной рулевых тяг. При необходимости, разъедините шарниры при помощи съемника (см. рис. 28.2).

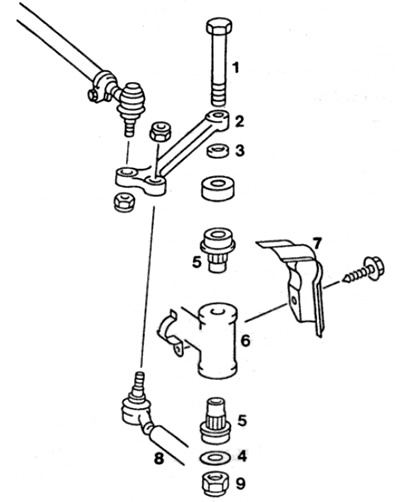

Рис. 28.2. Детали промежуточного рычага
1 Болт оси
2 Промежуточный рычаг
3 Втулка
4 Шайба
5 Резино-металлическая втулка оси
6 Опора
7 Тепловой щиток
8 Поперечная рулевая тяга
9 Продольная рулевая тяга
3. Отверните болты крепления и снимите тепловой щиток с оси рычага.
4. Отверните гайку болта оси промежуточного рычага и снимите шайбу. Извлеките болт, затем снимите рычаг вдоль втулки, которая устанавливается между рычагом и ось.
5. Проверьте состояние промежуточного рычага, и в случае если он поврежден, замените его. Проверьте состояние втулок рычага. При обнаружении износа или повреждения, замените. Втулки можно выбить или вытащить, а затем установить новые, используя соответствующие гайку и болт с большими шайбами, предварительно смочив втулки мыльной водой.
Установка
6. Приставьте промежуточный рычаг, расположив металлическую втулку между рычагом и верхней втулкой, затем вставив болт оси. Установите шайбу и новую гайку на болт оси, затягивая ее с требуемым усилием. После этого установите тепловой щиток.
7. Удостоверьтесь, что пальцы шаровых шарниров чистые и сухие. После этого установите их в промежуточный рычаг. Установите новые гайки шаровых шарниров и затяните их с требуемым усилием. Опустите автомобиль на землю.
