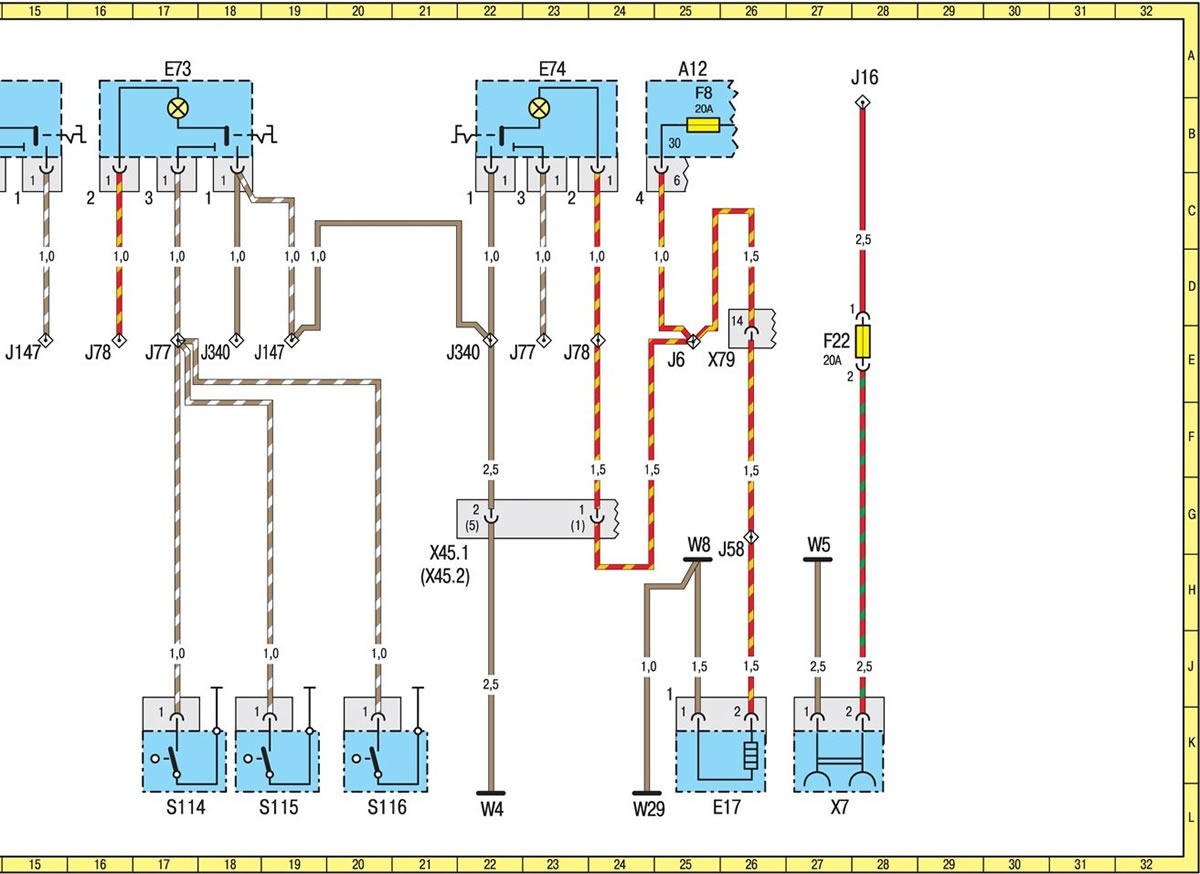

Система освещения салона
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
| A12 | Центральный монтажный блок | 25A |
| A12f8 | Предохранитель приборов освещения салона | |
| (гнездо 8) | 25B | |
| E17 | Прикуриватель | 26L |
| E43 | Лампа освещения кабины водителя | 5A |
| E69 | Лампа освещения левой части салона | 10A |
| E70 | Лампа освещения правой части салона | 12A |
| E71 | Лампа освещения задней части салона | 15A |
| E72 | Центральная лампа освещения салона | 2A |
| E73 | Центральная лампа освещения задней части салона | 18A |
| E74 | Центральная лампа освещения передней части салона | 23A |
| E89 | Лампа освещения задней части салона | 7A |
| F22 | Предохранитель (20 А) розетки в кабине | 27E |
| J3 | Вывод системы освещения салона | 4F |
| J6 | Вывод «30», защищенный предохранителем | 25E |
| J16 | Вывод «30» | 27A |
| J58 | Вывод «30» | 26G |
| J77 | Вывод системы освещения салона | 10E |
| 15E | ||
| 17E | ||
| 23E | ||
| J78 | Вывод системы освещения салона | 1E |
| 6E | ||
| 9E | ||
| 11E | ||
| 14E | ||
| 17E | ||
| 23E | ||
| J147 | Вывод соединения с «массой» указателей поворота | 16E |
| 19E | ||
| J340 | Вывод «31» | 2E |
| 5E | ||
| 10E | ||
| 13E | ||
| 18E | ||
| 22E | ||
| S41 | Контактный выключатель на правой двери | 2L |
| S42 | Контактный выключатель на левой двери | 5L |
| S43 | Контактный выключатель на правой двери | 6L |
| S114 | Контактный выключатель на левой сдвижной двери | 18L |
| S115 | Контактный выключатель на правой сдвижной двери | 19L |
| S116 | Контактный выключатель на задней двери | 21L |
| W4 | Соединение с «массой» на перегородке | |
| моторного отсека | 22L | |
| W5 | Соединение с «массой» в блоке под сиденьем | 27G |
| W8 | Соединение с «массой» на кузове | 25G |
| W29 | Соединение с «массой» на рулевой колонке | 24L |
| X45.1 | Разъем жгутов проводов рамы и крыши | |
| (базовая модификация) | 22H | |
| X45.2 | Разъем жгутов проводов рамы и крыши (LB5/ L07) | 21H |
| X79 | Разъем жгута проводов рамы и кузова | 26E |
