Электрооборудование
Электрические схемы (2000 г.)

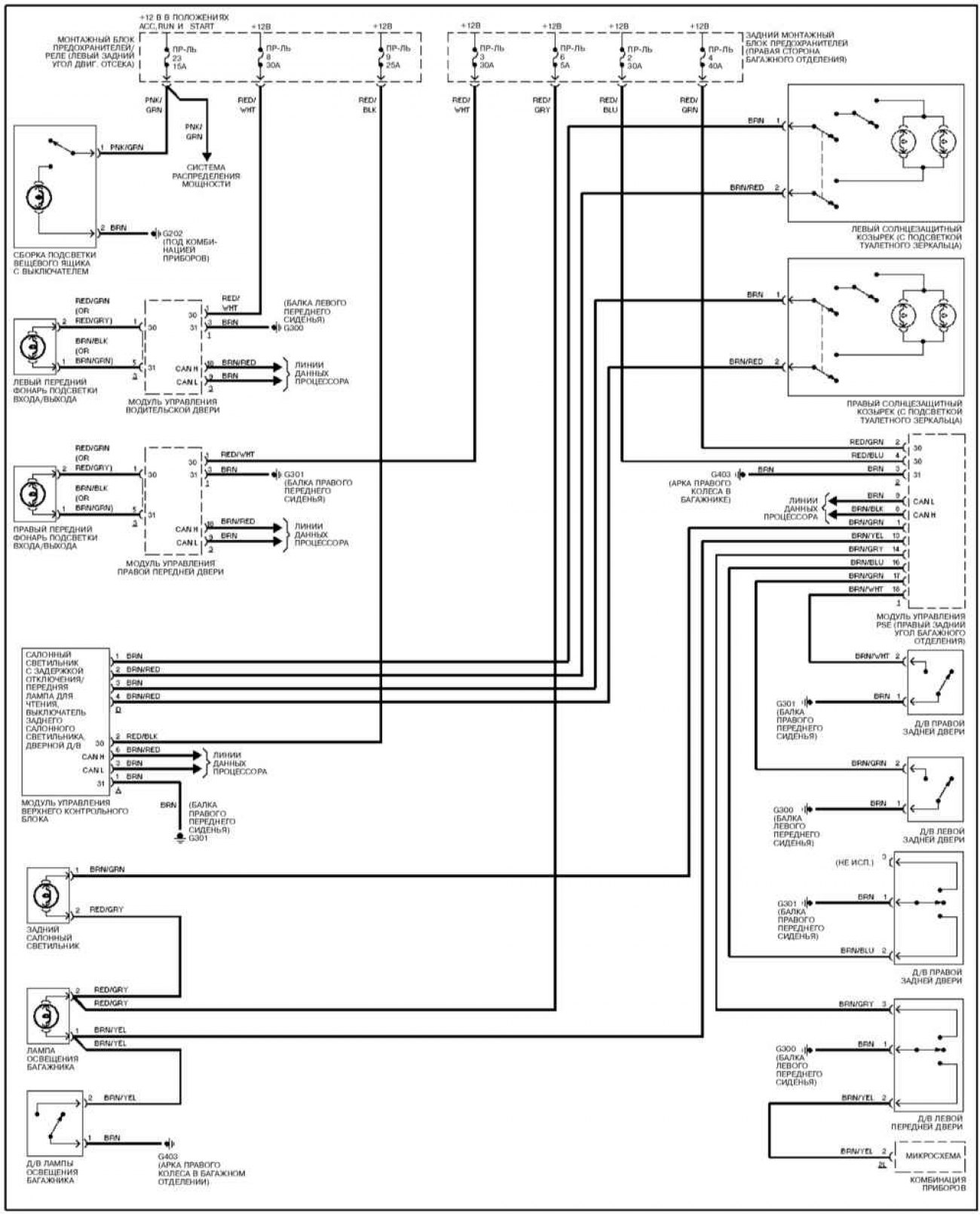

Электросхема освещения салона при открывании дверей
0
Освещение салона при открывании дверей
Открыть большую картинку в новой вкладке »
Обозначения и сокращения на схемах электрооборудования смотрите
здесь →
