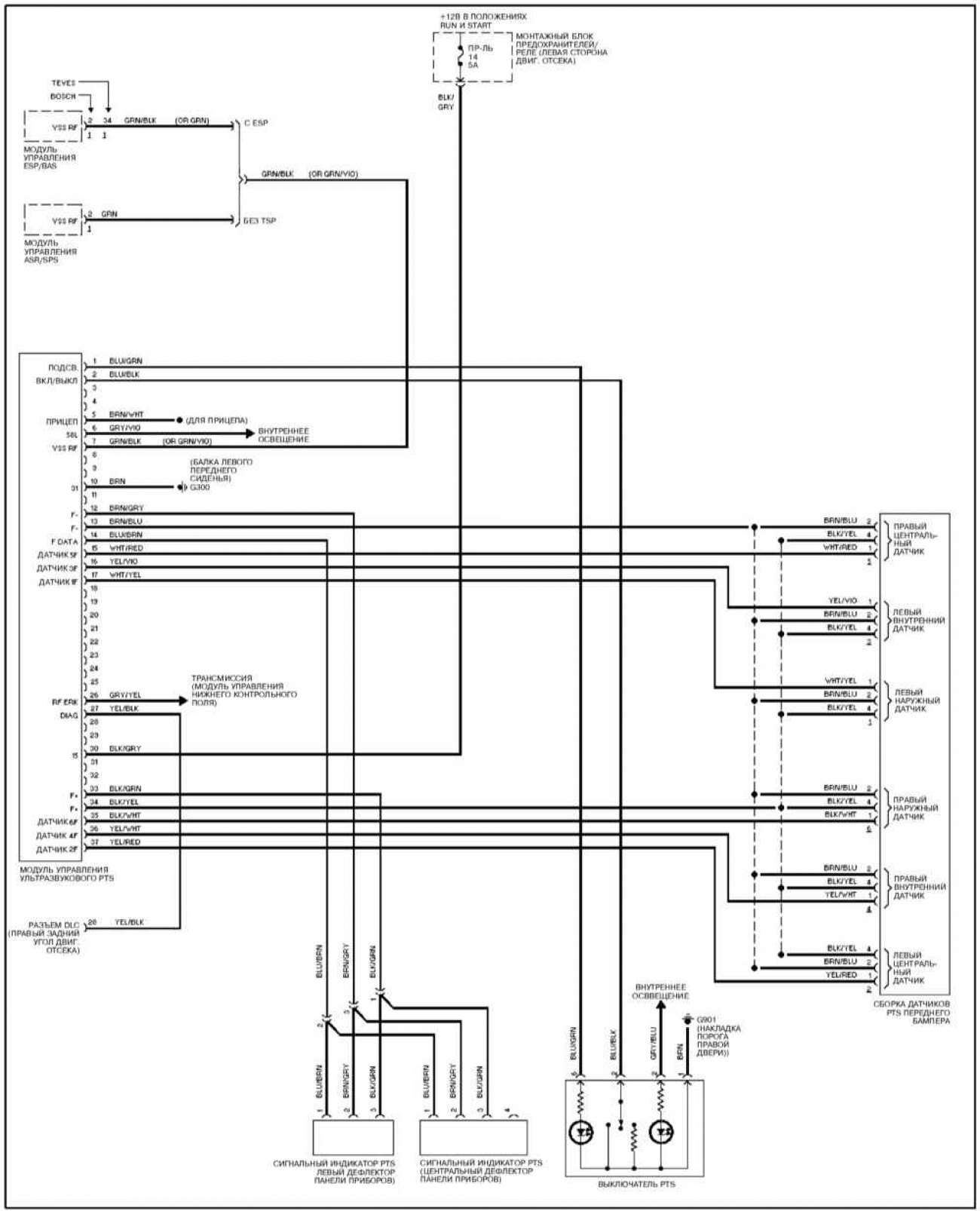

Электросхема системы Parktronic (PTS)
0
Система Parktronic (PTS)
Открыть большую картинку в новой вкладке »
Обозначения и сокращения на схемах электрооборудования смотрите
здесь →
