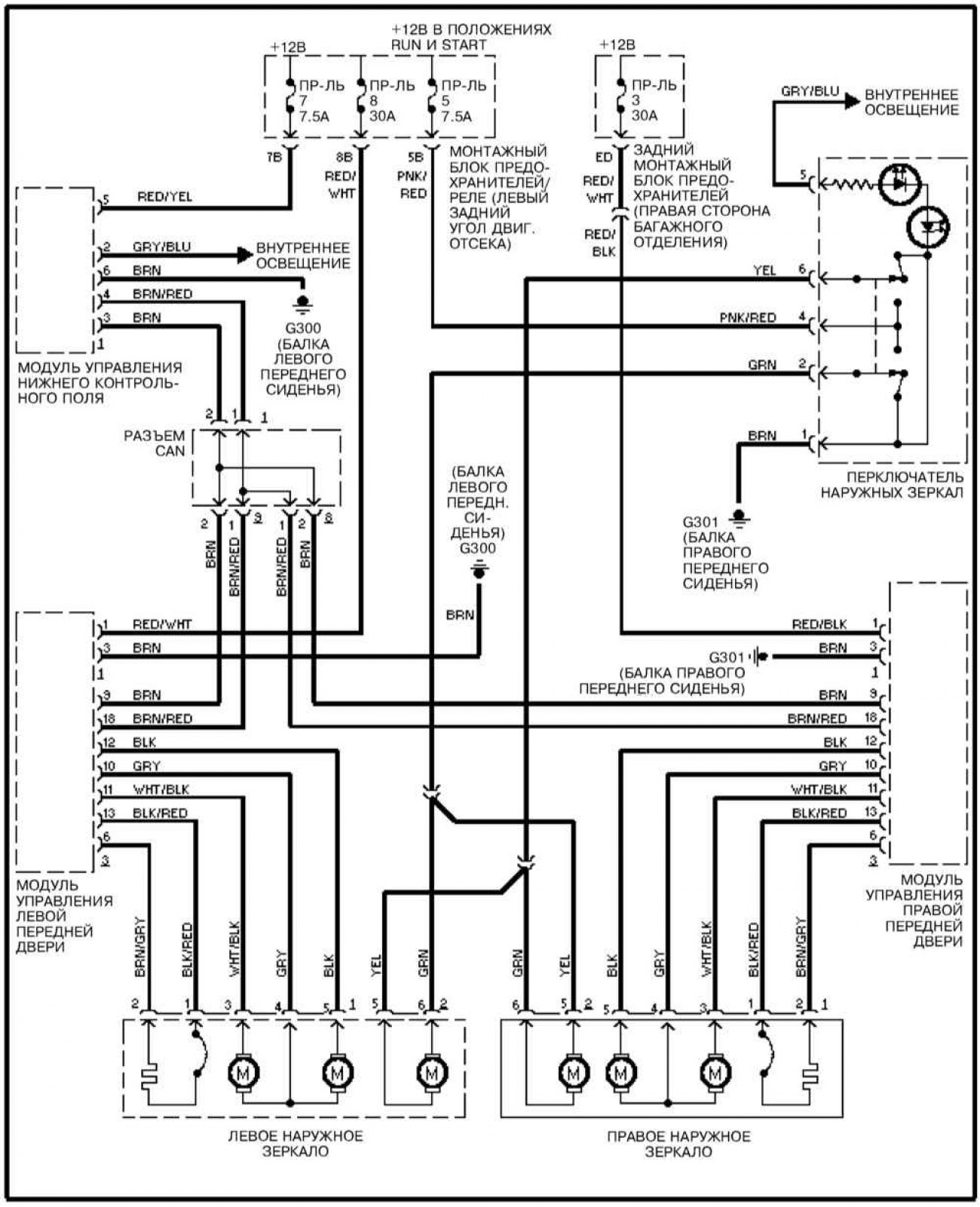

Электросхема электропривода регулировки наружных зеркал заднего вида (Mercedes-Benz C-Class W203)

0

Электропривод регулировки наружных зеркал заднего вида

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Обозначения и сокращения на схемах электрооборудования смотрите здесь →

Текст статьи получен с сайта www.MercedesMan.ru

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Статья была проверена: Родионов Артём Семёнович
