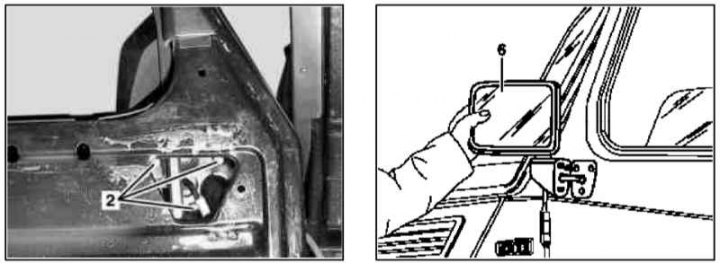

Детали установки дверного зеркала заднего вида
2 — Болты
6 — Зеркало

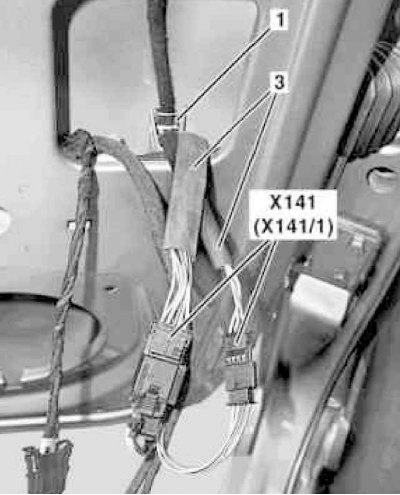

Электропроводка дверного зеркала заднего вида
1 — Фиксатор
3 — Жгут электропроводки
Х141 — Разъем электропроводки левого зеркала
Х141/1 — Разъем электропроводки правого зеркала
1. Опустите дверное стекло.
2. Снимите панель внутренней обивки двери и пленочное изоляционное покрытие (см. Раздел Снятие и установка внутренней обивки дверных сборок).
Примечание. Поврежденную изоляционную пленку следует заменить.
3. Высвободив жгут электропроводки из фиксатора. Рассоедините контактный разъем (Х141 или Х141/1).
4. Выверните болты (2) и снимите зеркало (6).
Статья была получена с портала [mercedesman]
Примечание. В процессе выворачивания болтов придерживайте зеркало снаружи.
5. Установка производится в обратном порядке, - проследите за правильностью прокладки жгута электропроводки (3), который не должен прихватываться опущенным в нижнее положение стеклом.
