Детали установки ГТЦ (на примере моделей с АТ, версия 1)

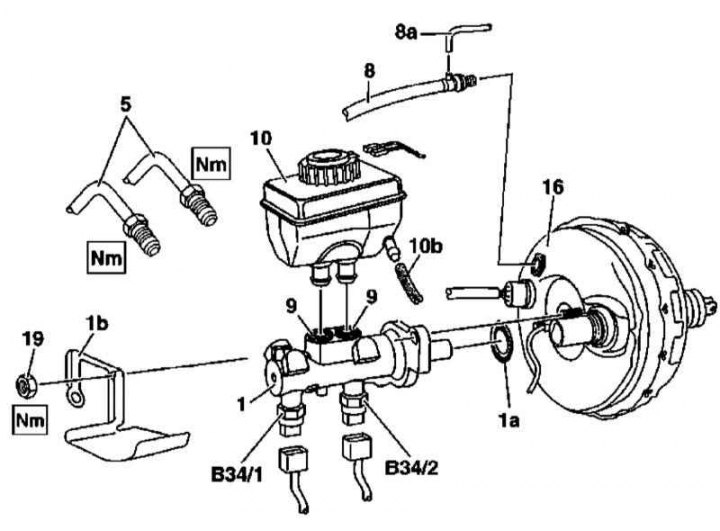

Детали установки ГТЦ (на примере моделей с АТ, версия 2)

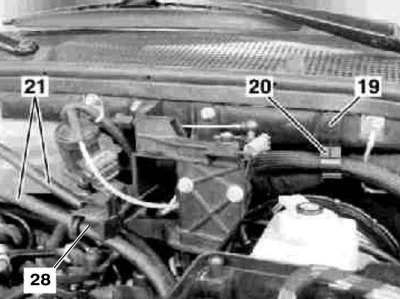

Снятие/установка тормозного усилителя

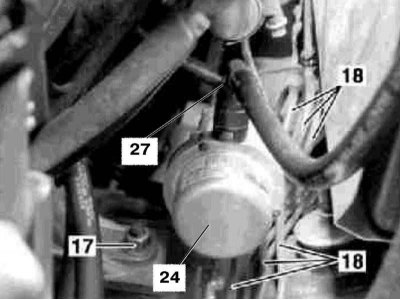

Снятие/установка тормозного усилителя
21 — Шланги
28 — Кронштейн
1. Иллюстративный материал по процедуре снятия/установки тормозного усилителя представлен на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки, если обратное не указано особо.
2. Откройте капот и зафиксируйте его в вертикальном положении.
Статья была заимствована с сайта: mercedesman.ru
3. Снимите панели отделки силового агрегата и крышки монтажного блока предохранителей/реле.
4. Отсоедините электропроводку от резервуара ГТЦ (10).
5. Отсоедините вакуумную линию (8) от тормозного усилителя (16).
6. На дизельных моделях высвободите из фиксаторов на переборке вакуумную линию (8а), а также вспомогательную линию.
7. Отсоедините от вакуумного насоса (24) шланг (27).
8. Высвободите шланги (21) из кронштейна (28).
9. Отделите шланги от монтажного блока предохранителей/реле и отведите из к двигателю.
10. Предварительно промаркировав, отсоедините от ГТЦ тормозные лини (5), - сразу же закупорьте открытые концы штуцерных разъемов.
11. При соответствующей комплектации отсоедините электропроводку от датчиков 1 и 2 тормозного давления ESP (B4/1 и В34/2), - отпустите фиксаторы с нижних сторон разъемов.
12. Отдайте самоконтрящиеся гайки (19) крепления ГТЦ (1), - гайки подлежат замене в обязательном порядке.
13. При соответствующей комплектации снимите термозащитный экран (1b).
14. При соответствующей комплектации снимите с переборки двигательного отсека сирену противоугонной сигнализации.
15. Потянув строго горизонтально, снимите ГТЦ с блока тормозного усилителя и перенесите его на верстак.
16. Проверьте цилиндр на наличие признаков развития утечек с задней стороны первичного поршня, в случае необходимости замените сборку.
17. На моделях с РКПП отсоедините от резервуара ГТЦ шланг оператора привода сцепления (10b), - сразу же закупорьте открытый конец штуцерного разъема.
18. Откачайте из резервуара (10) тормозную жидкость, затем, потянув вертикально, снимите его со сборки ГТЦ (1).
19. Проверьте состояние уплотнительных посадочных втулок (9), в случае необходимости произведите замену.
20. Установка производится в обратном порядке, - не забудьте заменить уплотнительное кольцо (1а) и самоконтрящиеся гайки крепления цилиндра.
21. В заключение прокачайте тормозную систему (см. Раздел Прокачка тормозной системы).
