Снятие
Переднее сидение на моделях Седан и Универсал
1. Переместите до упора назад и опустите подушку сидения. Снимите декоративные крышки и отвинтите передние болты крепления от направляющих сидения.
2. Переместите сидение до упора вперед и поднимите подушку сидения, затем отвинтите болты, крепящие заднюю часть направляющих сидения.
3. Переместите сидение вперед, снимите его с внутренней направляющей и извлеките из автомобиля.
Переднее сидение на модели Купе
1. Переместите до упора назад и опустите подушку сидения. Снимите декоративные крышки и отвинтите передние болты крепления от направляющих сидения.
2. Переместите сидение до упора вперед и поднимите подушку сидения, затем отвинтите болты, крепящие заднюю часть направляющих сидения.
3. Снимите крышку с задней части внутренней направляющей сидения и отвинтите винт крепления направляющей.
4. Отклоните сидение назад, затем, при наличии, отсоедините от сидения вакуумную трубку и электрический разъем и извлеките сидение из автомобиля.
Заднее сидение на модели Седан
1. Освободите фиксаторы, расположенные в основании подушки заднего сидения, затем поднимите подушку и извлеките ее из автомобиля.
2. Отвинтите болты, крепящие нижнюю часть спинки заднего сидения.
3. Переместите спинку заднего сидения вверх, при этом она выйдет из верхних фиксаторов, и извлеките ее из автомобиля.
Заднее сидение на модели Универсал

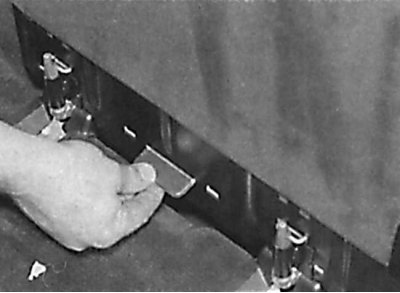

Нажатие ручки перед снятием подушки заднего сидения с шарнирных штифтов

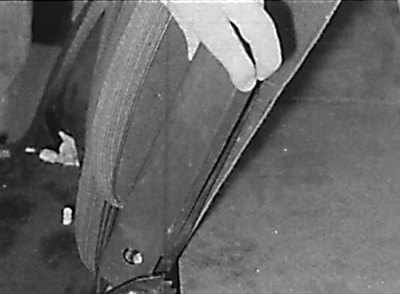

Снятие декоративной накладки с боковой стороны спинки заднего сиденья
Оригинальная статья находится на портале (MERCEDESMAN.ru)

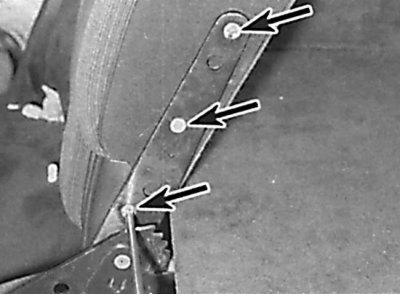

Расположение винтов крепления шарнира к спинке заднего сиденья

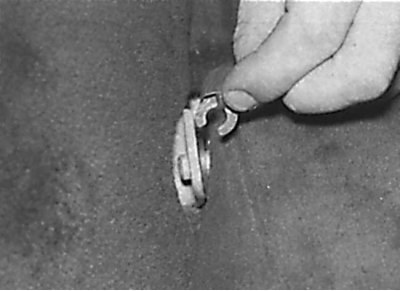

Снятие крепежной скобы с наружного шарнирного штифта перед снятием спинки заднего сиденья
1. Левое и правое сидение на модели Универсал снимаются одинаково.
2. Отожмите подушку заднего сидения, затем нажмите ручку на нижней части сидения и снимите подушку заднего сидения с шарнирных штифтов (см. рис. Нажатие ручки перед снятием подушки заднего сидения с шарнирных штифтов).
3. Отсоедините крепление ремня безопасности заднего сидения и снимите его со спинки сиденья.
4. Наклоните спинку заднего сидения вперед и снимите с боковой стороны спинки декоративную накладку. Отвинтите винты, крепящие спинку заднего сидения к шарниру, затем снимите скобу крепления наружного штифта шарнира и извлеките спинку сидения из автомобиля (см. рис. Снятие декоративной накладки с боковой стороны спинки заднего сиденья, Расположение винтов крепления шарнира к спинке заднего сиденья, Снятие крепежной скобы с наружного шарнирного штифта перед снятием спинки заднего сиденья).
Заднее сидение на модели Купе
1. Левое и правое сидение снимаются одинаковым образом.
2. Освободите фиксатор в нижней части подушки сидения, затем поднимите подушку и извлеките ее из автомобиля.
3. Отвинтите болт крепления в нижней части спинки заднего сидения, затем переместите спинку вверх, при этом она выйдет из верхних фиксаторов, и извлеките ее из автомобиля.
4. При необходимости, после снятия спинок задних сидений отвинтите, и снимите подлокотник.
Установка
Переднее сидение на моделях Седан и Универсал
1. Установка производится в последовательности, обратной снятию. При установке сидения проверьте, чтобы оно точно вошло во внутреннюю направляющую.
Переднее сидение на модели Купе
1. Установка производится в последовательности, обратной снятию. Затяните болты крепления сидения требуемым моментом.
Заднее сидение на модели Седан
1. Установка производится в последовательности, обратной снятию.
Заднее сидение на модели Универсал
1. Установка производится в последовательности, обратной снятию.
Заднее сидение на модели Купе
1. Установка производится в последовательности, обратной снятию.
