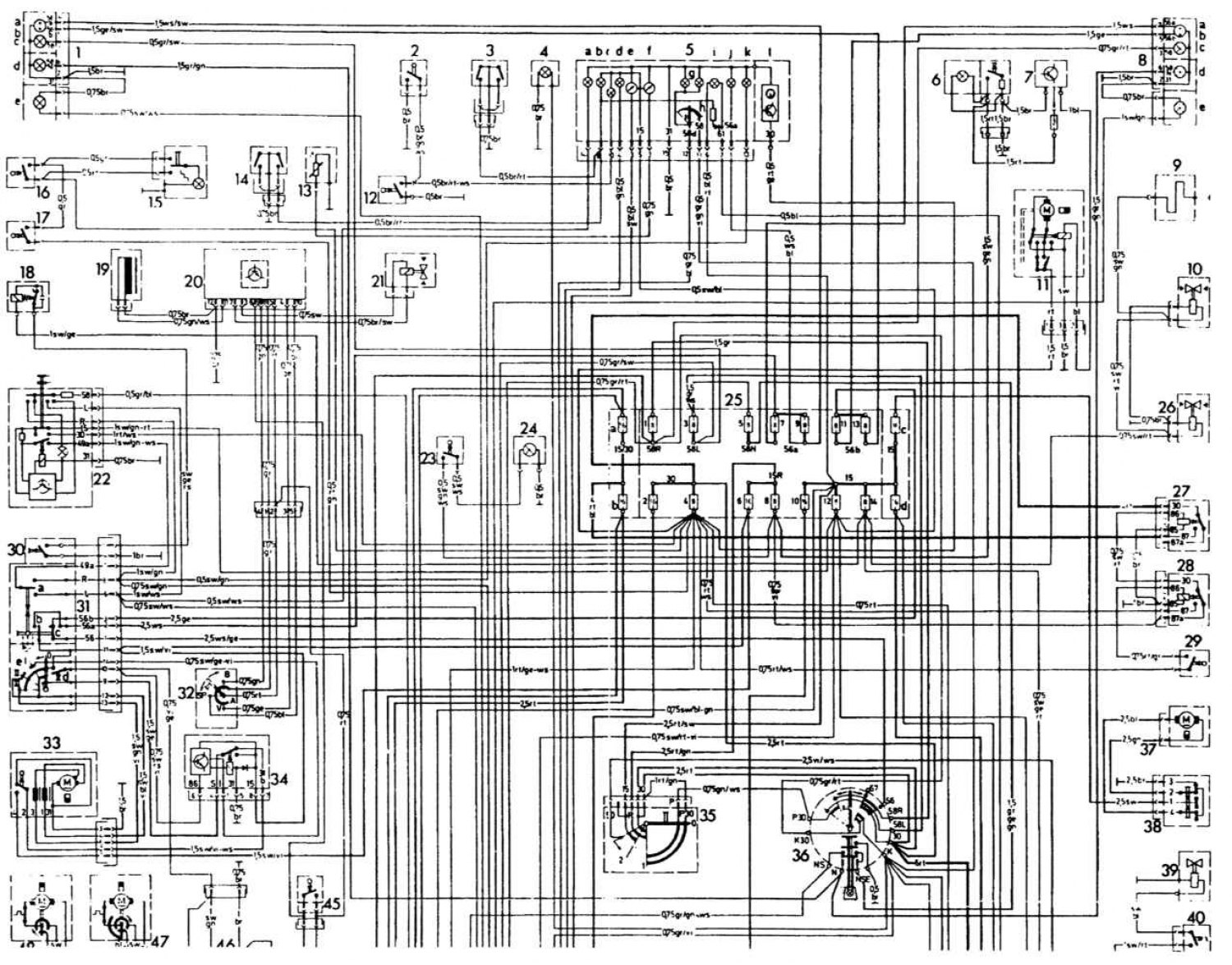

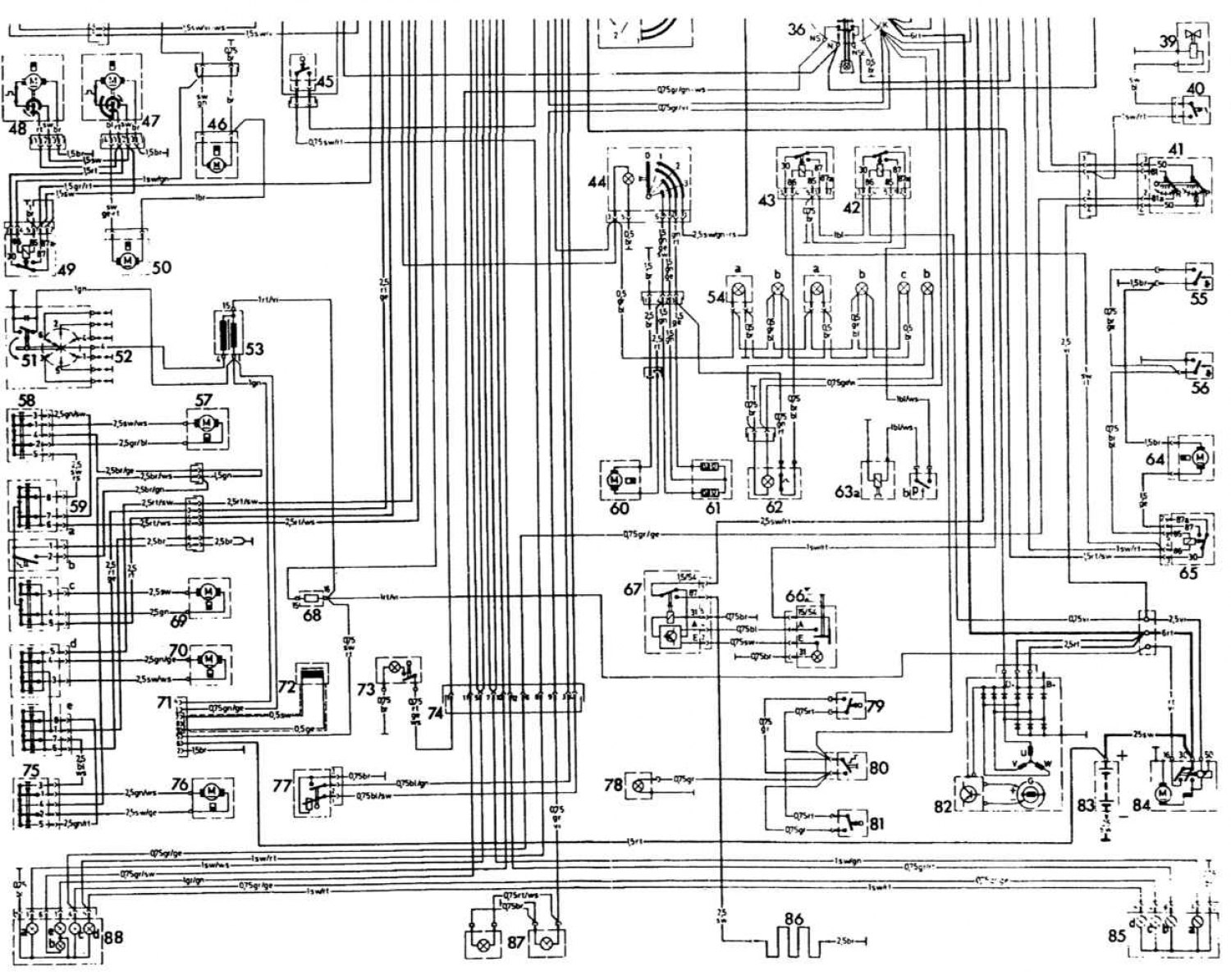

Модели «280» с двигателем 123.030

1

Левая блок-фара:

а

• нить дальнего света

b

• нить ближнего света

с

• лампа габаритного/стояночного света

d

• лампа противотуманного света

e

• лампа указателя поворота

2

Датчик контрольной лампы уровня тормозной жидкости

3

Контактный датчик износа накладок левого переднего тормоза

4

Лампа освещения кулисы рычага переключения передач*

5

Комбинация приборов:

а

• контрольная лампа левого указателя поворота

b

• контрольная лампа износа тормозных накладок

с

• контрольная лампа уровня тормозной жидкости и включения стояночного тормоза

d

• контрольная лампа резерва топлива

e

• указатель уровня топлива

f

• указатель температуры охлаждающей жидкости

g

• лампы освещения приборов

h

• реостат освещения приборов

i

• контрольная лампа разряда аккумуляторной батареи

j

• контрольная лампа дальнего света фар

k

• контрольная лампа правого указателя поворота

l

• электронные часы

6

Прикуриватель с лампой освещения пепельницы

7

Радиоприемник*

8

Правая блок-фара:

а

• нить дальнего света

b

• нить ближнего света

с

• лампа габаритного/стояночного света

d

• лампа противотуманного света

e

• лампа указателя поворота

9

Спираль обогрева автоматической воздушной заслонки

10

Электромагнитный запорный клапан топлива холостого хода II

11

Автоматическая антенна*

12

Выключатель контрольной лампы стояночного тормоза

13

Датчик температуры охлаждающей жидкости

14

Контактный датчик износа накладок правого переднего тормоза

15

Передний плафон с выключателем

16

Выключатель плафона в стойке левой двери

17

Выключатель плафона в стойке правой двери

18

Двухтональный звуковой сигнал (фанфары)

19

Датчик программного регулятора скорости движения*

20

Усилитель программного регулятора скорости движения*

21

Исполнительный привод дроссельной заслонки*

22

Выключатель/реле-прерыватель 4-сторонней аварийной сигнализации

23

Выключатель плафона освещения вещевого ящика

24

Плафон освещения вещевого ящика

25

Блок плавких предохранителей

26

Электромагнитный запорный клапан топлива холостого хода I

27

Реле I включения стеклоподъемников*

28

Реле II включения стеклоподъемников*

29

Дверной выключатель стеклоподъемника*

30

Выключатель звукового сигнала

31

Комбинированный подрулевой переключатель:

а

• переключатель указателей поворота

b

• переключатель сигнализации светом фар

с

• переключатель света фар

d

• выключатель омывателя ветрового стекла

e

• переключатель скорости очистителя ветрового стекла

I

• прерывистая работа

II

• малая скорость

III

• большая скорость

32

Переключатель программного регулятора скорости движения:

А

• выключено

V

• замедление/настойка

SP

• возврат на прежнюю скорость движения

В

• разгон/настройка

33

Электродвигатель очистителя ветрового стекла

34

Реле прерывистого режима работы очистителя ветрового стекла

35

Включатель зажигания

36

Поворотный выключатель освещения

37

Электродвигатель люка в крыше

38

Выключатель люка в крыше с электроприводом*

39

Электромагнитный клапан автоматической трансмиссии*

40

Выключатель ножного включения низшей передачи*

41

Выключатель блокировки стартера и света заднего хода*

42

Реле кондиционера II*

43

Реле кондиционера I*

44

Выключатель вентилятора с освещением

45

Выключатель стоп-сигналов

46

Насос омывателя ветрового стекла

47

Электродвигатель очистителя левой фары*

48

Электродвигатель очистителя правой фары*

49

Реле очистителей фар*

50

Насос омывателей фар*

51

Распределитель зажигания*

52

Свечи зажигания

53

Катушка зажигания

54

Освещение:

а

• ручки направления потока воздуха

b

• ручки управления отопителем

с

• переключатель*

55

Термоэлектрический выключатель (62°C) осушителя кондиционера*

56

Термоэлектрический выключатель (100°C)

57

Электродвигатель стеклоподъемника левой задней двери*

58

Выключатель стеклоподъемника левой задней двери*

59

Блок выключателей стеклоподъемников*:

а

• выключатель стеклоподъемника левой задней двери*

b

• предохранительный выключатель

с

• выключатель стеклоподъемника левой передней двери

d

• выключатель стеклоподъемника правой передней двери

e

• выключатель стеклоподъемника правой задней двери

60

Электродвигатель вентилятора

61

Добавочное сопротивление электродвигателя вентилятора

62

Переключатель выбора температуры воздуха системы кондиционирования с освещением*

63а

Электромагнитная муфта включения компрессора кондиционера*

63b

Датчик аварийного давления компрессора кондиционера* (включение при 2,6 кгс/см², выключение при 2,0 кгс/см²)

64

Добавочный вентилятор*

65

Реле добавочного вентилятора*

66

Выключатель обогрева заднего стекла

67

Реле времени обогрева заднего стекла

68

Добавочное сопротивление 1,8 Ом

69

Электродвигатель стеклоподъемника левой передней двери*

70

Электродвигатель стеклоподъемника правой передней двери*

71

Колодка диагностики

72

Датчик ВМТ

73

Лампа освещения багажного отделения

74

Разъем проводки к потребителям задней части автомобиля

75

Выключатель стеклоподъемника правой задней двери*

76

Электродвигатель стеклоподъемника правой задней двери*

77

Датчик указателя уровня топлива

78

Задний плафон освещения салона

79

Выключатель плафона в стойке левой задней двери*

80

Выключатель заднего плафона освещения салона*

81

Выключатель плафона в стойке правой задней двери*

82

Генератор с электронным регулятором напряжения

83

Аккумуляторная батарея

84

Стартер

85

Правый задний фонарь:

а

• лампа указателя поворота

b

• лампа красного/стояночного света

с

• лампа света заднего хода

d

• лампа стоп-сигнала

86

Элемент обогрева заднего стекла*

87

Лампа освещения номерного знака

88

Левый задний фонарь:

а

• лампа указателя поворота

b

• лампа красного/стояночного света

с

• лампа света заднего хода

d

• лампа стоп-сигнала

e

лампа противотуманного света
