A 463.323 modell példáján (M612 motor)

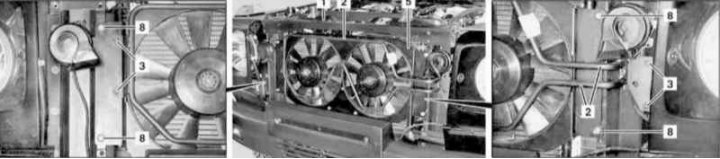

Kiegészítő ventilátor szerelvény beépítési részletek a 463.323 modelleken (1/2)
1 - Felső keresztirányú válaszfal; 2 - Szervokormány folyadékhűtő tekercs; 3 - Csavarok; 5 - Kiegészítő ventilátor szerelvény; 8 - Dió
Kiegészítő ventilátor szerelvény beépítési részletek a 463.323 modelleken (2/2)
4 - Bekötési csatlakozó; 6 - Segédventilátorok bekötése; 7 - Kerékív-díszlap
1. A megfelelő konfigurációjú modelleken (kód ET2) aktiválja a TELE AID segélyhívó rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szolgáltatási módjának aktiválása / deaktiválása).
2. Kapcsolja be a kiegészítőt, és csatlakoztassa az eredeti akkumulátorhoz, majd válassza le a negatív kábelt az akkumulátorról.
7 - Segéd akkumulátor
8 - A modul pozitív vezetékének kivezetése
9 - A modul negatív vezetékének kivezetése
W10 - Akkumulátor földelés
3. Távolítsa el az elülső rácsot (fejezetet lásd Test).
4. Távolítsa el a keret felső elülső kereszttartóját (1) és a motorháztetőrögzítő zárral összeszerelve vegye félre.
5. Csavarja ki a rögzítőcsavarokat (3) a tekercsből (2) szervokormány folyadékhűtés.
6. Távolítsa el a díszburkolatot (öltözőszekrény) bal első kerékívek (7).
7. Húzza ki a csatlakozót (4) kiegészítő ventilátor szerelvény (5), összeszereléskor ne felejtse el cserélni a kötésszalagokat.
8. Nyomja meg a vezetékeket (6) kiegészítő ventilátor szerelvény (5) a lyukba (nyíl) a szekrényben (7).
9. Adj diót (8) és a tekercs felhúzásával és oldalra tolásával (2) szervokormány hűtése, távolítsa el a kiegészítő ventilátor szerelvényt (5).
10. A beszerelés fordított sorrendben történik. A megfelelő konfigurációjú modelleken ne felejtse el kikapcsolni a TELE AID rendszer szervizmódját (lásd szakasz lásd szakasz A TELE AID segélyhívó rendszer szolgáltatási módjának aktiválása / deaktiválása).
11. Végezetül törölje a fedélzeti öndiagnosztikai rendszer processzorának memóriáját (fejezetet lásd Motor elektromos rendszerek).
