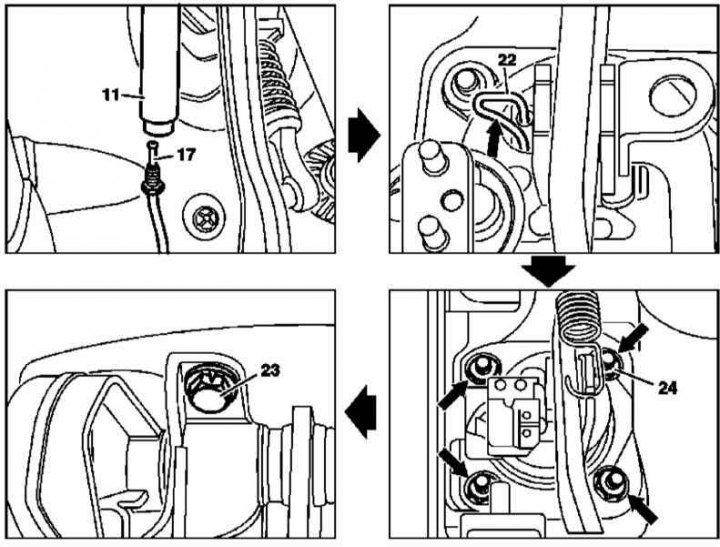

Деталі установки педального вузла

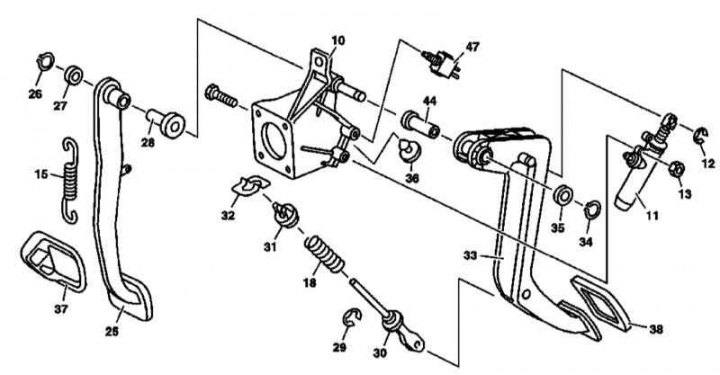

Конструкція педального вузла
10 - Утримувач; 11 - ГТЦ; 12 - Стопорне кільце; 13 - Гайка; 15 - Поворотна пружина; 18 - Допоміжна пружина; 25 - Педаль ножного гальма; 26 - Стопорне кільце; 27 - Шайба; 28 - Втулка; 29 - Стопорне кільце; 30 - Шток штовхача; 31 - Пружинна пластина; 32 - Фіксатор; 33 - Педаль зчеплення; 34 - Стопорне кільце; 35 - Шайба; 37 - Накладка колодки гальмівної педалі; 38 - Накладка колодки педалі зчеплення; 44 - Втулка
Примітка. Див. також Розділ Зняття та встановлення головного циліндра.
1. Деталі установки педального вузла показані на ілюстрації, до якої відносяться всі посилання, що зустрічаються в тексті.
2. Зніміть кришку зліва під панеллю приладів та лівий передній килимок.
3. Зніміть шланг, що з'єднує резервуар гальмівної рідини з ГТЦ (11).
4. Від'єднайте від ГТЦ (11) гідравлічну лінію (17).
5. Від'єднайте електропроводку від датчика-вимикача стоп-сигналів.
6. У разі відповідної комплектації від'єднайте електропроводку від датчика педалі зчеплення.
7. Від'єднайте від педалі ножного гальма поворотну пружину.
8. Вийміть блокатор (22) і зніміть з гальмівної педалі складання несучого кронштейна.
9. Віддайте гайки (24) кріплення тримача педального складання до перебирання рухового відсіку.
10. Викрутіть верхній болт (23) кріплення педалі.
11. Подавши педальне складання назад, зніміть її опорну пластину з кріпильних шпильок, потім під кутом витягніть її з колодязя ножа.
12. У разі потреби зробіть розбирання педального вузла.
13. Установка провадиться у зворотному порядку.
Датчик-вимикач стоп-сигналів
Деталі установки датчика-вимикача стоп-сигналів
1. Деталі установки датчика-вимикача стоп-сигналів показані на ілюстрації, до якої відносяться всі посилання, що зустрічаються в тексті.
2. Зніміть кришку зліва під панеллю приладів.
3. Від'єднайте від датчика-вимикача стоп-сигналів (S9) електропроводку.
(Статтю отримано з цього порталу: MercedesMan.ru)
4. Відпустіть фіксатор (2) і зніміть датчик-вимикач (S9).
5. Витягніть плунжер (1) датчика до упору назовні, відіжміть педаль (24) і встановіть датчик-вимикач на своє штатне місце, простеживши за надійністю защіпки фіксатора (2), регулювання датчика-вимикача відбувається автоматично.
6. Подальша установка проводиться у порядку, зворотному порядку демонтажу компонентів.
