4. Зазор заслонки второй камеры
Значение: X = 0.02±0.01 мм.
Используется специальный прибор фирмы (Рис. 5).
Внимание: заслонку первом камеры не регулировать.

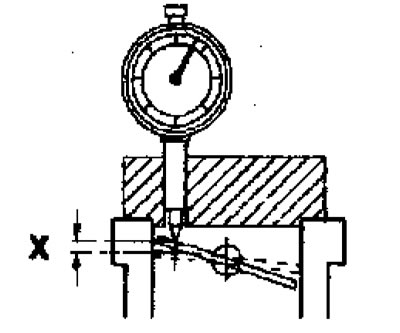

Рис. 5. Замер зазора II камеры.
5. Регулировка пневмопривода II камеры
Значения:
- y = 0.8 + 0.2 мм
- z = 0.4 + 0.2 мм.
а) Подать напряжение в 1 2 В на ножку 2 и 8 (Рис. 8).
б) Присоединить вакуумный насос и создать разряжение 250 mBar (Рис. 8). Шток должен войти полностью и открыть заслонку.
в) Убедиться в том, что рычаг дроссельной заслонки (В, Рис. 3) находится в упоре винта (А).
г) Замерить зазоры в показанных точках (Рис. 6).

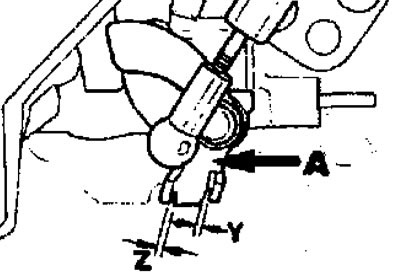

Рис. 6. Пневмопривод II камеры.
д) При необходимости подогнуть рычажки (Рис. 6).
6. Проверка электрических частей
Во избежании повреждения проверку необходимо проводить в соответствии с инструкцией по применению прибора.
На ножки разъема 4, 5, 7 не должно быть подано напряжение 12 В!
6-1. Регулятор дроссельной заслонки.
Замерить сопротивление, как показано на рис. 7а.

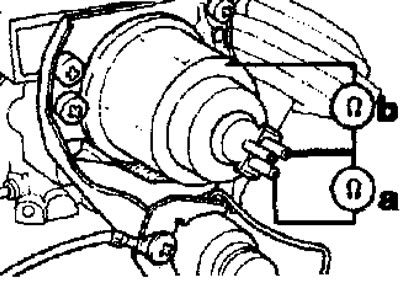

Рис. 7. Привод заслонки.
Номинальное значение: 0.9-1.7 Ω
Замерить 7В
Номинальное значение: ∞ Ω
6.2. Клапан-регулятор.
Замерить сопротивление между ножками 2 и 3, 2 и 8.
Статья основана на данных сайта MercedesMan.ru
Номинальное значение: 20-70 Ω
Замерить на сопротивление потенциометра между:
а) Ножки 4 и 5 — 1,4-2,6 kΩ
б) Ножки 4 и 7 — номинальное значение: мин 400 Ω; макс. 1,4-2,4 kΩ
При этом необходимо подсоединить вакуумный насос.
6.3. Температурный датчик системы охлаждения.
Измерить сопротивление, как показано на рис. 9.
Номинальное значение:
- до 20°C — 2-3 kΩ
- до 80°C — 290-370 Ω
6.4. Потенциометр заслонки.
Замерить сопротивление, как показано на рис. 10а.
Номинальное значение: 2,4-2,6 Ω
10 В - макс. 1,4-2,6 Ω; мин. 270 Ω
