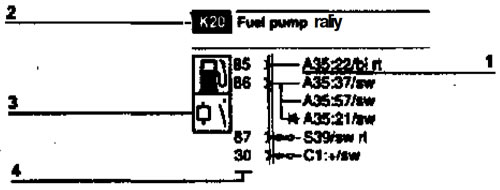

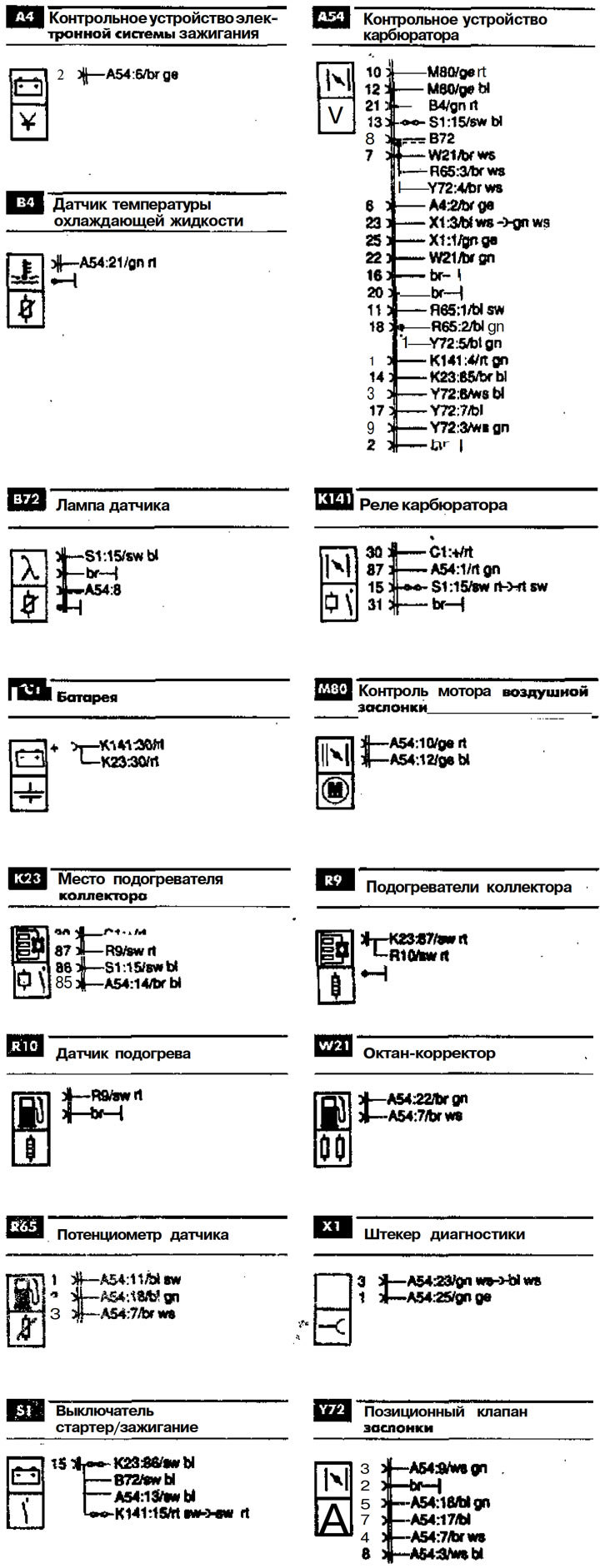

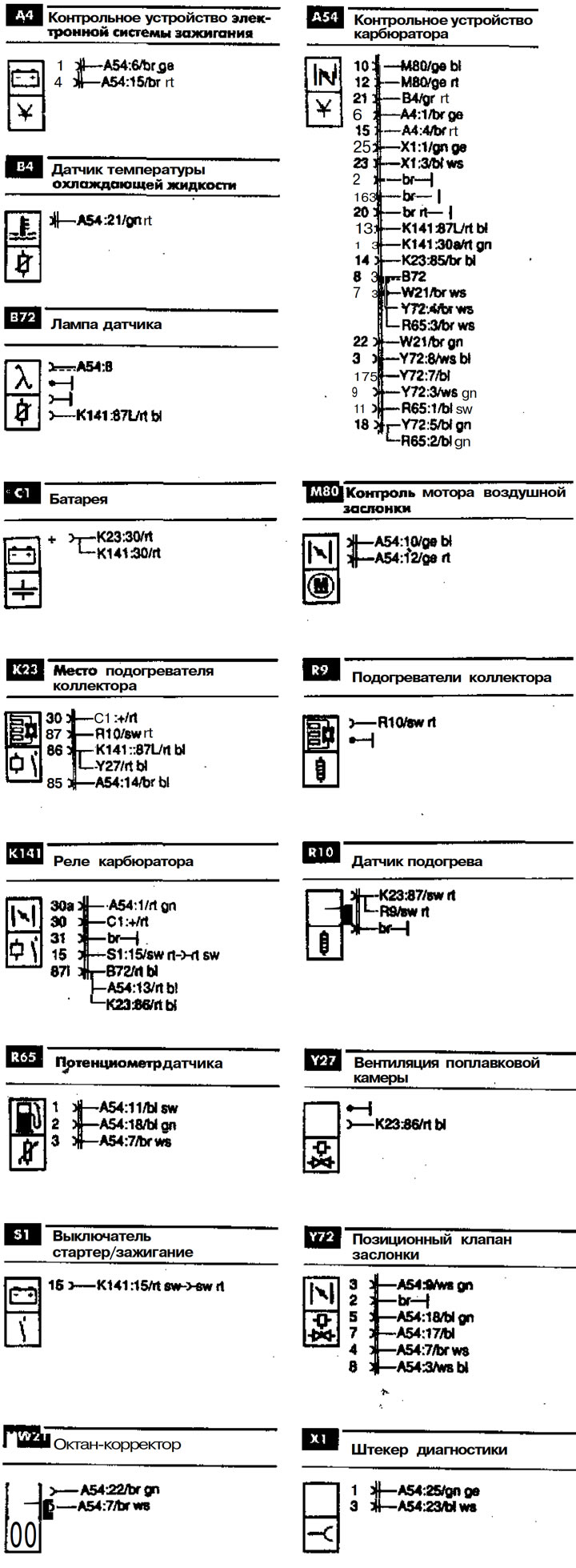

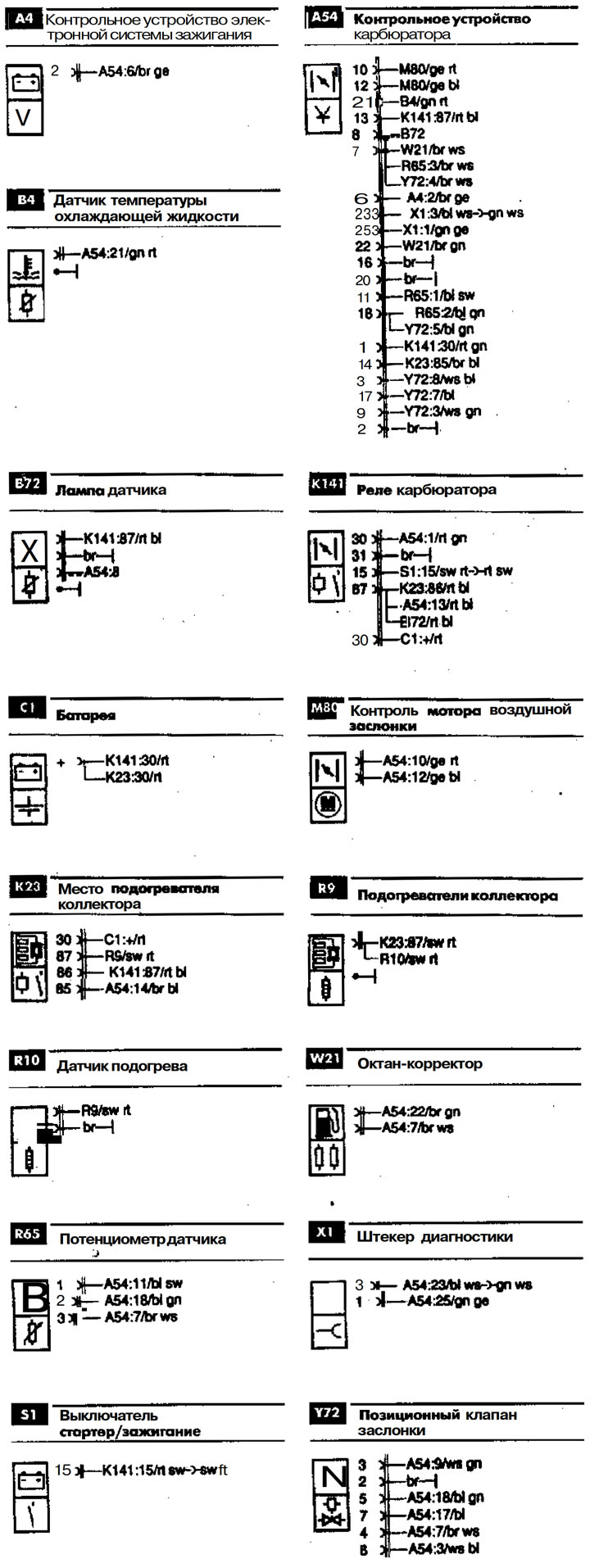

Электрические схемы карбюраторов

Оглавление: 1. Адрес кода ↡ 2. Компонент кода ↡ 3. Графический символ ↡ 4. Код терминала ↡ Электронное контрольное устройство…↡ Электрические схемы ↡ Электронное контрольное устройство…↡ Электрические схемы ↡ Электронное контрольное устройство…↡ Электрические схемы ↡

1. Адрес кода

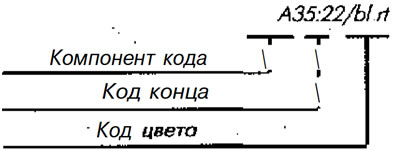

Адрес устанавливает назначение и цвет провода, нахождение другого конца провода в электрической схеме автомобиля.

- Компонент кода показывает место, где присоединена другая часть провода.

- Компонент конца указывает маркировку в разъеме дистанционного контроля.

- Цвет показывает цвет провода в электрическом пучке.

Коды цвета

bl	голубой	rs	розовый
br	коричневый	rt	красный
el	кремовый	sw	черный
ge	желтый	vi	фиолетовый
gn	зеленый	ws	белый
gr	серый	hbl	светло-голубой
nf	нейтральный	hgn	светло-зеленый
or	оранжевый	rbr	светло-коричневый

2. Компонент кода

Часть кода включает букву и номер. Буква указывает групповую часть, а цифра - специальную часть. Каждый компонент кода для легкости отыскания сопровождается описанием.

3. Графический символ

Графический символ используется для помощи в отыскании неисправности в том случае, если транспарант электрофицирован. Символ может приводиться в системах ISO и DIN.

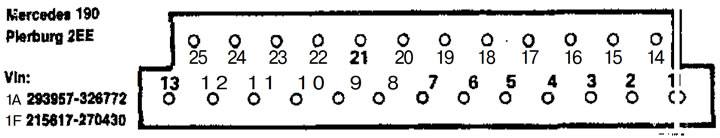

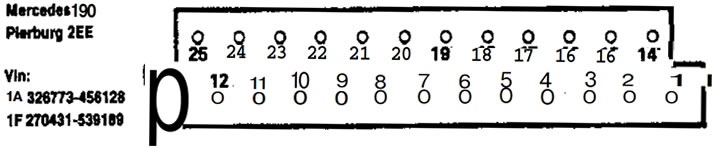

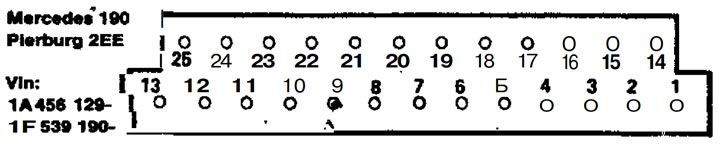

4. Код терминала

Указывает номер провода в разъеме дистанционного контроля. Нормальная маркировка приводится в системе DIN. Большинство разъемов имеют нумерацию штекеров. Если нумерации нет, то необходимо смотреть номер на проводе.
