Заўвага. Асобныя характарыстыкі прыведзены таксама ў тэксце Кіраўніка і ў выпадку абавязковасці іх выканання выдзелены тоўстым шрыфтам.
Прызначэнне і размяшчэнне засцерагальнікаў
Мантажны блок F2

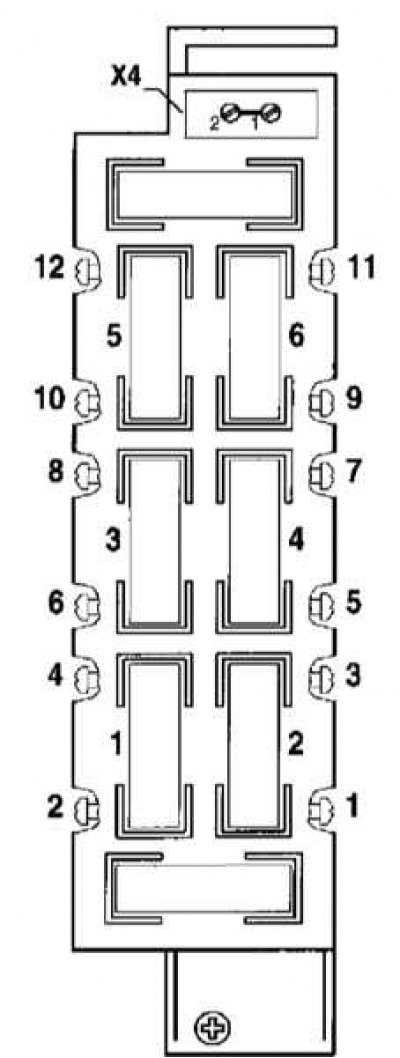

Схема размяшчэння засцерагальнікаў у мантажным блоку F2
Мантажны блок F3

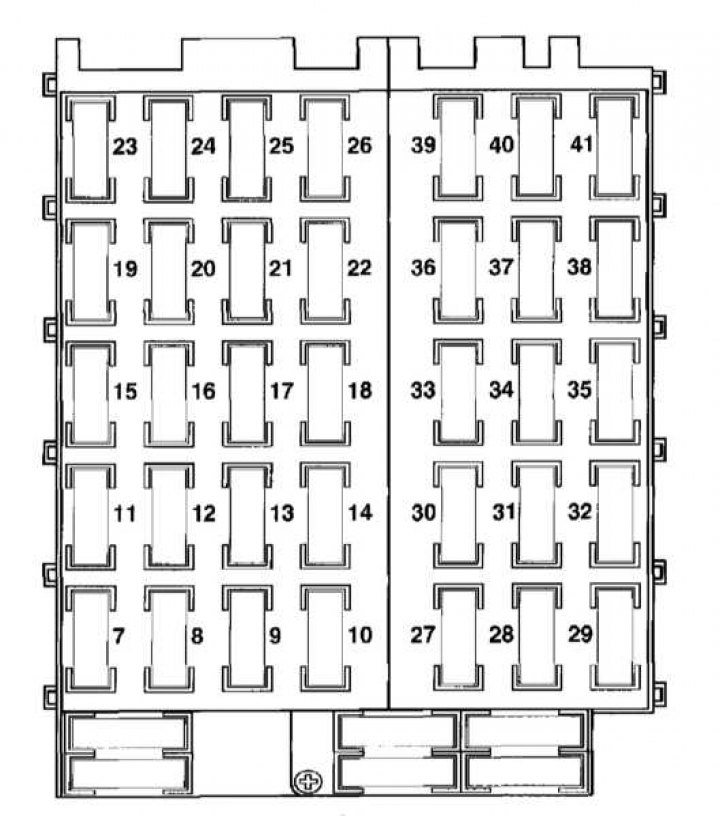

Схема размяшчэння засцерагальнікаў у мантажным блоку F3
Засцерагальнік | Контур | Ток, А | Падлучэнне |
| 1 | Ці не падлучаны | ||
| 2 | 30 | 30 | Рэле дапаможнага вентылятара кандыцыянера паветра |
| 3 | 15R | 30 | Электраматор прывада шклоачышчальнікаў (09/95) |
| 4 | 30 | 40 | Электраматор прывада шклоачышчальнікаў (08/95) |
| 5 | 15 | 40 | Папярэдні засцерагальнік задняга мантажнага блока (у багажным аддзяленні) |
| 6 | 30 | 40 | Абаграванне задняга шкла (акрамя Купэ) - да 1995 г, з 09/95 паветраная помпа AIR, святло для руху днём DRL |
* Засцерагальнік № 6 знаходзіцца ў мантажным блоку F1. | |||
| 7 | 58L | 10 | Да 1992 г ачышчальнікі лінзаў фар/ з 1993 не падлучаны |
| 8 | 58L | 7.5 | Левы паркавальны агонь, Правы задні габарытны агонь, Левы габарытны агонь |
| 9 | 58R | 7.5 (15) | Правы паркавальны агонь, Правы задні габарытны агонь, Ліхтар падсвятлення нумарнога знака, Ачышчальнікі лінзаў фар, Пераключальнік вонкавых светлавых прыбораў (з 1993), Дыёдная матрыца павышэння абаротаў рухавіка (з 1996), Прыборны шчыток (з 1994) |
| 10 | 58NS | 7.5 | Задні туманны ліхтар |
| 11 | 56b | 7.5 | Блізкае святло левай фары |
| 12 | 56b | 7.5 | Блізкае святло правай фары |
| 13 | 56a | 7.5 | Далёкае святло левай фары/кантрольная лямпа ўключэння далёкага святла |
| 14 | 56a | 7.5 | Далёкае святло правай фары/кантрольная лямпа ўключэння далёкага святла |
| 15 | 15R | 15 | Кантрольная лямпа адмоваў падушкі бяспекі SRS, Рэле шклоачышчальнікаў, Камбінаванае рэле, Пераключальнік сігналізацыі далёкім святлом, Помпа падачы омывающей вадкасці, Выключальнік абагравання задняга шкла, Датчык дажджу (з 09/1995), Карэкціроўка становішча рамяня бяспекі, Туалетныя |
| 16 | 15R | 10 | Прыпальвальнік, Падсветка рэчавай скрыні, Модуль рэле блакавання стартара (з 1994) |
| 17 | 30 | 20 | Рэле адключэння запальвання, Радыёпрымач (да 08/1995) |
| Датчык кута становішча рулявой калонкі, Раз'ём падлучэння непатэнтаванага счытвальніка, Дыягнастычны раз'ём DLC, Дыягнастычны модуль (OBD II), Камбінацыя прыбораў, Падсвятленне туалетнага люстэрка, Паказальнік павароту, Выключальнік аварыйнай сігналізацыі, Асвятленне салона | |||
| 18 | 30 | 15 | Да/У, Модуль рэле дапаможнага вентылятара |
| 19 | 15 | 7.5 | Святло для руху днём DRL, Свечкі запальвання, Модуль рэле таймера адключэння предканала, Базавы модуль, Кантрольная лямпа рамянёў бяспекі (з 09/1995) |
| 20 | 15 | 10 | Модуль кіравання націскной кнопкі Да/У, Кампрэсар Да/У, Датчык-выключальнік рэжыму kickdown, Клапан кіравання прадзьмухам |
| 21 | 15x | 20 | Соплы абмывальнікаў ветравога шкла, Электрапрывадныя люстэркі задняга выгляду з падагрэвам, Маслаахаладжальнік трансмісіі, Блок кіравання К/У |
| 22 | 15C | 7.5 | да 0.8/1995: Выключальнік запальвання/запуску, Аўдыёсістэма, Модуль кантрольнай лямпы рамянёў бяспекі, Карэкціроўка становішча сістэм бяспекі, Камбінаванае рэле, Падагрэў перадпакояў сядзенняў, Падагрэў задніх сядзенняў, з 09/1995: Не падлучаны |
| 23 | 15 | 7.5 | Інжэктары, Камбінацыя прыбораў, Пераключальнік тэрмастата, Выключальнік запальвання/запуску, Выключальнік преднакала/запуску, Датчык-выключальнік стоп-сігналаў, Цэнтральны стоп-сігнал верхняга ўзроўня |
| 24 | 15 | 7.5 | Люстэрка з аўтаматычным пераключэннем дзённага/начнога рэжымаў, Базавы модуль, Клапан кіравання прадзьмухам, Камбінацыя прыбораў, Модуль маніторынгу стану лямпаў вонкавых святлотэхнічных прыбораў, Унутранае асвятленне, Счапленне помпы электроннага кіравання падмешваннем паветра (рухавік 603), Датчык-выключальнік стоп-сігналаў, Сігнальны модуль рамянёў бяспекі, Святло для руху днём DRL, Модуль кіравання рухавіком (рухавікі HFM-SFI) |
| 25 | 15 | 15 | Рэле прерывателя паказальнікаўпаваротаў/аварыйнай сігналізацыі, Модуль рэле вентылятара, Датчык-выключальнік размыкання ланцуга стартара/агнёў задняга ходу, Агні задняга ходу, Электрамагнітныя клапаны пераключэння (АТ) |
| 26 | 58N | 10 | Процітуманныя фары |
| 27 | Ці не падлучаны | ||
| 28 | 30 | 7.5 | Аўтаматычная антэна |
| 29 | 30 | 15 | Модуль кіравання падагрэву перадпакояў |
| 30 | 15R/30 | 20 | Памяць становішча левага і правага сядзенняў, памяць эрганамічных параметрам кіроўцы: Рэгуляванне рулявой калонкі, Рэгуляванне люстэркаў задняга выгляду, Электронная сістэма рэгулявання становішча рулявой калонкі |
| 31 | 30 | 30 | Электрапрывад задняга сядзення лавачнага тыпу, Электрапрывад левага задняга сядзення, Задні падгалоўнік |
| 32 | 30 | 30 (7,5) | Электрапрывад правага задняга сядзення, падгалоўнік задняга сядзення (Купэ) |
| 33 | Ці не падлучаны | ||
| 34 | 15R | 7.5 | Модуль кіравання падагрэву перадпакояў сядзенняў, Абаграванне задняга шкла, Модуль рэле (Купэ), Падаўжальнік рамянёў бяспекі |
| 35 | 15R | 15 (7.5) | Сонцаахоўная шторка задняга шкла, Сістэма камфорту |
| 36 | 30 | 10 | Модуль кіравання націскной кнопкай Да/У |
| 37 | 30 | 30 | Электрапрывад левага пярэдняга сядзення |
| 38 | 30 | 30 | Электрапрывад левага пярэдняга сядзення |
| 39 | Ці не падлучаны | ||
| 40 | 30 | 30 | Электрапрывад правага пярэдняга сядзення |
| 41 | 30 | 30 | Электрапрывад правага пярэдняга сядзення |
* Засцерагальнік № 35 знаходзіцца ў мантажным блоку F1.
Мантажны блок F4
Схема размяшчэння засцерагальнікаў у мантажным блоку F4
Засцерагальнік | Контур | Ток, А | Падлучэнне |
| 1 | 15 | 15 | Задні К/У |
| 2 | 15 | 7.5 | Модуль кіравання супрацьугонная сігналізацыяй АТА, Модуль інфрачырвонага кіравання адзіным замкам IRCL, Модуль рэле блакавання стартара (1993), Модуль кіравання падагрэвам задніх сядзенняў |
| 3 | 15 | 20 | Задні прыпальвальнік, Адзіны замак, Модуль кіравання PSE, Закрывальнік дзвярэй |
| 4 | 15 | 7.5 | Задняе туалетнае люстэрка (да 1994) |
| 5 | 30 | 30 | Электрапрывад шклопад'ёмнікаў |
| 6 | 30 | 30 | Электрапрывад шклопад'ёмнікаў |
| 7 | 30 | 7.5 (20) | Падсветка задняга туалетнага люстэрка (да 08/1995), Модул кіравання падаўжальнікам рамянёў бяспекі (Купэ) |
| 8 | 15 | 20 | Задні прыпальвальнік |
| 9 | 30 | 30 | Закрывальнік дзвярэй |
| 10 | 30 | 7.5 | Сотавы тэлефон |
| 11 | 30 | 20 | Модуль кіравання электрапрывадам шклапад'ёмнікаў, Падстватка багажнага аддзялення, Задняя салонная свяцільня, Задняя лямпа для чытання, Задняя свяцільня адчынення дзвярэй, Модуль кіравання пнеўматычнага абсталявання (PSE), Унутраны выключальнік адзінага замка |
| 12 | 30 | 20 | Модуль кіравання падагрэвам задніх сядзенняў |
| 13 | 30 | 30 | Модуль рэле паліўнай помпы |
| 14 | 30 | 25 | Электрапрывад панэлі люка даху |
| 15 | 30 | 25 | Модуль кіравання супрацьугоннай сігналізацыяй АТА, Модуль інфрачырвонага кіравання адзіным замкам IRCL, Заднія падгалоўнікі |
| 16 | 30 | 30 | Узмацняльнік цюнэра, Узмацняльнік аўдыёсістэмы, Радыёпрымач |
| 17 | 30 | 40 |
* Засцерагальнік № 17 знаходзіцца ў багажным аддзяленні.
Лямпы напальвання
Фары
| Блізкае святло | Н7 55 Вт |
| Далёкае святло | Н1 55 Вт |
| Процітуманнае святло | Н1 55 Вт |
| Стаяначнае святло / аднабаковае стаяначнае святло | W 5 Вт |
| Святло паказальніка павароту | PY 21 Вт (жоўты) |
Заднія ліхтары
| Святло сігналу тармажэння, задні габарытны святло / аднабаковае стаяначнае святло | Р 5 Вт |
| Задняе габарытнае святло / аднабаковае стаянкавае святло | R 5 Вт |
| Святло паказальніка павароту | Р 21 Вт (аўтамабілі з жоўтымі пластмасавымі рассейвальнікамі) |
| Паказальнікі павароту | PY 21 Вт (жоўты) (аўтамабілі з шэрымі пластмасавымі рассейвальнікамі) |
| З боку кіроўцы | |
| Задні туманны агонь | Р 21 Вт |
| Святло задняга ходу | Р 21 Вт |
| Асвятленне нумарнога знака | З 5 Вт (лямпа-сафіт) |
Высілкі зацягвання разьбовых злучэнняў, Нм
Моманты зацяжкі крапяжу прыведзены таксама ў тэксце Кіраўніка і на некаторых ілюстрацыях*.
* Выдзеленыя ў тэксце тоўстым шрыфтам моманты зацяжкі падлягаюць дакладнаму выкананню; не вылучаныя тоўстым шрыфтам намаганні прыведзены толькі арыентыровачна.
