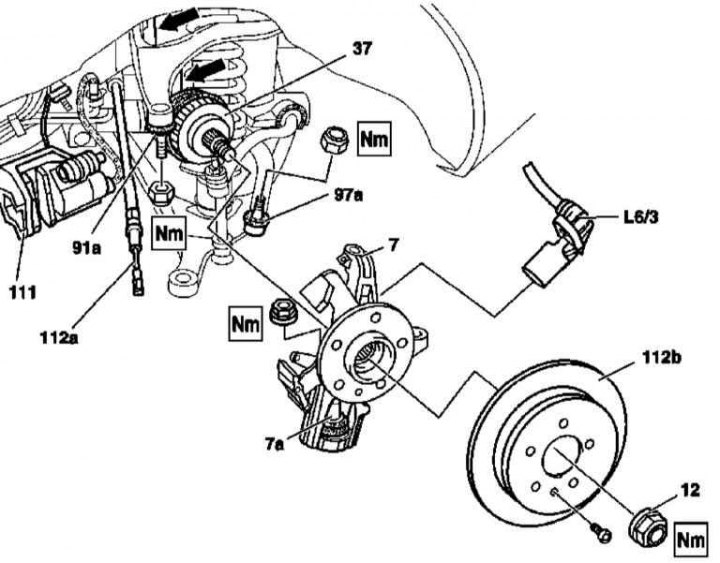

Дэталі ўстаноўкі задняй ступічнай зборкі
7 - Ступічная зборка; 7а - Ніжняя шаравая апора; 12 - Ступічная гайка; 37 - Прывадны вал; 91а - Верхняя шаравая апора; 97а - Шарнір расцяжкі; 111 - Тармазны суппорт; 112а - Трос прывада стаяначнага тормазу; 112b - Тармазная кружэлка; L6/3 - Левы задні колавы датчык
1. Дэталі ўстаноўкі задняй ступічнай зборкі паказаны на ілюстрацыі, да якой адносяцца ўсе сустракаемыя ў тэксце спасылкі.
2. Узвядзіце стаяначны тормаз і аддайце ступічную гайку (12).
3. Зніміце адпаведнае задняе кола.
4. Зніміце колавы датчык (L6/3 у выпадку левага кола).
5. Зніміце тармазны суппорт (111) (гл. Главу Тармазная і дапаможныя сістэмы).
6. Зніміце спёку дыск (112b) (гл. Главу Тармазная і дапаможныя сістэмы).
7. Зніміце чаравікі стаяначнага тормазу (гл. Главу Тармазная і дапаможныя сістэмы).
8. Вызваліце з апорнага кранштэйна на ступічнай зборцы трос прывада стаяначнага тормазу (112а).
9. Пры дапамозе здымніка вызваліце са ступічнай зборкі шарнір расцяжкі (97а).
10. Выпрасуйце са ступічнай зборкі шаравую апору (91а) верхняга рычага падвескі.
11. Пры дапамозе экстрактара выпрасуйце са свайго фланца задні прывадны вал, - паспрабуйце не пашкодзіць пылавік Шруса і ротар колавага датчыка. Падвяжыце вызвалены вал да элементаў падвескі/рамы.
12. Зафіксаваўшы ступічную зборку, вызваліце хваставік ніжняй шаравой апоры (7а) з папярочнага рычага падвескі.
13. Зніміце ступічную зборку.
14. Усталёўка вырабляецца ў зваротным парадку, у заключэнне зрабіце неабходныя рэгуляванні кутоў усталёўкі колаў.
Замена шаравой апоры

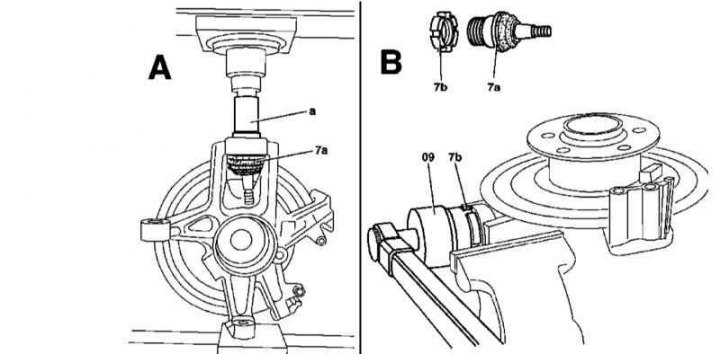

Дэталі ўстаноўкі ніжняй шаравой апоры ў паваротным кулаку
1. Дэталі ўстаноўкі ніжняй шаравой апоры паказаны на ілюстрацыі, да якой адносяцца ўсе сустракаемыя ў тэксце спасылкі.
2. Зніміце ступічную зборку (гл. вышэй) і выпрасуйце ніжнюю шаравую апору (7а) пры дапамозе прыдатнай апраўкі (а).
3. Пры дапамозе спецыяльнага ключа (9) аддайце карончатую гайку (7b).
4. Пры дапамозе карончатай гайкі і спецыяльнага ключа запрасуйце новую шаравую апору да ўпора ў ступічную зборку, - гайку заменіце.
5. Усталюйце ступічную зборку на сваё штатнае месца.
